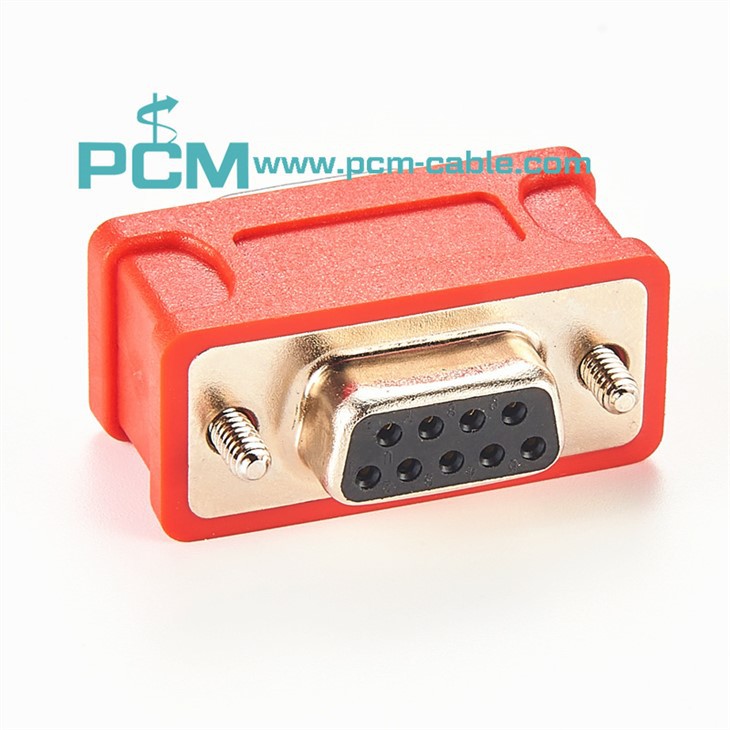

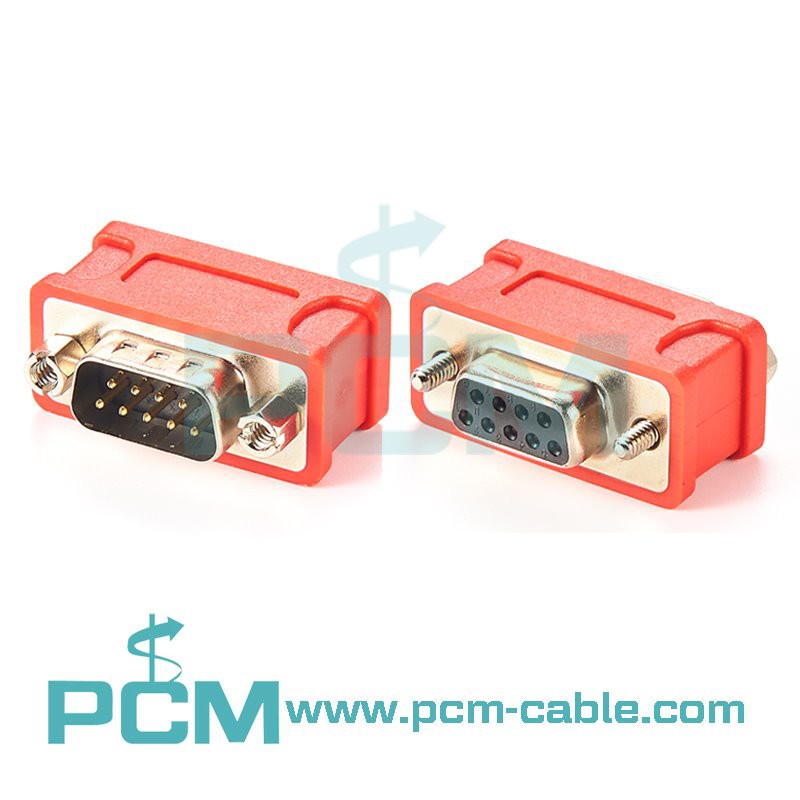

Tèminal Rezistans 120 Ohm, DB9, CAN Otobis

Tout rezo CAN bezwen de terminateur; youn nan chak pwent rezo a.

Terminator CAN la ka itilize kote kab CAN oswa ne CAN nan fen a pa gen revokasyon entèn.

Poukisa chwazi yon rezistans 120Ω?

Ki sa ki enpedans? Nan elektrisite, rezistans nan aktyèl la nan kous la souvan rele enpedans. Inite a nan enpedans se ohm, ki anjeneral eksprime kòm Z, ki se yon nonm konplèks Z= R plis i(ωL–1/(ωC)). Espesyalman, enpedans ka divize an de pati, rezistans (pati reyèl) ak reaktans (pati imajinè). Reaktans la gen ladan reaktans kapasitif ak reaktans endiktif. Obstriksyon aktyèl la ki te koze pa kapasite yo rele reaktans kapasitif, ak obstriksyon aktyèl la ki te koze pa enduktans yo rele reaktans endiktif. Enpedans isit la refere a mòd nan Z.

Enpedans karakteristik nenpòt kab ka jwenn eksperimantal. Yon bout nan kab la konekte ak yon dèlko vag kare, lòt bout la konekte ak yon rezistans reglabl, epi yo obsève fòm ond la sou rezistans nan yon osiloskop. Ajiste valè rezistans nan rezistans jiskaske siyal la sou rezistans a se yon bon vag kare san yo pa sonnen, ak valè rezistans nan moman sa a ka konsidere yo dwe ki konsistan avèk enpedans nan karakteristik nan kab la.

Sèvi ak de câbles tipik yo itilize nan otomobil ak trese yo nan pè trese, ka enpedans karakteristik la ka jwenn dapre metòd ki anwo a, ki se sou 120Ω, ki se tou valè rezistans nan rezistans nan tèminal rekòmande pa estanda a CAN, kidonk sa a 120Ω. se mezire. Li pa kalkile, li se kalkile ki baze sou karakteristik aktyèl ekipay fil elektrik. Natirèlman, li defini tou nan estanda ISO 11898-2.

Baj popilè: rezistans tèminal 120 ohm, db9, ka otobis, Swèd, manifaktirè, Customized, wholesale, sitasyon, echantiyon gratis
