Devicenet Kalite Kab ak Gid Aplikasyon

1. Entwodiksyon

Nan jaden an nan manifakti entelijan ak automatisation endistriyèl, rezo Devicenet yo lajman itilize konekte aparèy kle tankou PLCs, detèktè, actionneurs, ak I/O modil. Operasyon ki estab nan rezo sa a trè depann sou segondè - bon jan kalite, byen - estriktire, ak ki estab koneksyon dedye sistèm kab.

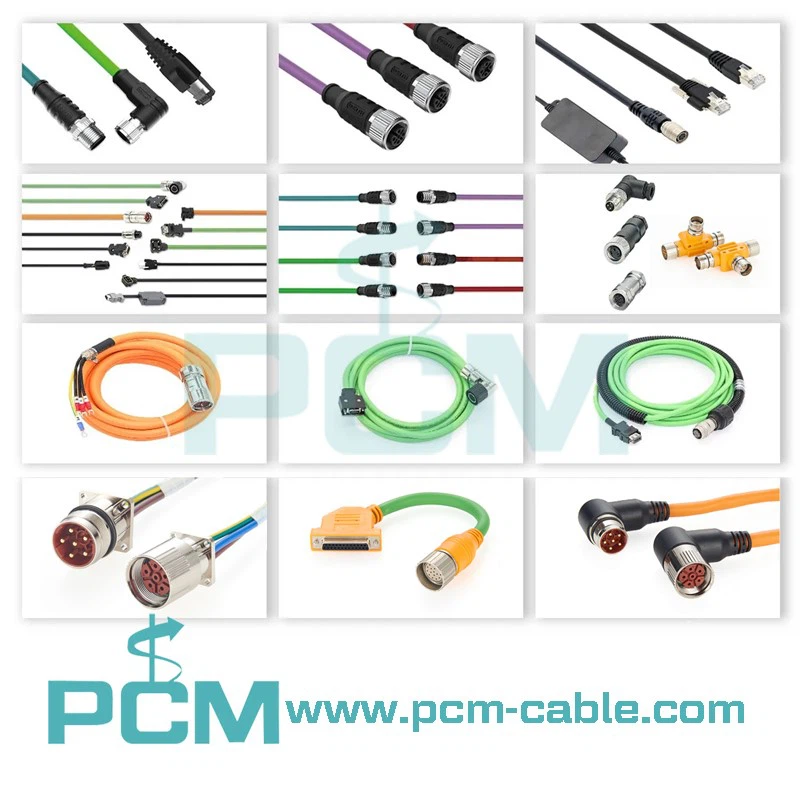

Premier kab konsantre sou solisyon koneksyon endistriyèl ak bay segondè - pèfòmans M12 câbles ak 7/8 "sikilè Connector câbles adapte yo nan sistèm nan Devicenet, ki ka satisfè kondisyon yo ki pwosesis konplè soti nan liy kòf nan liy branch nan koneksyon tèminal.

2. Apèsi sou lekòl la nan Devicenet Rezo Prensip Fondamantal nan

Devicenet se yon pwotokòl kominikasyon endistriyèl ki baze sou otobis la CAN, ki te lanse pa ODVA, ki fèt pou aparèy - nivo echanj done, sipòte mèt - achitekti esklav ak milti - kominikasyon ne, epi li se lajman itilize nan senaryo jaden automatisation.

Estrikti debaz la nan rezo a Devicenet gen ladan:

• Liy: Kòf kominikasyon prensipal la, ki responsab pou ekipman pou pouvwa ak transmisyon done
• Gout: Yon branch ki soti nan liy kòf la, yo itilize pou konekte plizyè aparèy
• Rezistans tèminal: Rezistans tèminal yo gen obligasyon nan tou de bout nan rezo a asire entegrite siyal
• Connector: Sitou itilize M12 A - kodaj ak 7/8 "-16unf konektè sikilè

Relasyon ki genyen ant to kominikasyon ak distans se jan sa a:

3. Eksplikasyon detaye sou kalite kab devicenet

Devicenet câbles dedye yo anjeneral 4-nwayo estrikti (2 am pou pouvwa + 2 am pou done), epi yo divize an twa kategori dapre kote aplikasyon an:

1). Kab kòf (kab epè)

• Fonksyone: Kòm liy lan kòf, li pote kominikasyon ak pouvwa ekipman pou travay
• Karakteristik estriktirèl: Awg 15 epè nwayo fil, pè trese + plak pwoteksyon, ak ekselan anti - pèfòmans entèferans
• Metòd koneksyon tipik: 7/8 "gason/fi Connector; li kapab tou Customized nan fòm koneksyon M12 pou kèk aparèy kontra enfòmèl ant mèt kontwòl

2). Branch kab (mens kab)

• Fonksyone: Mennen liy lan kòf pou konekte avèk aparèy tèminal la, tankou Capteur oswa I/O modil
• Karakteristik estriktirèl: Awg 22 bon kondiktè, douser ak pi fasil pou fil
• Metòd koneksyon tipik: M12 A - Kòd Gason/Fi, sipòte rapid ploge ak deploge

3). Ekstansyon/gout kab

• Fonksyone: Itilize pou yon ekstansyon pou koneksyon ki genyen ant de aparèy, oswa pou yon ekstansyon pou fil elektrik la lè liy lan branch se twò lontan
• Fòm koneksyon: Fleksib konbinezon, M12 a M12, 7/8 "a M12, 7/8" yo louvri fen fil, elatriye.
• Fil kalib si ou vle: AWG 15 / AWG 22, chwazi dapre distans ak aktyèl

4. Connector Seleksyon Gid: M12 vs 7/8 "

5. Egzanp aplikasyon ak dyagram topoloji
