Kijan pou w kòmanse ak kominikasyon seri RS422?

Pou kòmanse ak kominikasyon seri RS422, ou ka swiv etap sa yo:

1. Konprann estanda RS422 la

RS422 se yon estanda transmisyon siyal diferans, souvan itilize pou kominikasyon seri nan anviwònman ki long distans ak gwo bri. Kontrèman ak RS232, RS422 sipòte kominikasyon full-duplex, se sa ki, voye ak resevwa siyal yo transmèt nan pè fil endepandan.

2. Chwazi bon aparèy la

Aparèy RS422: Asire w ke aparèy w ap itilize a sipòte koòdone kominikasyon RS422, tankou PLC, kontwolè endistriyèl, Capteur, elatriye.
Konvètisè pò seri: Si òdinatè w lan oswa aparèy lame pa gen yon koòdone RS422, ou ka chwazi pou itilize yon konvètisè USB pou RS422.

3. Konekte pyès ki nan konpitè a

Definisyon PIN: RS422 itilize 4 liy siyal (voye A/B, resevwa A/B) epi li mande pou yon fil tè. Lè w konekte aparèy la, asire w ke w konekte broch korespondan yo kòrèkteman.
Rezistans tèminal: Nan kominikasyon long distans, li rekòmande pou konekte 120 ohm rezistans tèminal nan tou de bout liy RS422 a pou diminye refleksyon siyal ak entèferans.

4. Konfigirasyon paramèt kominikasyon yo

Pousantaj baud: Konfigure vitès baud (pousantaj transmisyon done) aparèy kominikasyon an, tankou 9600, 19200, elatriye, pou asire ke pousantaj baud nan tout aparèy yo konsistan.
Done ti jan, sispann ti jan ak ti jan parite: Anjeneral, ti jan done a se 8 bit, ti bit la sispann se 1 bit, epi yo ka chwazi ti jan parite a kòm pa gen parite, parite enpè oswa menm parite. Asire w ke paramèt paramèt chak aparèy yo se menm bagay la.

5. Tès kominikasyon

Sèvi ak yon zouti siveyans pò seri (tankou yon asistan debogaj pò seri oswa lojisyèl tès dedye) pou teste si kominikasyon an nòmal. Ou ka voye kòmandman tès senp epi tcheke repons aparèy la pou asire ke lyen kominikasyon an nòmal.

6. Fè fas ak pwoblèm kominikasyon

Entegrite siyal: Si kominikasyon an mal oswa enstab, tcheke si fil elektrik la kòrèk, si wi ou non rezistans tèminal la enstale, epi si liy siyal la entèfere.
Distans ak pousantaj: Si distans kominikasyon an long, vitès baud la ka redwi kòmsadwa pou asire fyab transmisyon siyal la.

7. Ekri yon pwogram kominikasyon

Si ou bezwen kontwole aparèy RS422 atravè pwogramasyon, ou ka itilize yon langaj pwogramasyon ki sipòte kominikasyon seri (tankou Python, C++, LabVIEW, elatriye) pou ekri yon pwogram pou reyalize transmisyon done ak kontwòl kominikasyon ant aparèy. .

Atravè etap ki anwo yo, ou ka kòmanse avèk siksè kominikasyon seri RS422 epi asire kominikasyon ki estab ak transmisyon done ant aparèy yo.

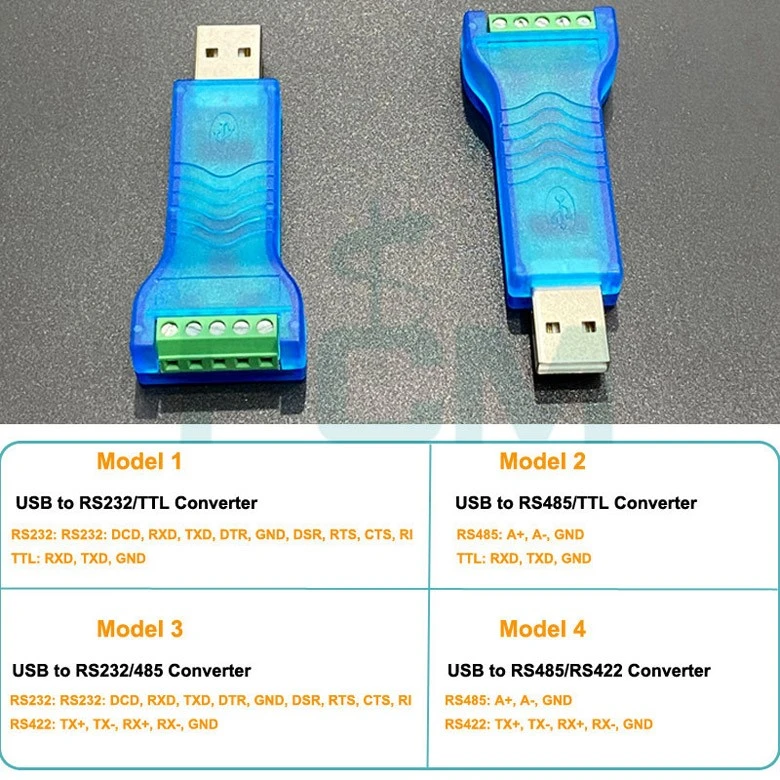

2-in-1 usb serial converter USB to RS485 RS422 converter USB to RS232 TTL converter
