DB25 Gason pou DB9 Gason D-Sub RS232 Serial adaptè
PCM Cable co, Ltd se youn nan dirijan DB25 Gason pou DB9 Gason D-Sub RS232 Serial Adapter manifaktirè yo ak founisè nan Lachin. Byenveni nan wholesale bon jan kalite pwodwi Customized nan pri rabè soti nan faktori nou an. Kontakte nou pou sitasyon pi ba ak echantiyon gratis.
Premier Cable PCM-KW-689 ki fèk devlope se yon adaptè DB25 Gason pou DB9Male D-Sub seri ki fèt pou sistèm kote tou de koòdone ki egziste deja yo se fi. Li konbine DB25-a-adaptasyon fòma DB9 ak yon aranjman konektè gason ak gason nan yon sèl eleman kontra enfòmèl ant pou patchpanel seri, kabinèt kontwòl endistriyèl, etajè kominikasyon, aparèy tès pwodiksyon, PC endistriyèl ak ekipman seri eritaj.
Konpare ak anpile plizyè chanjman sèks, li ka diminye pwen kwazman entèmedyè ak senplifye konfigirasyon sèvis yo. PCM-KW-689 se yon adaptè pasif epi li pa fè pwotokòl, nivo vòltaj-oswa konvèsyon done. Pinassignment konplè a, wòl DTE/DCE ak egzijans dirèk oswa kwazman dwe verifye anvan ou itilize.
Avantaj debaz: Gason-pou-Gason Pon pou Fi-Ekipman ki te fini
PCM-KW-689 prezante yon konfigirasyon DB25 Gason pou DB9 Gason pou konekte ekipman ak pò fi DB25 ak pò fi DB9. Kontrèman ak PCM-KW-688, ki gen yon fen DB9 fi, li adrese yon kondisyon kwazman diferan. Li apwopriye pou sistèm patch, manto ak enstalasyon tès, bay konpatibilite konektè ak pinout yo verifye.
Koneksyon ki estab: Retansyon ak kontwòl chaj sou tou de entèfas gason
Enstalasyon ta dwe verifye tou de pò fi, pyès ki nan konpitè retansyon ak clearance kokiy. Kenbe konektè yo byen aliyen epi evite fòse kwazman ki ta ka pliye broch oswa estrès lojman yo. Adaptè a pa ta dwe sipòte pwa ekipman oswa dwe sibi rale ekstèn, ede diminye kontak tanzantan ak domaj mekanik.
Avi konpatibilite
PCM-KW-689 bay adaptasyon fizik D-Sub koòdone. Verifye konplè pinout, estanda kominikasyon ak kondisyon DTE/DCE anvan enstalasyon an. Pou aplikasyon RS-232, konfime tou si ekipman an bezwen fil kouran ki dwat oswa nil-modem.

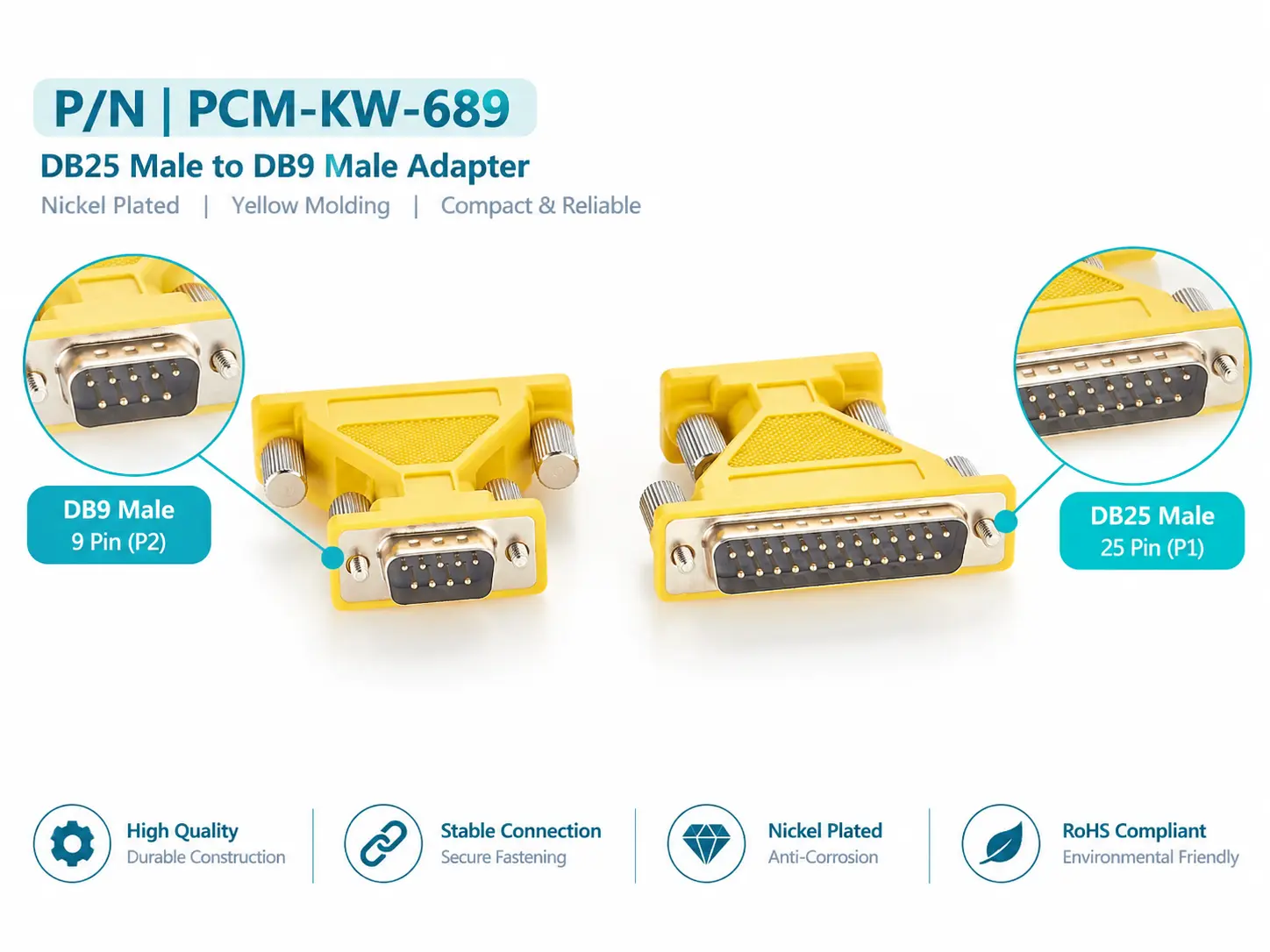

Pwodwi spesifikasyon
| Non pwodwi | DB25 Gason pou DB9 Gason Adaptè |
| Kalite pwodwi | D-Sub Serial Adapter |
| P1 Connector | DB25 Gason, 25 PIN |
| P2 Connector | DB9 Gason, 9 Pin |
| Koulè Lojman | Jòn |
| DB25 Fen Lajè | 55.5 mm |
| DB9 Fen Lajè | 33.9 mm |

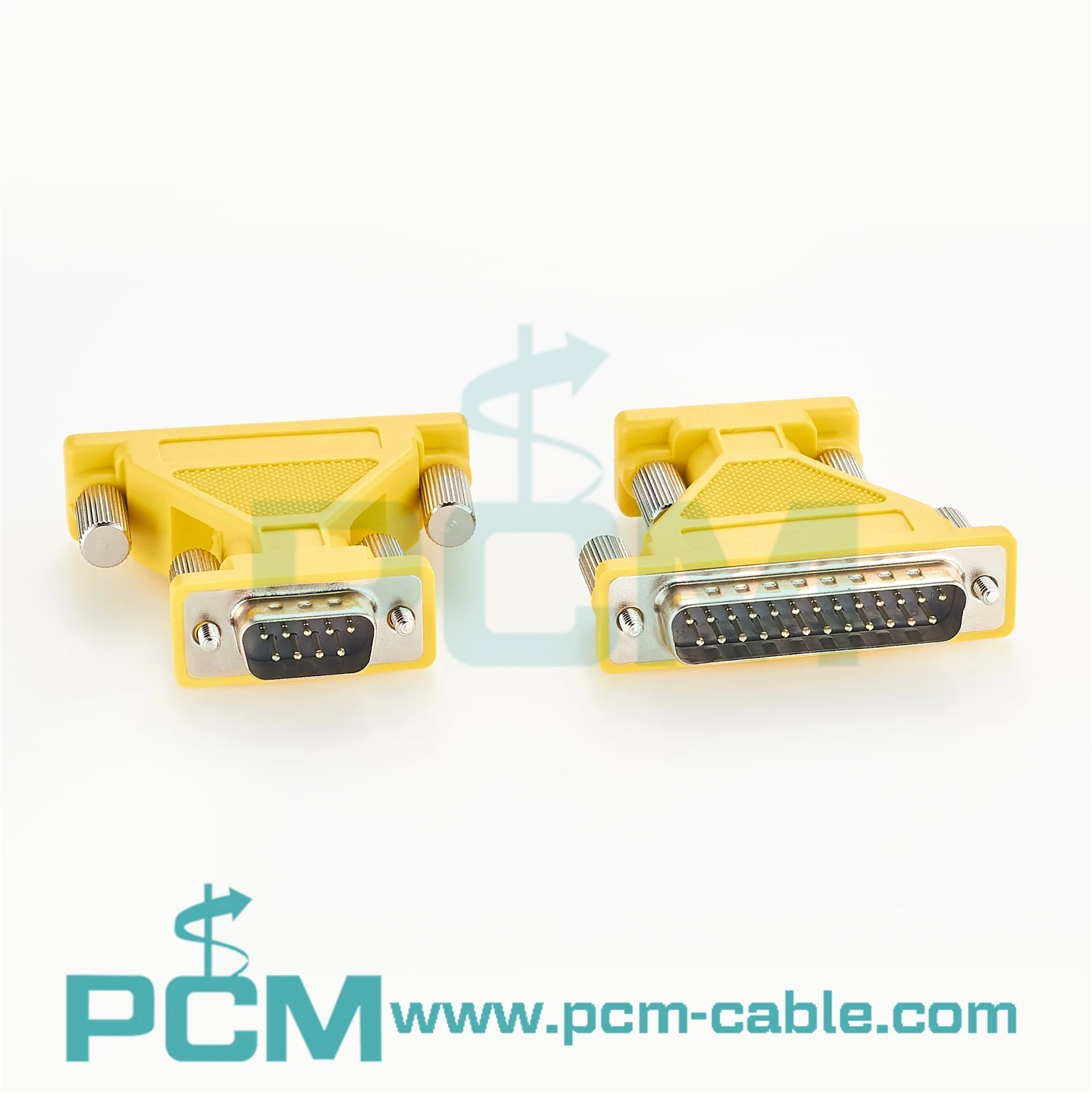

Ekspozisyon pwodwi yo
Karakteristik pwodwi

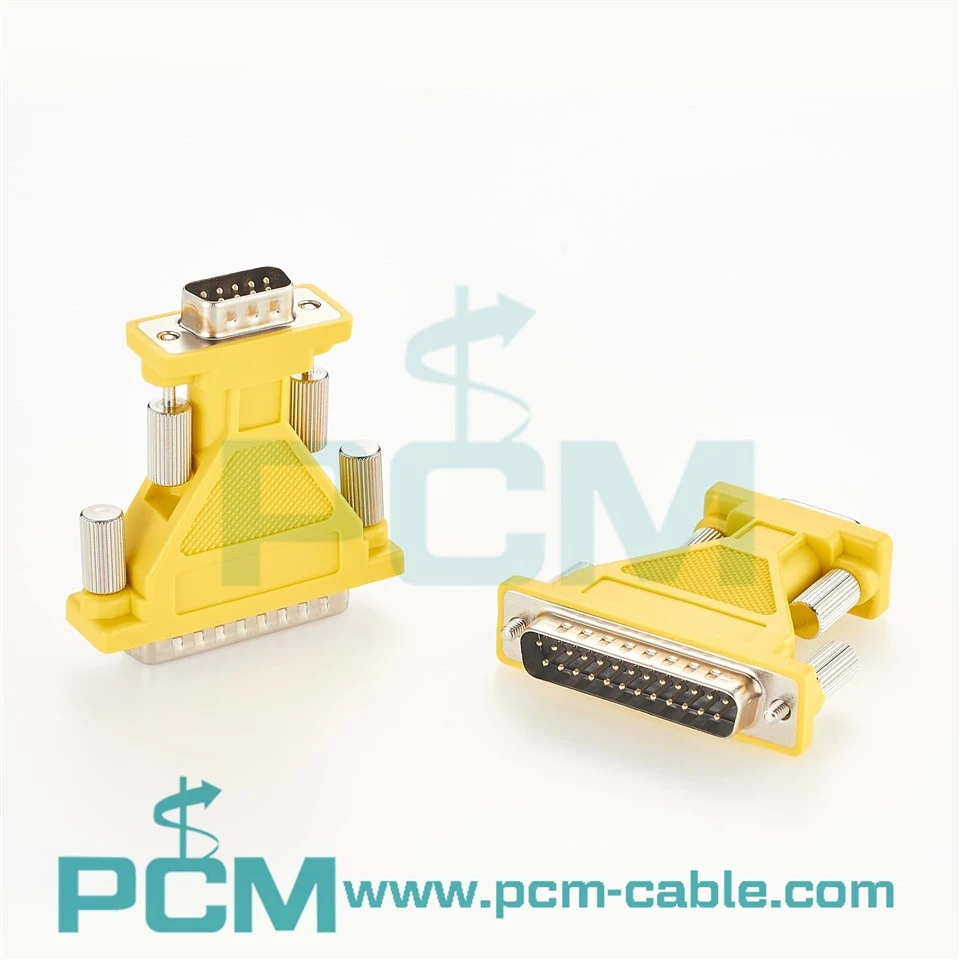

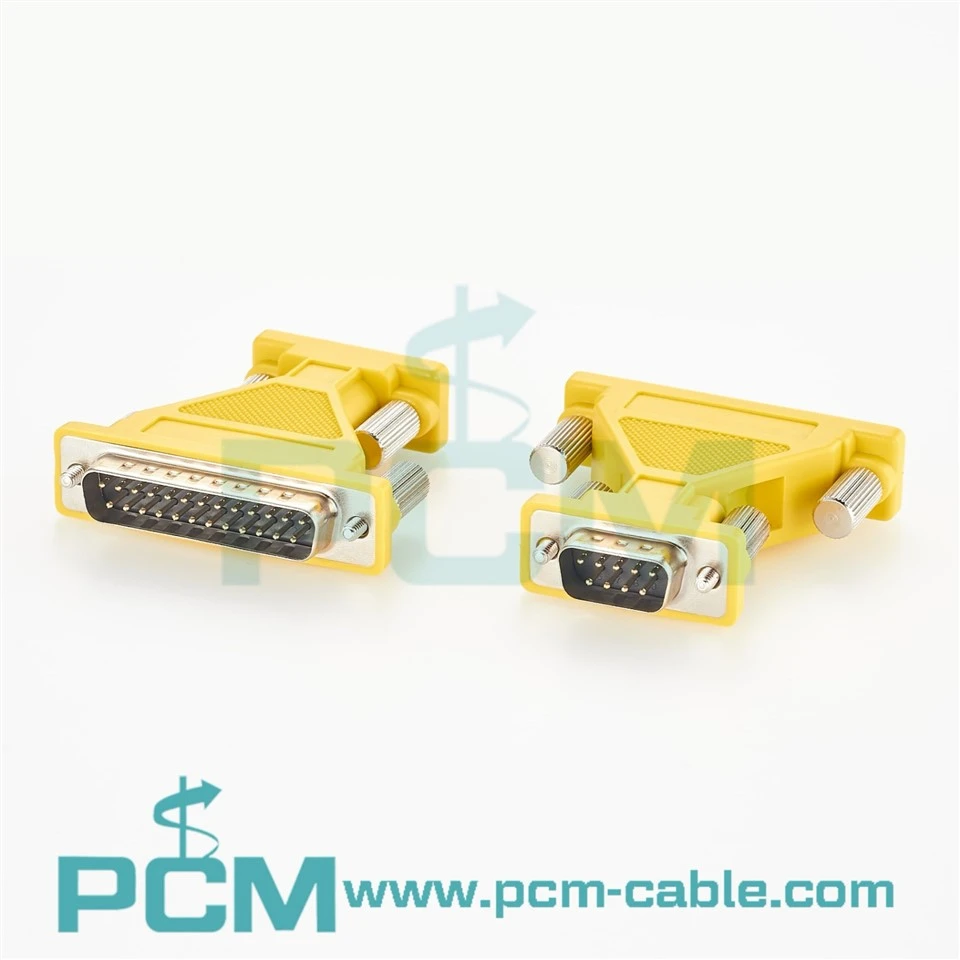

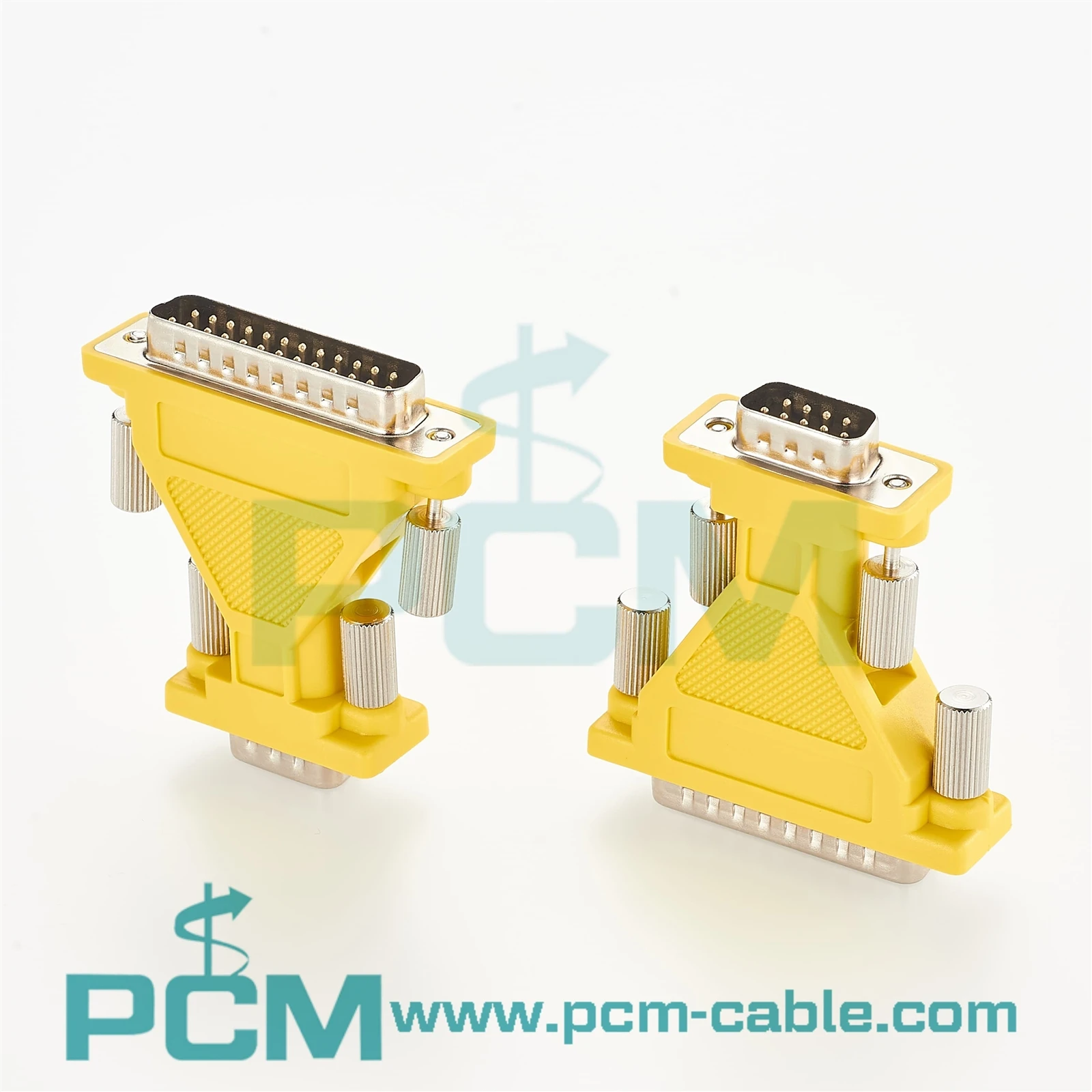

DB25 Gason + DB9 Gason Doub-Gason Design
PCM-KW-689 prezante konektè DB25 Gason ak DB9 Gason, ki fèt pou ekipman, panno plak ak koòdone tès ak pò fi sou tou de bò.
Entegre DB25-a-DB9 Fòma Adaptasyon
Adaptè a entegre yon pozisyon 25-a 9-pozisyon D-Sub tranzisyon, kontrèman ak yon chanjman sèks menm-konte. Fil elektrik entèn yo dwe swiv fonksyon siyal yo mande yo.
Kontra enfòmèl ant Serial Patch Adaptè Konstriksyon
Konsepsyon kab kontra enfòmèl ant -gratis la adapte panno patch seri, etajè kominikasyon ak aparèy tès yo, sa ki diminye bouk kab ki pa nesesè pandan w ap kenbe yon zòn koneksyon pwòp.
Siyal pasif-Konsepsyon routage
PCM-KW-689 pasif wout siyal yo dapre kat pin espesifye a. Li pa bay pwotokòl,-nivo vòltaj oswa konvèsyon baud-rate, konvèsyon USB oswa izolasyon siyal.
Senaryo Aplikasyon debaz yo

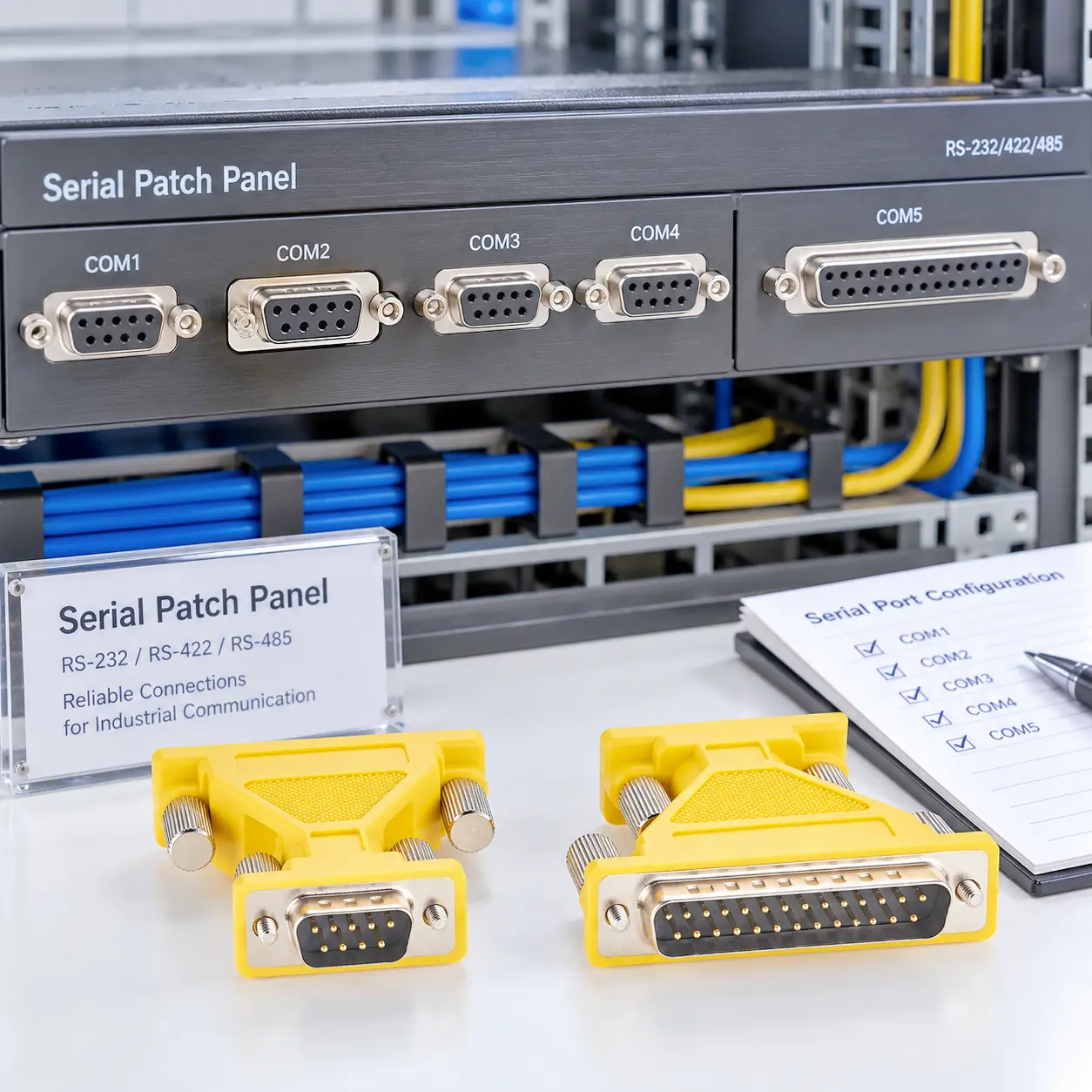

Serial Patch Panels
Panno patch seri nan sant tès yo, enstalasyon sèvis yo ak chanm ekipman yo souvan itilize koòdone D-fi pou santralize koneksyon seri yo.
Lè de koòdone yo sèvi ak DB25 Fi ak DB9 Fi respektivman, PCM-KW-689 ka sèvi kòm yon pon kout gason-a-gason D-Sub.
Sa a ka diminye nesesite pou plis câbles kout ak adaptè sèks anpile.

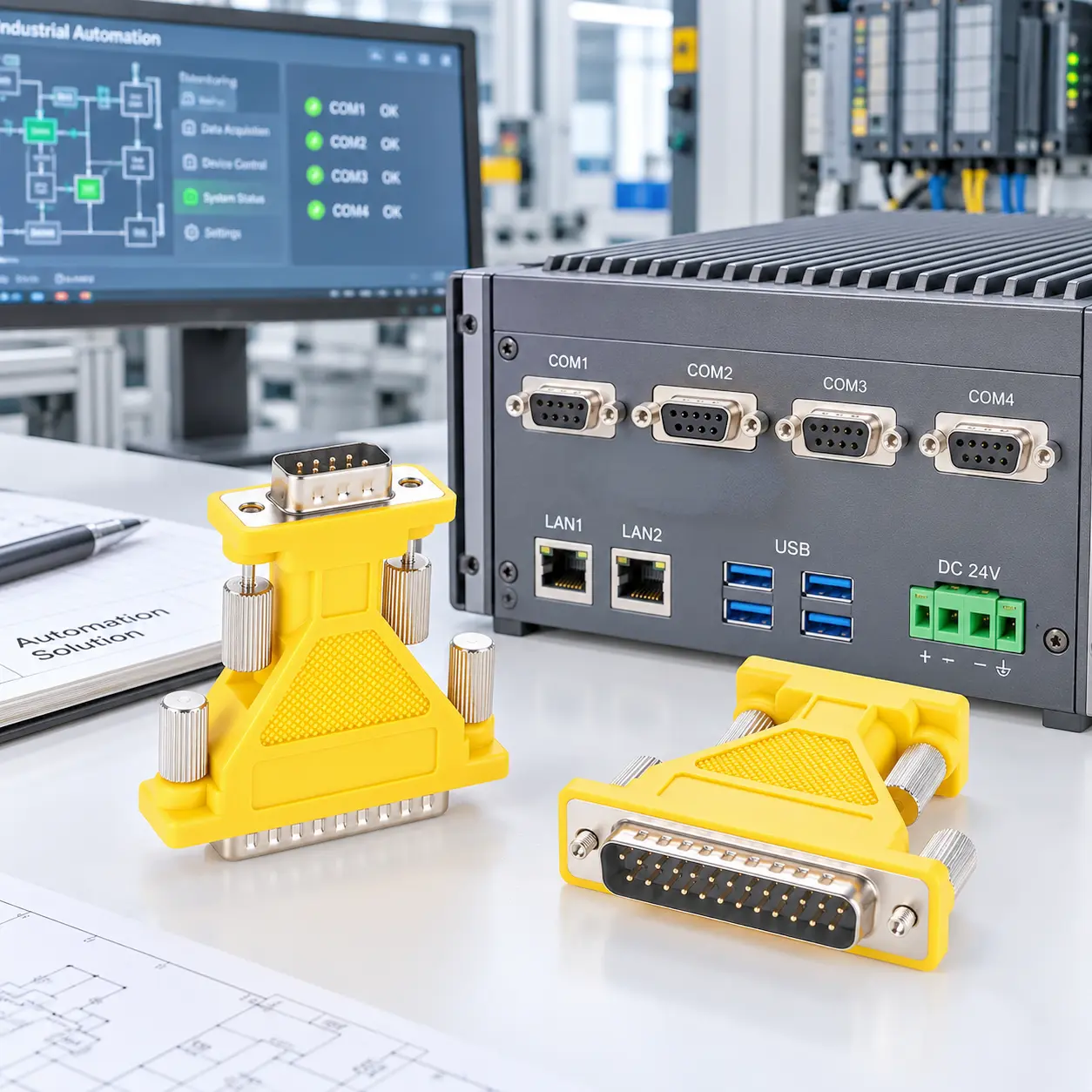

Odinatè Endistriyèl
Gen kèk PC endistriyèl, kat seri eritaj ak sèvè endistriyèl kontinye bay DB9 koòdone Fi, pandan y ap kontwolè periferik oswa pò patch ka itilize DB25 Fi.
Lè pinout aktyèl la konpatib, PCM-KW-689 ka sèvi kòm yon pon koòdone pou antretyen, entegrasyon sistèm, modènizasyon ekipman ak dyagnostik seri.

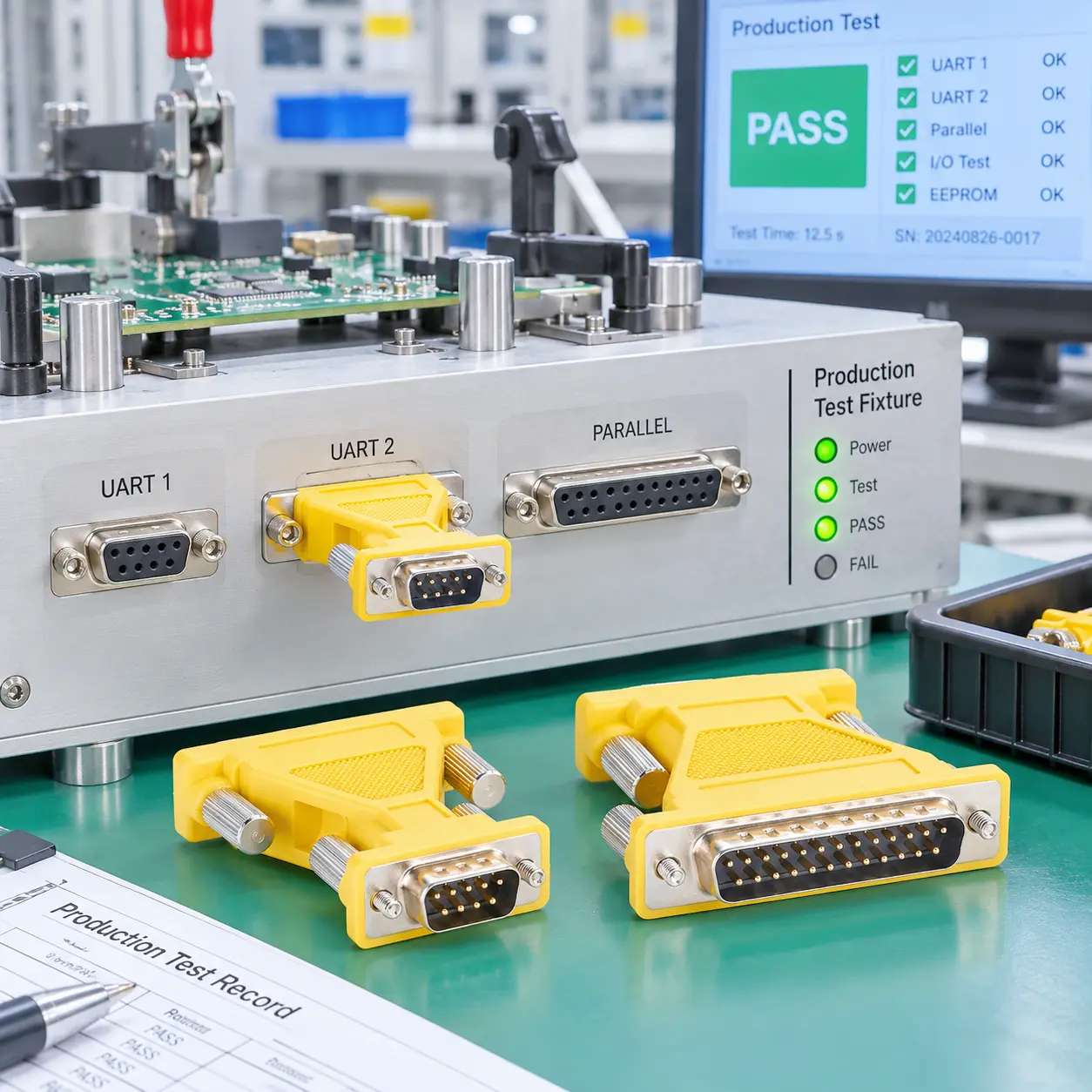

Pwodiksyon tès enstalasyon
Ekipman tès pwodiksyon, boule-nan estasyon yo ak ban tès fonksyonèl yo souvan mande pou yon koneksyon rapid ak yon DUT oswa yon enstriman tès.
Lè tèsteur a ak aparèy itilize DB25 Fi ak DB9 Fi koòdone respektivman, PCM-KW-689 ka fòme yon pati nan yon modil koòdone-konvèsyon fiks.
Pou tès pwodiksyon an, yo ta dwe kontwole kat pin ak revizyon an pou anpeche diferan vèsyon fil elektrik yo melanje.
Avantaj pèfòmans debaz yo
Amelyore Efikasite Adaptasyon Sistèm
PCM-KW-689 konbine adaptasyon fòma DB25-a-DB9 ak kwazman pò doub-fi nan yon sèl adaptè, diminye akseswa adisyonèl ak etap seleksyon pou ekipman endistriyèl ak sistèm tès ak kondisyon koòdone defini.
Diminye Pile Mekanik-Leve ak Konpleksite Sèvis
Konsepsyon kontra enfòmèl ant yon sèl -moso a diminye longè adaptè ki pa nesesè, pwen akoupman ak levye mekanik, sa ki ede limite risk ki genyen nan lach ak enpak pandan y ap senplifye antretyen alantou etajè, panno ak aparèy tès yo.
Sipòte normalisation ak OEM personnalisation
Pwojè-filaj espesifik ka sipòte twa-fil seri, kenkayri handshaking, nil-modèm oswa OEM pinouts. Nimewo pyès yo separe, etikèt, desen ak kontwòl revizyon ede anpeche-konbinasyon-pati rezèv ak amelyore trasabilite sèvis yo.
Kesyon yo poze souvan
Q1: Poukisa de aparèy fi pa ka toujou sèvi ak yon kab estanda?
A1: Pwoblèm lan se pa sèlman longè kab, men tou sèks konektè ak kat peny. Si tou de aparèy yo bay pò D-fi, yon fi -kab fini pa ka marye dirèkteman. Menm lè yo itilize yon kab gason -, fil elektrik entèn la dwe toujou matche ak kondisyon ekipman yo.
Q2: Èske li ka itilize pou RS-422 oswa RS-485?
A2: Sèvi ak pou RS-422 oswa RS-485 ta dwe sèlman evalye lè plasman zepeng ekipman an egzakteman matche ak kat entèn PCM-KW-689 la.
Pa gen yon sèl inivèsèl DB9 oswa DB25 pinout pou tout ekipman RS-422/RS-485.
Q3: Èske li ka konvèti yon pò paralèl nan seri?
A3:No.PCM-KW-689 se yon adaptè pasif.Si koòdone DB25 la se aktyèlman yon pò paralèl LPT, yon konvètisè aktif oblije konvèti li nan kominikasyon seri.

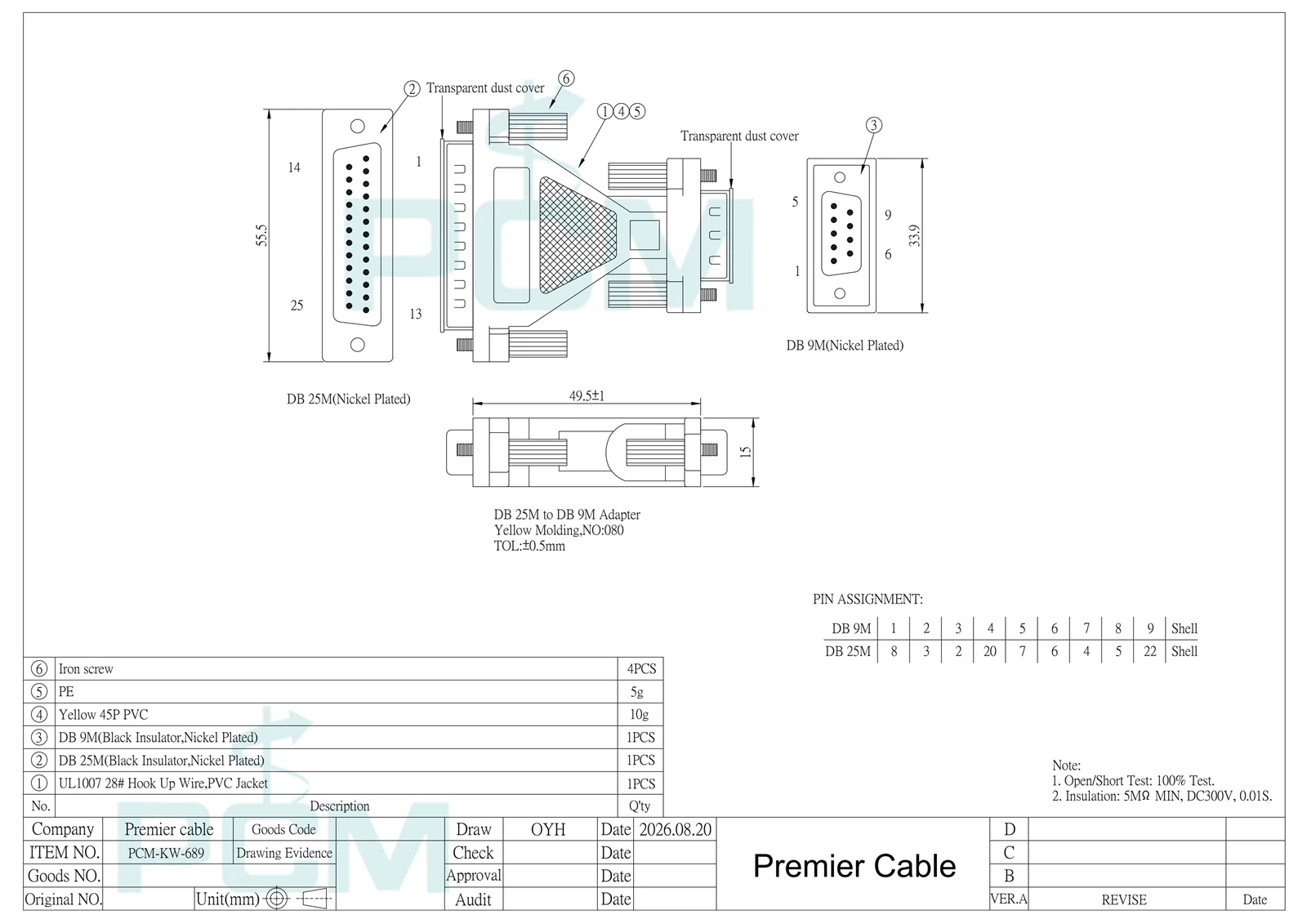

Pwodwi Desen
