GEMnet Z a 6 A Kòd kab TE 1-2428482-4 a TE 2368003-1
PCM Cable co, Ltd se youn nan dirijan GEMnet Z a 6 A Kòd kab TE 1-2428482-4 a TE 2368003-1 manifaktirè yo ak founisè nan Lachin. Byenveni nan wholesale bon jan kalite pwodwi Customized nan pri rabè soti nan faktori nou an. Kontakte nou pou sitasyon pi ba ak echantiyon gratis.

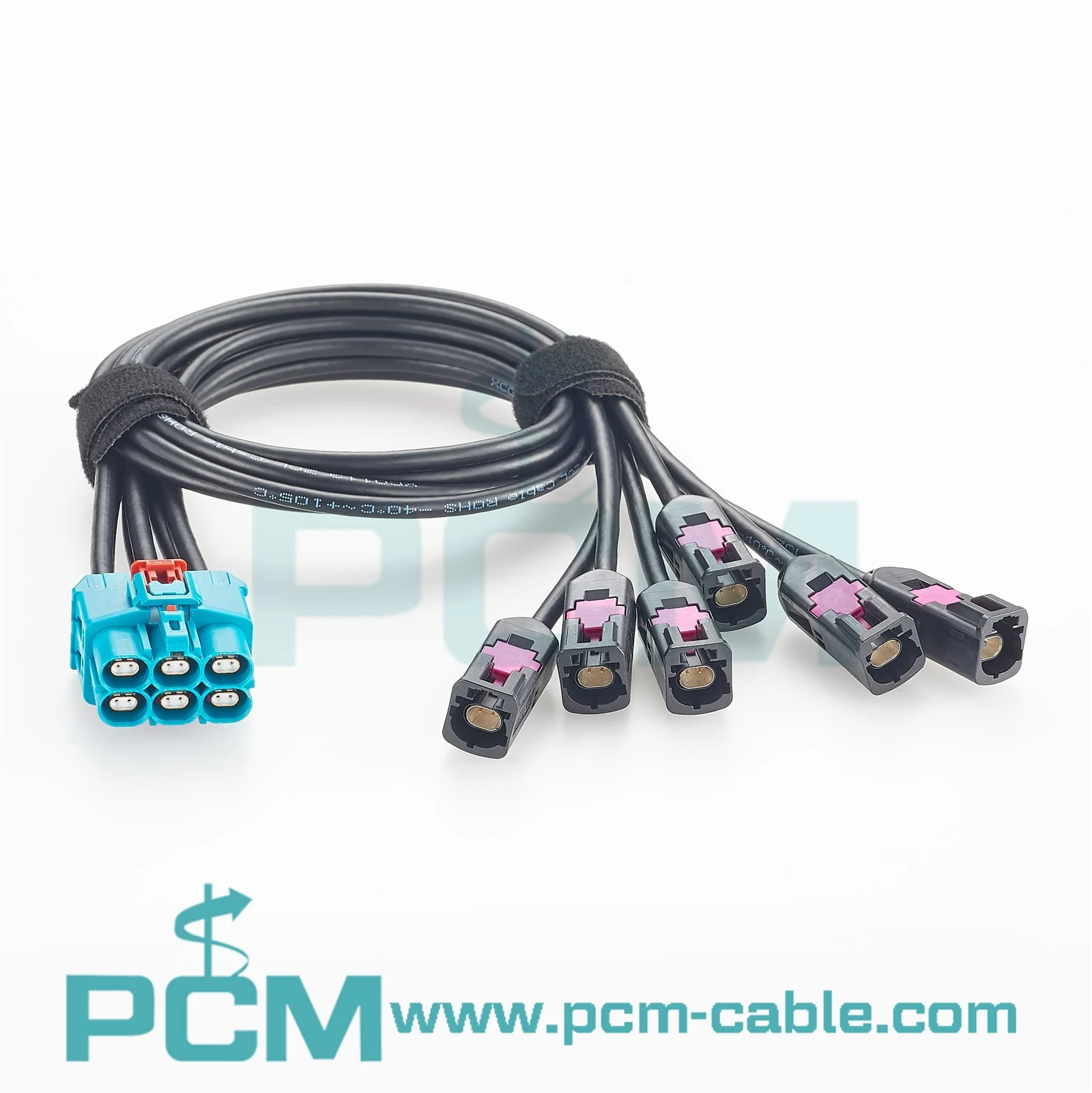

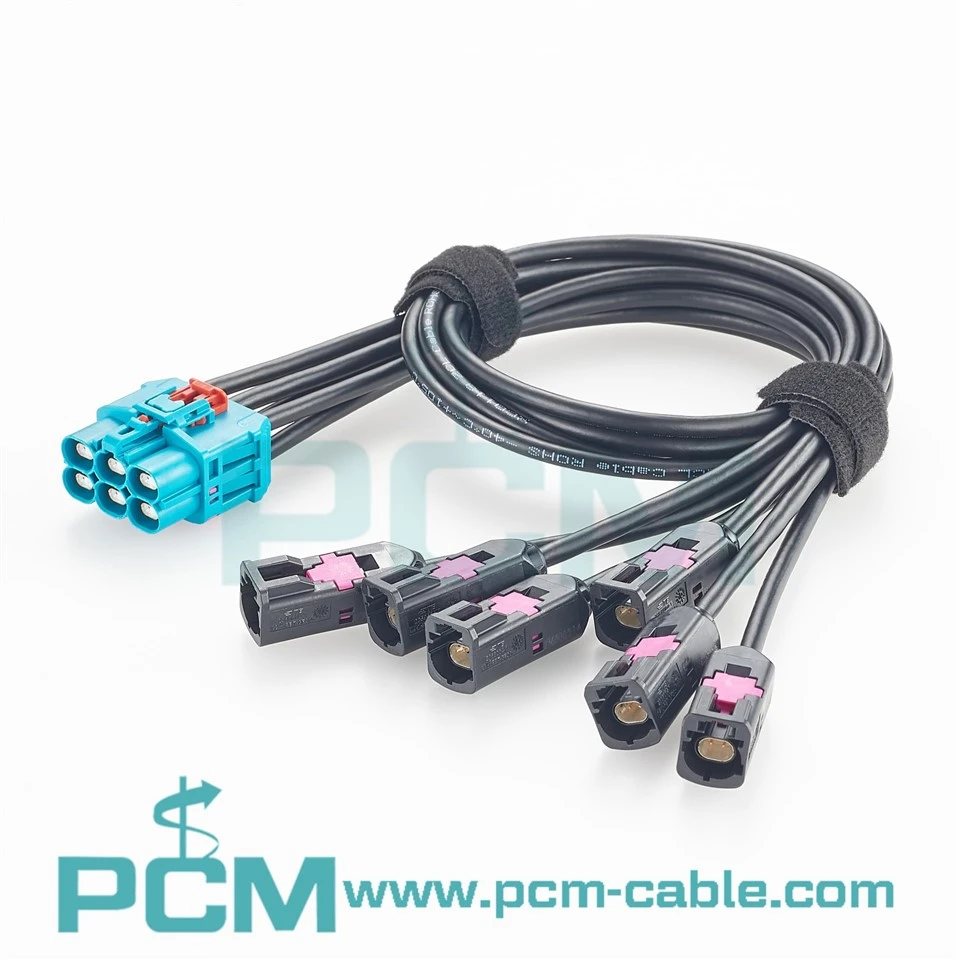

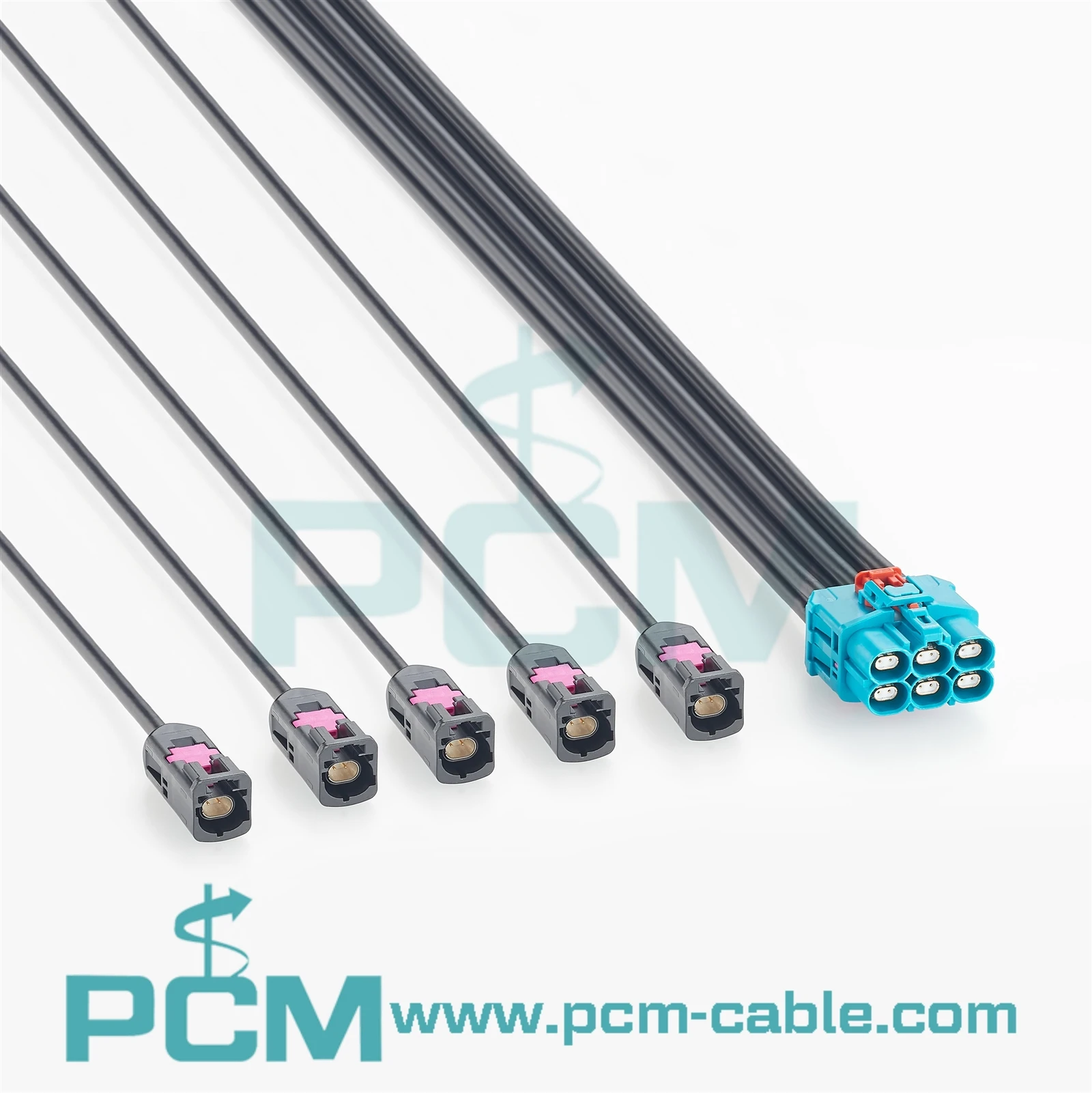

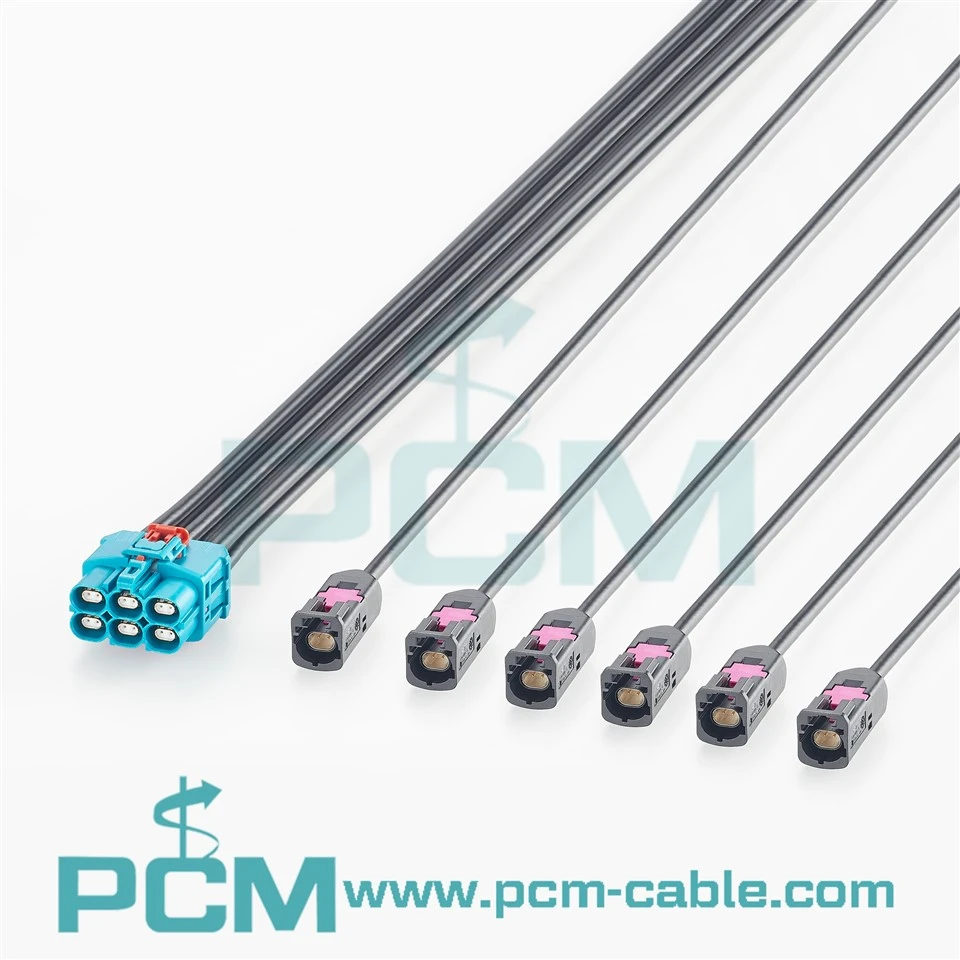

PCM-ZC-0191 se yon GEMnet Z-kode nan sis A-kode gwo-kab deklanchman done ki fèt pou sistèm elektwonik otomobil. Yon sèl konektè prensipal sis-chanèl bay sis branch endepandan, sa ki pèmèt plizyè koòdone fizik yo dwe konsolide nan fen kontwolè a pandan y ap chak branch ap dirije dapre kote Capteur li yo oswa modil elektwonik.
Asanble a fèt pou ekipman ki gen yon konfigirasyon pò sis-chanèl korespondan, sa ki ede diminye aranjman konektè fen prensipal ki repete ak amelyore òganizasyon ekipay. Li se yon entèkoneksyon fizik pasif, pa yon switch Ethernet, konvètisè pwotokòl oswa splitter siyal aktif.
Kondisyon pou Enstalasyon: Konfime Pò, Espas ak Chemen Branch yo
Anvan enstalasyon, verifye ekipman egzak -nimero pati konektè bò yo, kodaj Z/A, kalite kontak, plasman pin ak sis-alokasyon chanèl. Resanblans vizyèl pou kont li pa ase pou etabli konpatibilite. Longè estanda 0.5m, 1m ak 2m akomode diferan ekipman distans. Enjenyè yo ta dwe pèmèt ase espas kwazman, reyon koube kab ak restraintlocations, evite chaj kontinyèl rupture ak sòti konektè a. Asanble a pa ta dwe trete kòm yon koneksyon ki enpèmeyab san verifikasyon espesifik.
Pwosesis Faktori: Kontwole Fini ak Road-pa-Wout Egzamen
Asanble a sèvi ak LEONI Dacar 686 -3 Ethernet kab ak konektè TE GEMnet espesifye. Manifakti yo ta dwe swiv espesifikasyon konektè aplikab yo pou retire kab, kontak crimping, manyen pè diferans -, revokasyon plak pwotèj ak kontrent ekipay. Chak nan sis branch yo dwe tcheke kont desen an pou anpeche kwazman chanèl oswa koneksyon plak pwotèj kòrèk. Enspeksyon pwodiksyon an baze sou kontinwite espesifye, Hi-Pot ak kondisyon mekanik.
Lavi Sèvis: Diminye Estrès Mekanik ak Kenbe Estati Koneksyon
Desen an espesifye yon fòs minimòm retansyon kab 110N ak yon ranje tanperati opere nan -40 degre a 105 degre, bay kritè konsepsyon pou mekanik ak tèmik apwopriye nan anviwònman otomobil. Apwopriye ekipay kontrent evite twòp koòdone konektè bendingclean ak pwosedi kwazman kòrèk ede diminye risk pou pwoblèm kontak ak domaj kab pandan itilizasyon alontèm.
Pwodwi spesifikasyon
| P/N | PCM-ZC-0191 |
| Konektè prensipal | TE 1-2428482-4, GEMnet Z Kòd, 6 bits |
| Branch Connectors | 6 x TE 2368003-1, GEMnet A Kòd |
| Kab | LEONI Dacar 686-3 Ethernet kab |
| Enpedans | 100Ω nominal |
| Gamme frekans | DC-10GHz |
| Tanperati | -40 degre a 105 degre |
| Longè | 500 +15mm;1000 +20mm;2000 +20mm |
Ekspozisyon pwodwi yo
Karakteristik pwodwi
Sis -Chanèl Z-Kode Konektè Prensipal
TE 1-2428482-4 sis pozisyon Z-kode konektè prensipal konsolide sis endepandan.
chanèl done nan yon sèl koòdone pou ekipman milti-pò konpatib.
Sis branch endepandan A-Kod
Sis branch TE 2368003-1 A-kode bay koneksyon chak chanèl endividyèl, sa ki pèmèt separe routage ak idantifikasyon pou aparèy ki pozisyone nan tout sistèm nan.
LEONI Dacar 686-3 Cable
Kab Ethernet otomobil LEONI espesifye, konbine avèk yon konsepsyon enpedans nominal 100O, bay yon fondasyon entèkoneksyon fizik defini pou siyal diferans ki gen gwo vitès -.
Twa estanda longè
Disponib nan vèsyon 0.5m, 1m ak 2m, asanble a pèmèt seleksyon selon distans kontwolè-a-aparèy epi li ede diminye slack kab ki pa nesesè.
Senaryo Aplikasyon debaz yo
Kontwolè domèn otomobil ak Achitekti E/E santralize
Apwopriye pou kontwolè domèn, inite enfòmatik santral ak modil rezo machin ki ekipe ak koòdone GEMnet sis-kanal konpatib, ki konekte yon pò prensipal konsolide ak plizyè nœud elektwonik. Pwotokòl ak done-konpatibilite to dwe konfime ak ekipman an.
ADAS Multi-Koneksyon Done Capteur
Ou ka itilize pou koneksyon done fizik nan kamera konpatib, rada ak lòt sistèm detèktè gwo -vitès, wout sis chanèl nan aparèy ki pozisyone separeman. Kondisyon egzak koòdone chak Capteur dwe verifye.
Enfotenm ak gwo{0}}Modil Done Vitès yo
Apwopriye pou modil enfotenm, ekspozisyon ak gwo -vitès pwosesis done ak koòdone GEMnet matche, ki bay yon koneksyon prensipal konsolide ak branch diferansye endividyèlman.
Avantaj pèfòmans debaz yo
● Amelyore efikasite entegrasyon sistèm milti-chanèl
Sis -fen prensipal konsolide a diminye aranjman konektè repetitif nan kontwòl la epi kreye yon sòti kab ki pi òganize. Branch endepandan yo ka dirije selon kote ekipman yo, diminye travèse ekipay ak risk clearance pandan y ap amelyore aksè asanble ak antretyen.
● Senplifye chemen koneksyon ak jesyon materyèl
Dirèkteman konstwi Z-kode nan sis koneksyon A-kode ak GEMnetinterfaces espesifye ka diminye adaptè entèmedyè ki pa nesesè ant aparèy konpatib, diminye kantite pwen koneksyon ak senplifye bòdwo materyèl, etap asanblaj ak enspeksyon koòdone.
● Pi fasil pou verifye lyen gwo-vitès wout pa wout
Sis chanèl diferans endepandan ak yon asiyasyon pin defini sipòte kontinwite endividyèl, pwoteksyon ak chèk pèfòmans gwo -vitès. Tès lyen konplè pèmèt evalyasyon pèt ensèsyon, pèt retounen ak maj chanèl, diminye risk ki asosye ak konbinezon kab ki pa verifye.
Kesyon yo poze souvan
Q1: Èske PCM-ZC-0191 ka divize yon pò Ethernet nan sis pò rezo?
A1: Non. Se yon asanble pasif sis -chanèl fizik. Ekipman lame a dwe bay sis chanèl endepandan korespondan yo; kab la pa fè chanjman, routage oswa konvèsyon pwotokòl.
Q2: Èske li konpatib ak tout aparèy kodaj GEMnet Z ak A?
A2: Pa nesesèman. Verifye nimewo egzak pati konektè, kodaj, sèks kontak, pinassignment, diferans-pè kat, PHY, pwotokòl ak kondisyon pò ekipman yo. Mekanik kwazman pa garanti konpatibilite elektrik.
Q3: Èske pwodwi a enpèmeyab?
A3: Desen an pa presize yon evalyasyon IP, kidonk asanble a pa ta dwe pibliye kòm enpèmeyab. TE idantifye tou lojman konektè ki nan lis la kòm ki pa-sele. Aplikasyon ki enplike imidite oswa ekspoze deyò mande pou evalyasyon separe nan sele ak pwoteksyon anviwònman an.

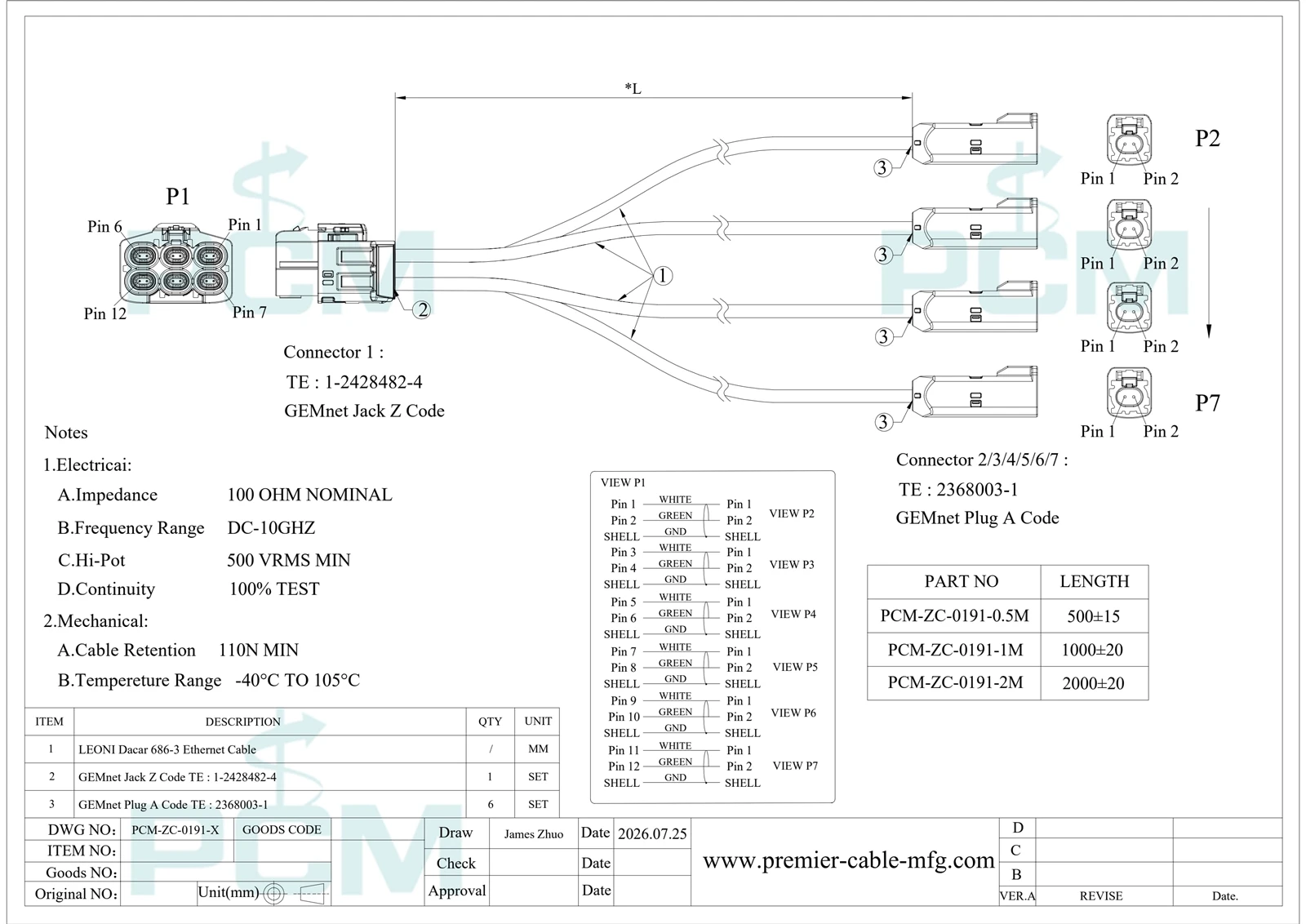

Pwodwi Desen
