Kwadwilatè GEMnet otomobil Ethernet Breakout Kab TE1-2386629-4 a 2368003-1
PCM Cable co, Ltd se youn nan dirijan kwadwilatè GEMnet otomobil Ethernet Breakout Kab TE1-2386629-4 a 2368003-1 manifaktirè yo ak founisè nan Lachin. Byenveni nan wholesale bon jan kalite pwodwi Customized nan pri rabè soti nan faktori nou an. Kontakte nou pou sitasyon pi ba ak echantiyon gratis.
PCM-ZC-0186 se yon kab GEMnet ki fèt pou plizyè-koneksyon elektwonik otomobil. Li sèvi ak yon sèl TE Connectivity quad-pò Z-kode prensipal kode kode kat chanèl diferans endepandan nan kat branch A-kode.
Konfigirasyon sa a adapte pou pwojè ki mande yon koneksyon konsolide kontwolè-bò ak aparèy distribiye-bò wout. Li ka diminye aranjman konektè repetitif nan ekipman prensipal la epi li pèmèt chak branch swiv kote Capteur korespondan li yo oswa modil elektwonik.
Konfigirasyon kat-branch la sipòte aksè konsolide ak wout endepandan ant contrôleur, modil kominikasyon ak aparèy elektwonik distribiye. Planifikasyon enstalasyon ta dwe verifye kodaj konektè, sèks kwazman, clearance, reyon koube kab ak kote kontrent, pandan y ap evite twòp estrès nan tranzisyon an.
Longè estanda 0.5m, 1m ak 2m bay opsyon pou diferan layouts, ak dimansyon branch ak espas ekipman konfime pandan devlopman pwojè pou evite akimilasyon kab ki pa nesesè oswa tansyon rupture.

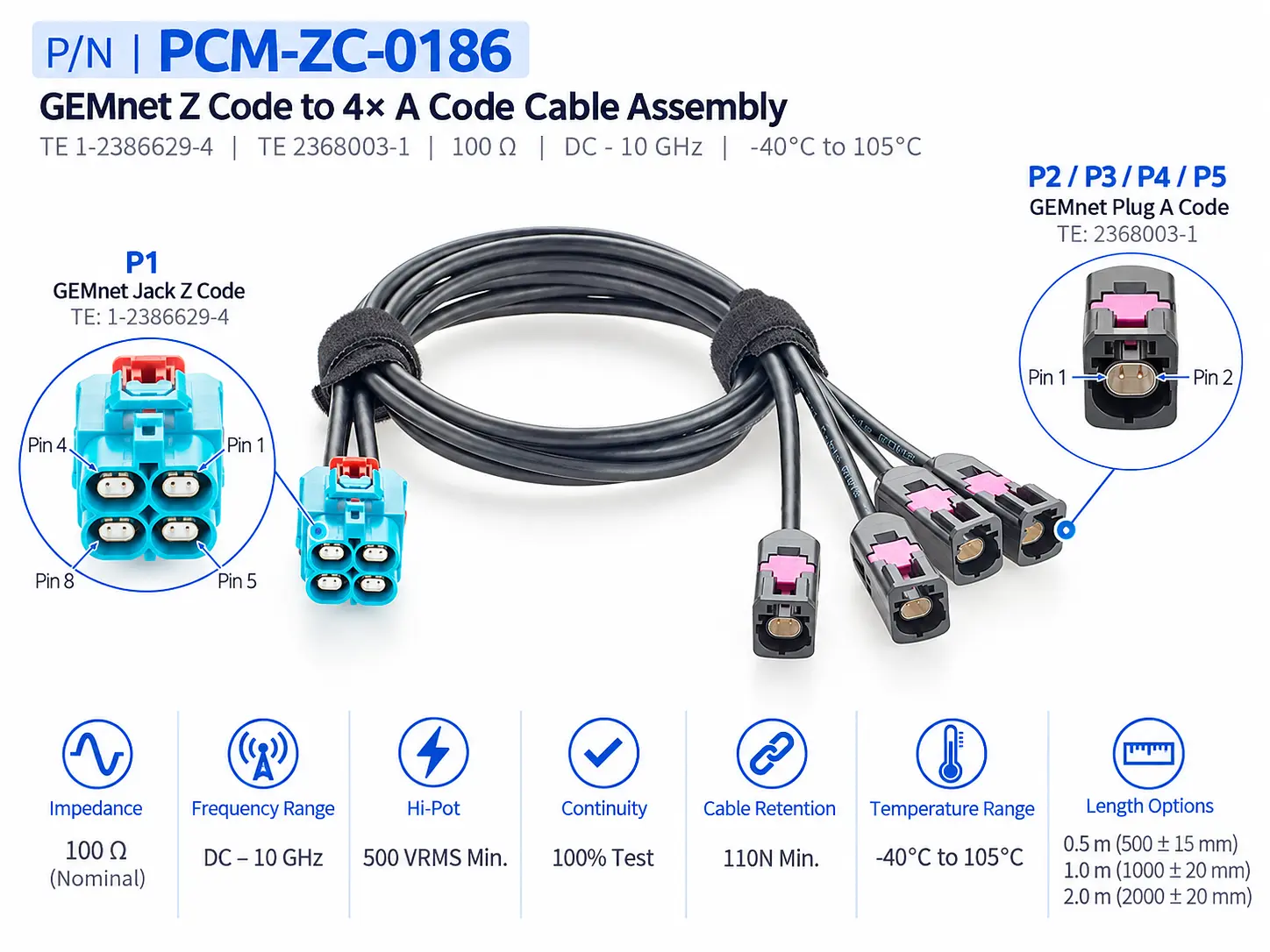

Pwodwi spesifikasyon
| Non pwodwi | GEMnet Z-Kode nan kwadwilatè A-Kode kab Ethernet otomobil ki kode |
| Nimewo Pati | PCM-ZC-0186 |
| Kab Modèl | Dacar 686-3 |
|
Longè |
500 mm; 1000 mm; 2000 mm |
| Enpedans nominal | 100Ω nominal |
| Gamme frekans | DC-10GHz |
| Ranje Tanperati | -40 degre a 105 degre |
| P1 | TE GEMnet Jack Z Kòd, 1-2386629-4 |
| P2-P5 | TE GEMnet Ploge Yon Kòd, 2368003-1 |
| Kab Modèl | LEONI Dacar 686-3 Ethernet kab |

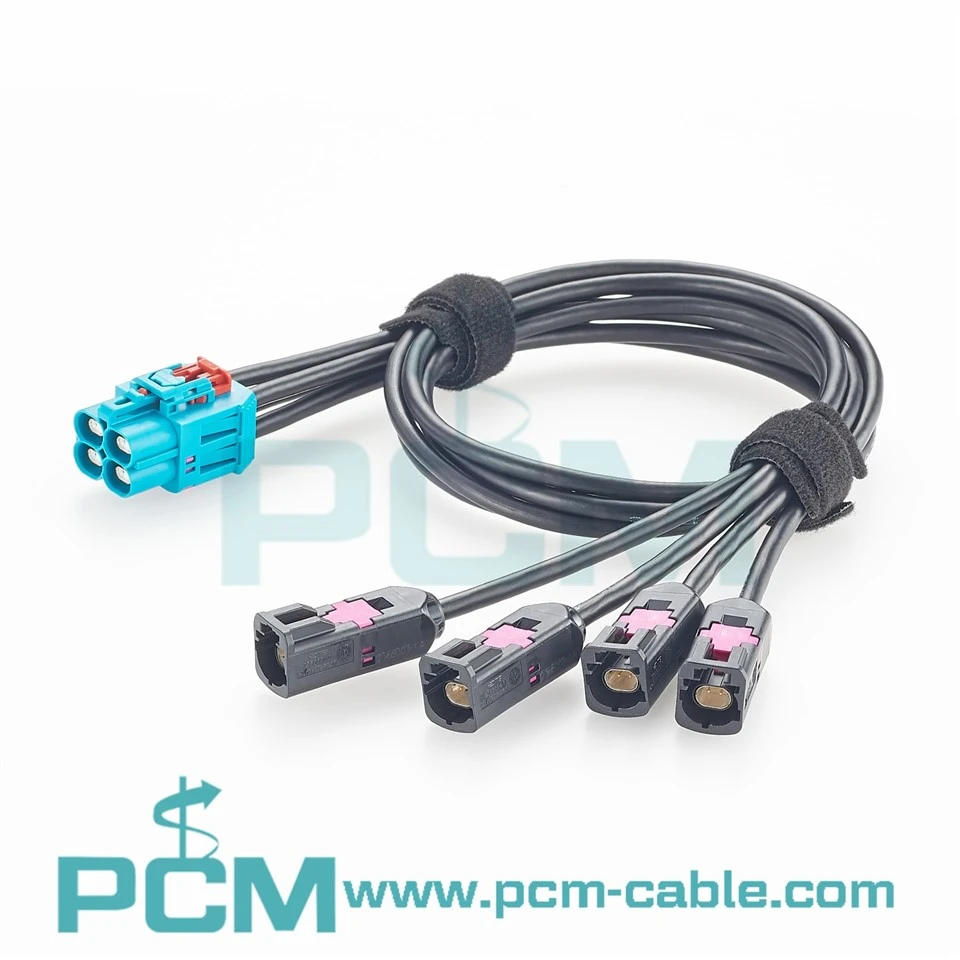

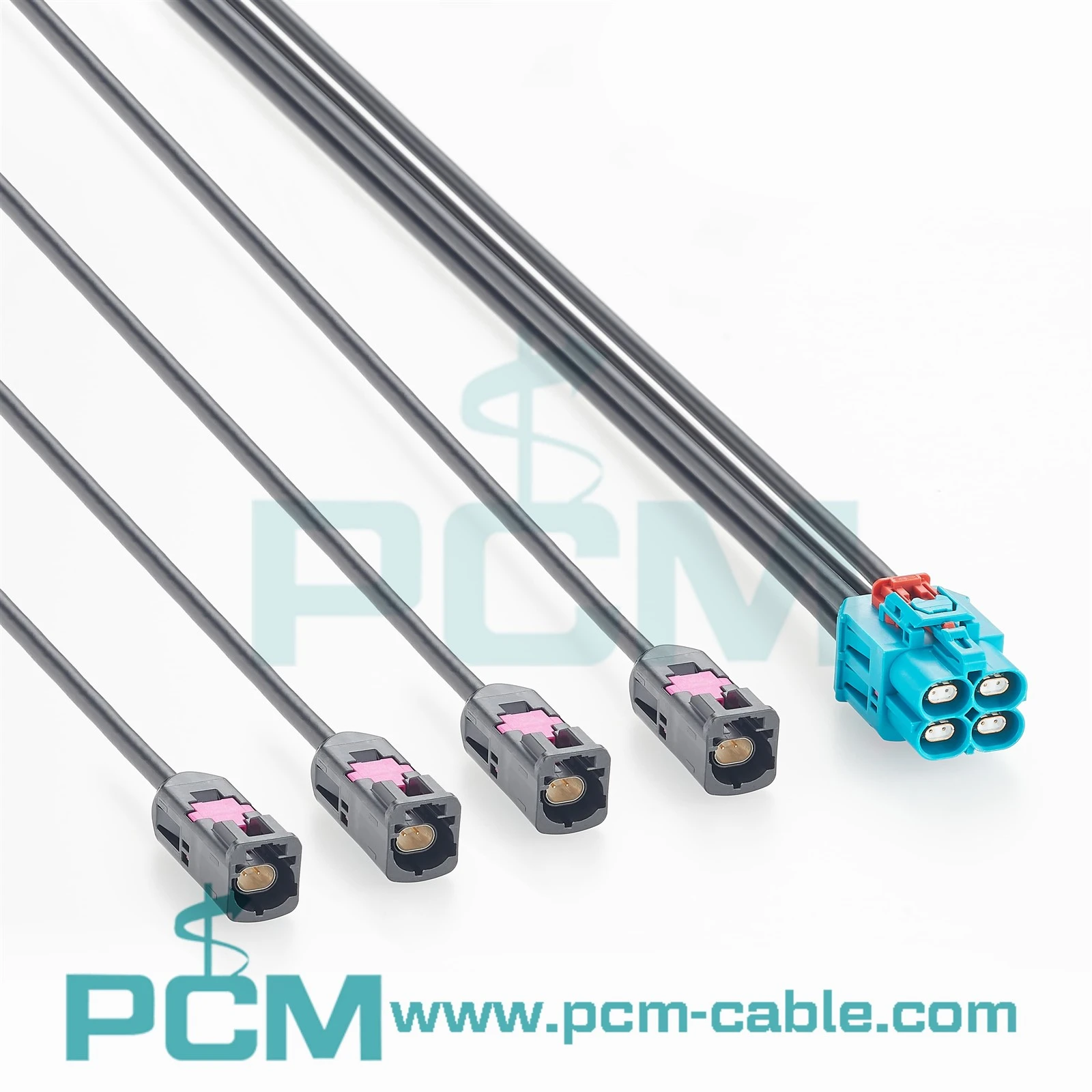

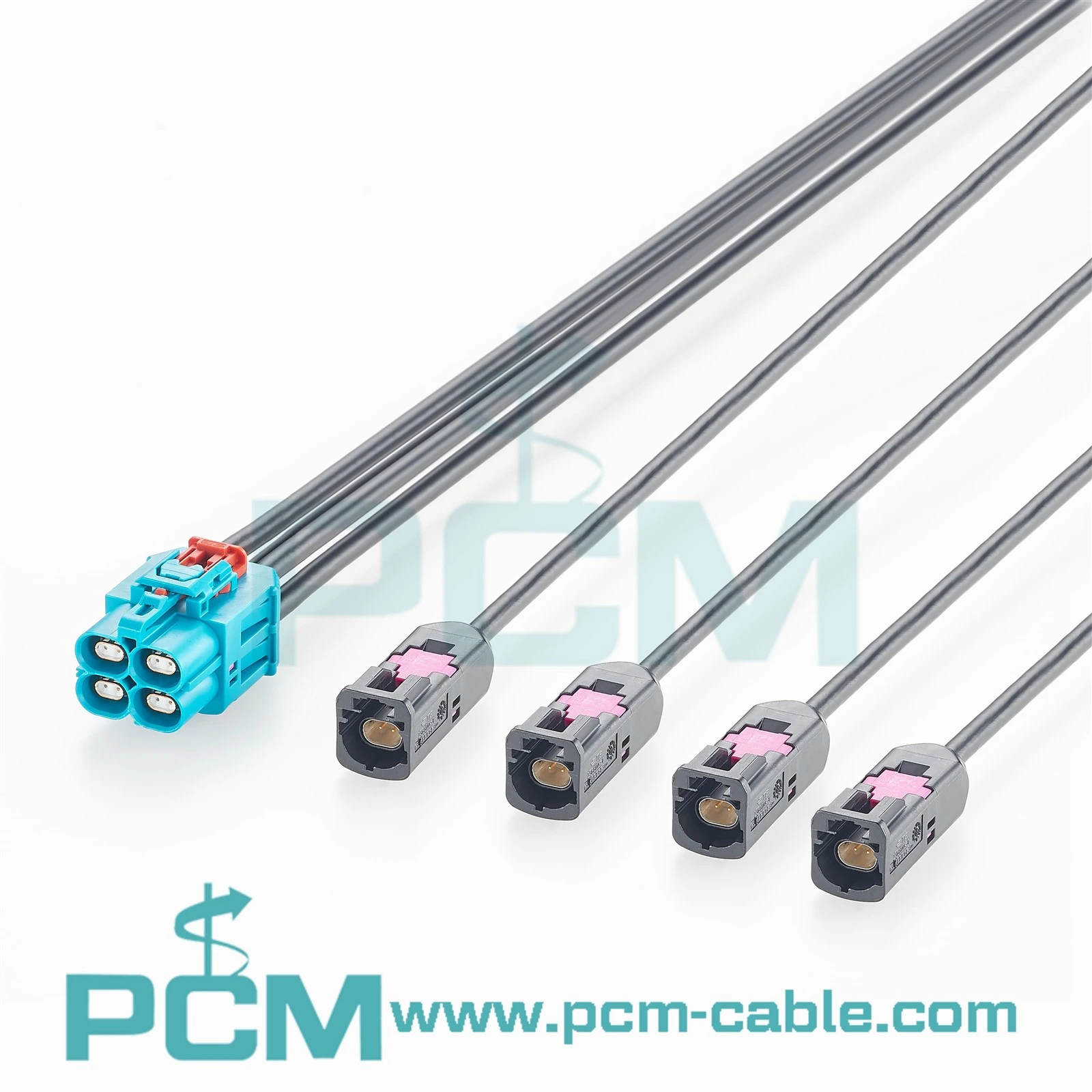

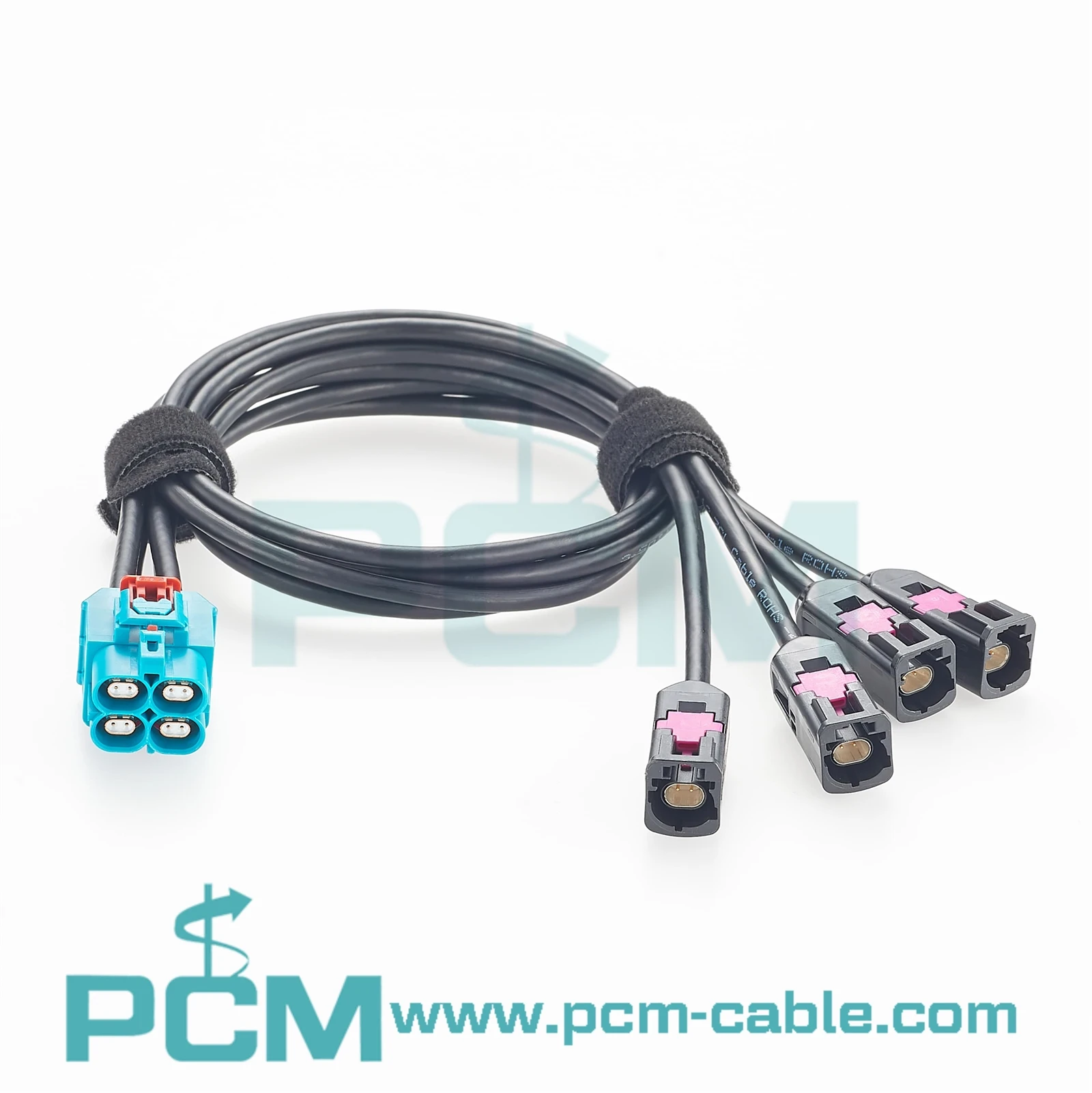

Ekspozisyon pwodwi yo
Karakteristik pwodwi
Kat-Chanèl GEMnet Entèfas Konfigirasyon
Yon konektè prensipal quad-chanèl Z{-kode konekte ak kat branch endepandan ki kode A-l sèvi ak konektè TE espesifye yo pou ekipman ak korespondan koòdone milti-canal.
LEONI Dacar 686-3 Cable
LEONI Dacar 686-3 Ethernet kab bay enpedans nominal 100Ω ak yon seri frekans DC-10GHz, etabli paramèt kab defini pou koneksyon diferans gwo vitès.
Twa estanda longè
Disponib nan 0.5m, 1m ak 2m vèsyon, ak tolerans nan ± 15mm, ± 20mm ak ± 20mm respektivman, sipòte kondisyon diferan espas ekipman.
Klè espesifikasyon elektrik ak mekanik
Desen an espesifye yon minimòm 500VRMS dielectric kenbe tèt ak, 100% tès kontinwite, 110N minimòm retansyon kab ak yon -40 degre a 105 degre tanperati.
Senaryo Aplikasyon debaz yo
Abò Domèn Kontwolè ak Elektwonik santralize
Achitekti
Apwopriye pou kontwolè domèn oswa modil elektwonik santralize ki ekipe ak kat pò diferans ki gen gwo vitès -. Asanble a konsolide koneksyon prensipal la pandan y ap wout kat branch nan aparèy konpatib nan diferan kote. Sa a sipòte òganizasyon ekipay ak konektè-planifikasyon espas, depi yo verifye pinout kontwolè a ak fonksyon entansyon chak chanèl.
Devlopman Elektwonik otomobil ak Hil
Tès
Apwopriye pou pwototip devlopman, pyès ki nan konpitè-nan--bank tès bouk yo ak platfòm validasyon elektwonik otomobil ak koòdone matche. Kat-konfigirasyon chanèl la sipòte idantifikasyon klè chanèl ak kontinwite endividyèl, pwoteksyon ak siyal-chèk pèfòmans. La
kab pa ranplase ekipman tès oswa modil konvèsyon pwotokòl.
Avantaj pèfòmans debaz yo
Santralize fil elektrik ak koneksyon chemen senplifikasyon
Konektè prensipal kat-chanèl konsolide a diminye aranjman konektè repetitif nan kontwolè a. Kat branch endepandan sipòte ekipman-espesifik routage epi redwi adaptè entèmedyè ki pa nesesè ant aparèy konpatib yo, amelyore asanblaj, jesyon materyèl ak efikasite antretyen.
Chanèl Endepandan ak Validasyon Entegrite Siyal
Kat chanèl diferansye endepandan ak yon plasman pin defini sipòte kontinwite endividyèl, pwoteksyon ak tès pèfòmans gwo -vitès. Enpedans nominal 1000 la bay baz pou evalyasyon konplè -lyen pèt ensèsyon, pèt retounen ak maj chanèl, sa ki ede diminye risk entegrite siyal-.
OEM personnalisation ak adaptasyon devlopman pwojè
Pwojè -longè branch espesifik, konfigirasyon konektè, etikèt ak metòd restriksyon kab yo ka evalye atravè echantiyon Fitting ak tès chanèl. Sa a ede idantifye pwoblèm pèfòmans, fil elektrik ak lyen-anvan pwodiksyon volim, sa ki redui chanjman nan konsepsyon an reta-.
Kesyon yo poze souvan
Q1: Èske PCM -ZC-0186 ka konvèti yon pò Ethernet nan kat?
A1: Non. PCM-ZC-0186 se yon asanble pasif kat-chanèl. Kat chanèl diferans endepandan nan P1 konekte nan kat branch separe. Li pa fonksyone kòm yon switch, konvètisè pwotokòl hub epi li pa ka replike yon sèl pò Ethernet nan kat pò rezo endepandan.
Q2: Èske kab sa a sipòte 10Gbps?
A2: Desen an espesifye enpedans nominal 100Q ak yon ranje frekans DC-10GHz, men pa sètifye poukont li asanble konplè a pou yon pwotokòl 10Gbps. Done aktyèl yo depann sou ekipman PHY, pwotokòl, longè kab, bon jan kalite revokasyon ak lyen konplè
tès.
Q3: Èske li konpatib ak tout konektè TE GEMnet?
A3: Non. Nimewo egzak pati, kodaj, sèks kwazman, karakteristik bloke ak plasman pin dwe verifye. Desen-nimero pati yo espesifye bay yon referans seleksyon men yo pa ranplase
dokiman kwazman manifakti a.

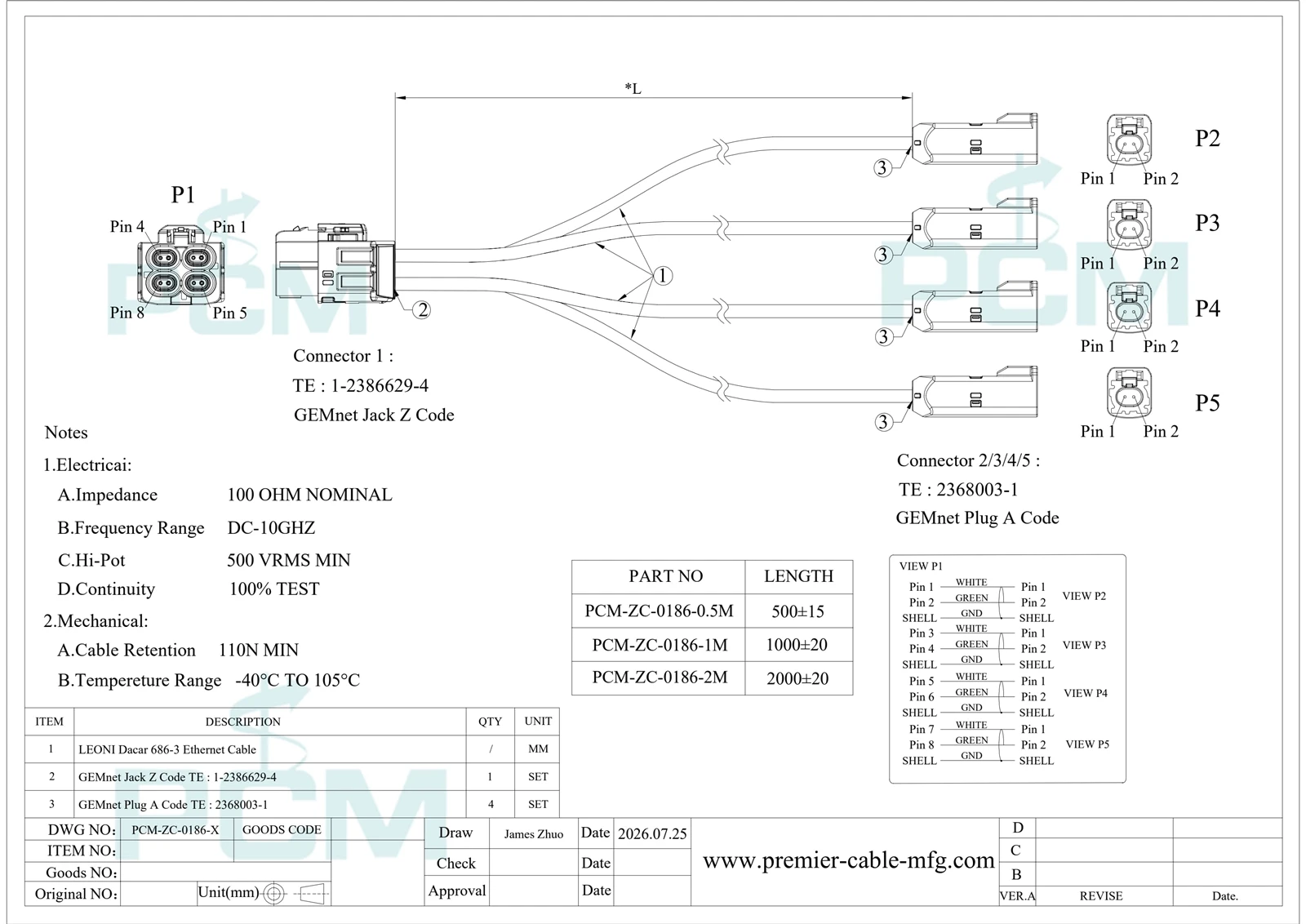

Pwodwi Desen
