PCM Cable co, Ltd se youn nan dirijan GEMnet Z nan Doub A Ethernet Splitter Kab manifaktirè yo ak founisè nan Lachin. Byenveni nan wholesale bon jan kalite pwodwi Customized nan pri rabè soti nan faktori nou an. Kontakte nou pou sitasyon pi ba ak echantiyon gratis.
PCM-ZC-0181 fèt pou koneksyon doub-kanal ant processeur avanse asistans chofè-, contrôleur domèn ak lòt ekipman done gwo-. Li konekte yon sèl -po GEMnet Z-kode koòdone nan de branch separe A-kode, bay yon solisyon fizik kontra enfòmèl ant pou aparèy ak yon achitekti doub chanèl korespondan.
Lè yo konsolide koneksyon prensipal la nan yon sèl koòdone, konsepsyon an diminye aranjman konektè repetitif ak kondisyon adaptè adisyonèl pandan y ap pèmèt chak branch yo rive jwenn detèktè oswa modil elektwonik nan diferan kote. Sa a ede optimize espas ekipman, òganizasyon ekipay ak efikasite asanble.
Koneksyon ki estab
Fèmen desann yon strik100 Ohmenpedans karakteristik nominal sou tout span li yo, ekipay fil sa a sipòte yon spectre ultra-laj soti nanDC a 10GHz. Kalibrasyon presizyon sa a pèmèt yon kondiksyon prèske -zewo pèt nan milti-Gigabit (10Gbps +) pwotokòl Ethernet otomobil, kenbe yon To Erè Bit (BER) eksepsyonèlman siprime ak entegrite siyal san defo nan mitan grap elektwonik ki sere EMI-.
Viv operasyonèl
Asanble ekipay fann total la parfe satisfè odit grav nan nivo 1 otomobil dezagregasyon anviwònman an, ki montre yon anvlòp operasyonèl soti nan-40 degre a 105 degre. Konpoze izolasyon LEONI espesyalize a bay sipèb tèmik-blok aje ak rezistans kont oto-penetrasyon likid, anpeche rad fann oswa derive dyelèktrik menm lè w ap dirije adjasan a sizzling domèn kontwòl bè informatique pou dè dekad.
Kondisyon pou enstalasyon
Pou akomode plan diferan ki soti nan pòtay santral rive nan etalaj LiDAR dèyè oswa inite telematik do kay, pòtfolyo sa a bay opsyon ki disponib nan-etajè-.0.5m, 1m, ak 2m. Te-enjenieri lojman yo vin klete ak kòd mekanik inik kòd Z ak kòd A avèg-koupsyon rails ak klete, sa ki pèmèt teknisyen jaden andedan chanèl tablodbò nwa yo garanti koneksyon konplètman fèmen tou senpleman pa fidbak acoustic klike sou.
Pwodwi spesifikasyon

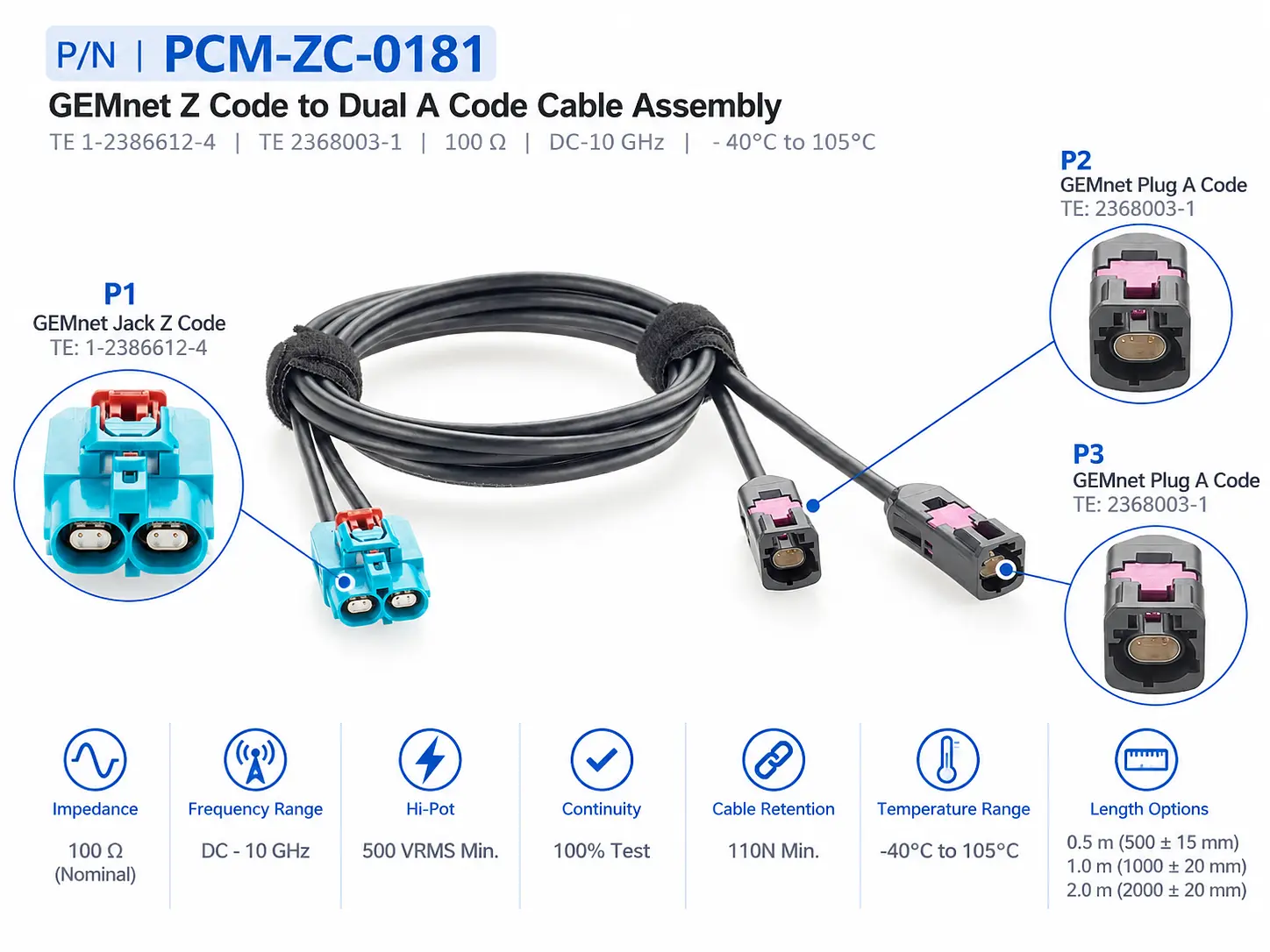

| Non pwodwi | GEMnet Z-Kode a Doub A-Asanble Kab Ethernet Kode |
| P/N | PCM-ZC-0181 |
| Kab Modèl | LEONI Dacar 686-3 Ethernet kab |
| P1 | GEMnet Jack Z Kòd,TE 1-2386612-4 |
| P2/P3 | GEMnet ploge yon kòd,TE 2368003-1 |
|
Longè |
500 mm; 1000 mm; 2000 mm |
| Ranje Tanperati | -40 degre a 105 degre |

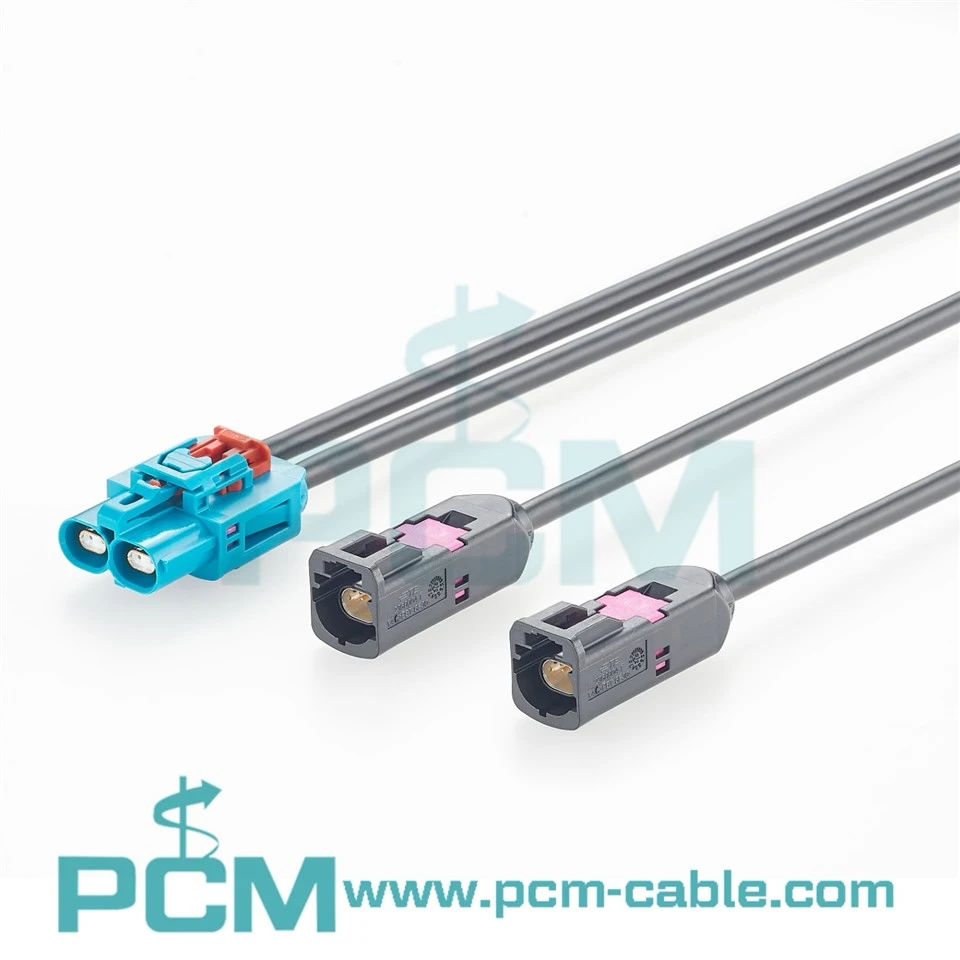

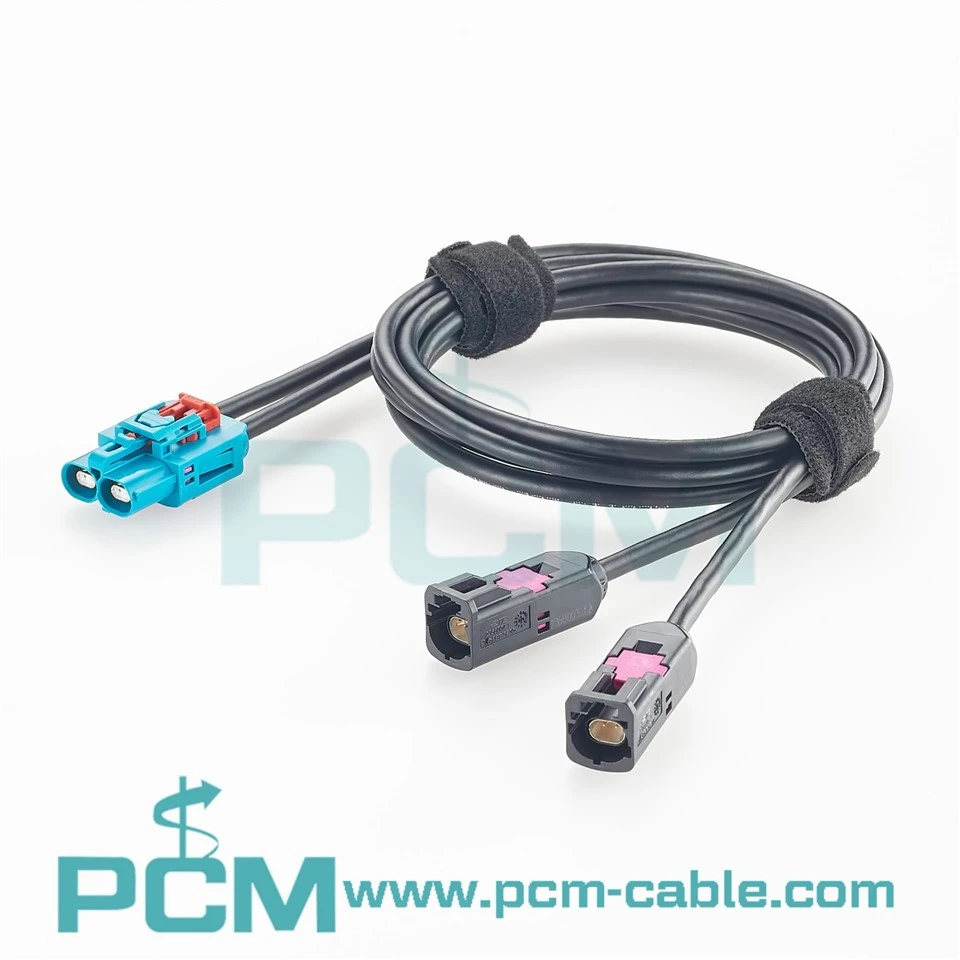

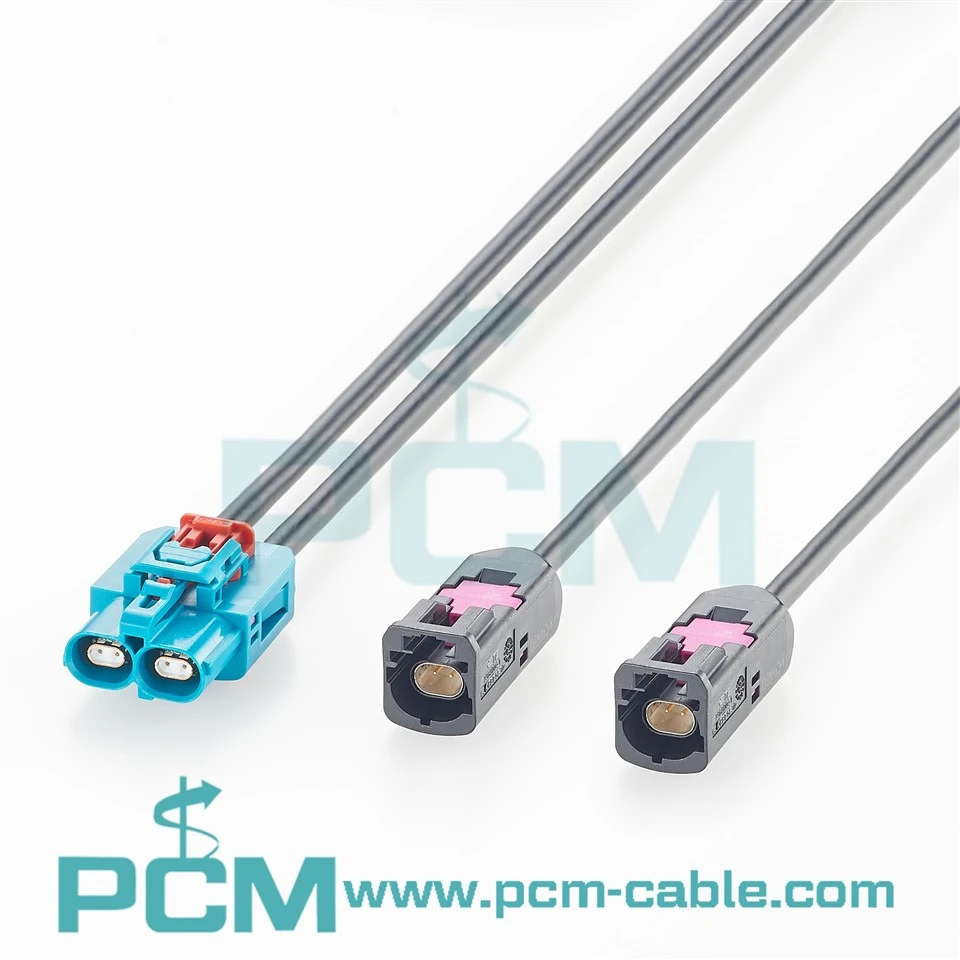

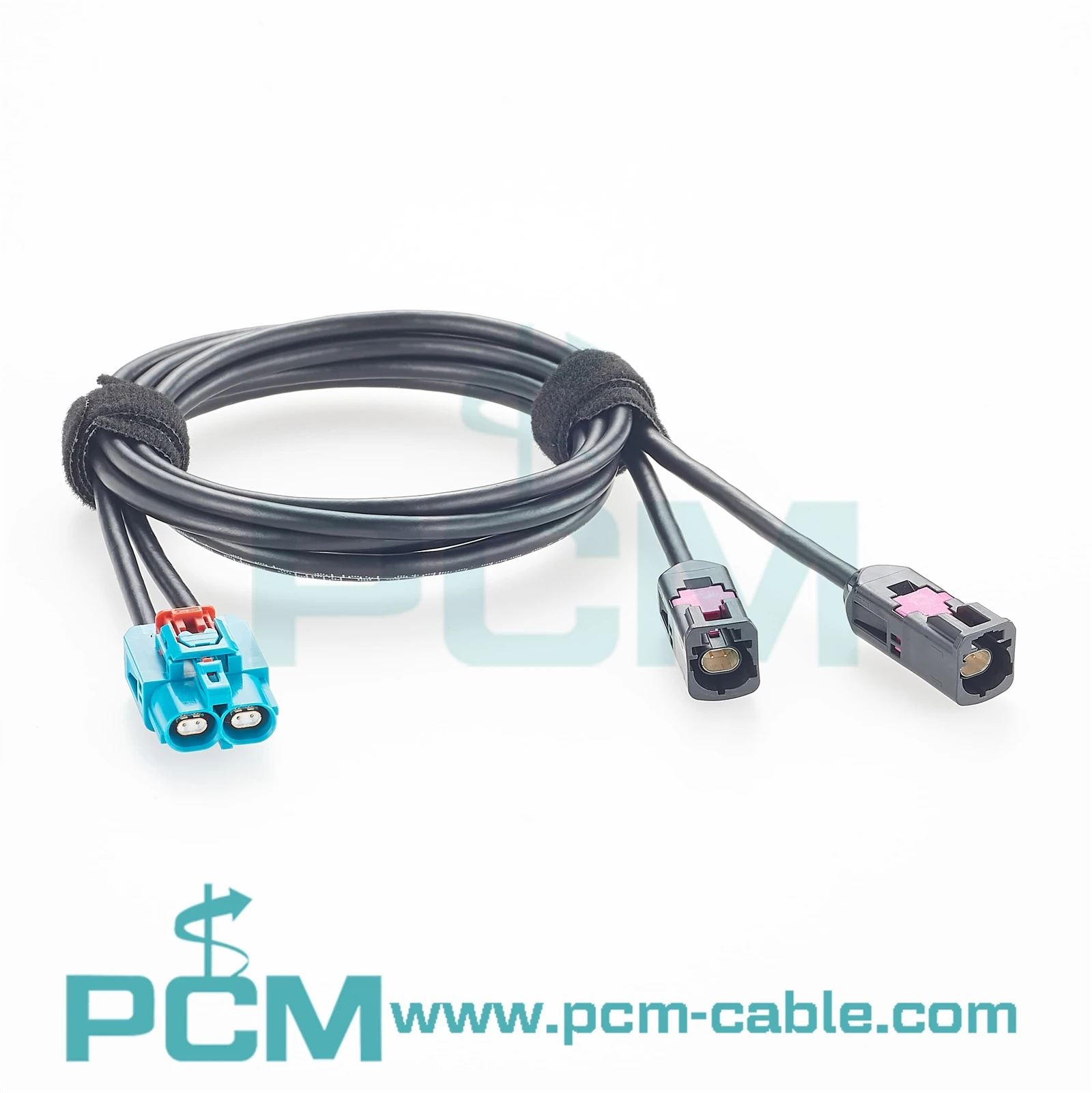

Ekspozisyon pwodwi yo
Karakteristik pwodwi
-
Doub-Port GEMnet Z-Kode Entèfas Prensipal
TE 1-2386612-4 doub-port Z-kode Jack konsolide de koneksyon nan yon sèl koòdone prensipal pou ekipman ak yon konfigirasyon doub chanèl korespondan. Yo dwe verifye konpatibilite akouple egzak kont desen ofisyèl yo.
- Doub A-Branch Levasyon Kode
De TE 2368003-1 A-plòg ki kode fòme branch separasyon separe pou aparèy konpatib nan diferan kote. Korespondans siyal chak branch dwe swiv kat pin ki apwouve pa kliyan an.
- LEONI Dacar 686-3 Cable
LEONI Dacar 686-3 bay yon enpedans nominal 100Ω ak ranje frekans DC-10GHz kòm fondasyon kab pou lyen diferans konpatib gwo vitès. Pousantaj done aktyèl yo mande pou validation chanèl konplè.
- Longè miltip ak lajè ranje tanperati
Disponib nan 0.5m, 1m ak 2m longè ak yon ranje tanperati fonksyònman -40 degre a +105 degre, sipòte diferan espas ekipman ak pèsonalizasyon longè espesifik pou pwojè a.
Senaryo Aplikasyon debaz yo
Kontwolè domèn otomobil ak elektwonik santralize
Apwopriye pou kontwolè domèn, inite enfòmatik santral oswa modil elektwonik otomobil ak koòdone GEMnet de -pò defini, ekipay la mennen koneksyon prensipal milti-pò a nan de aparèy konpatib. Li ede òganize fil elektrik nan konektè-zòn kontwolè dans epi li bay koneksyon kanal ki klèman idantifye pou ekipman distribye. Ethernet PHY, pwotokòl ak kat kanal dwe matche ak konsepsyon ekipman an.
ADAS Kamera ak Capteur Done Koneksyon
Asanble a ka sipòte gwo -koneksyon diferans ki genyen ant kamera konpatib ADAS, detèktè ak modil tretman done-. Estrikti doub -branch li yo itil lè yon koòdone ekipman santralize dwe ale nan de kote enstalasyon separe. Konpatibilite ak kamera espesifik, LiDAR, RADAR oswa pwotokòl SerDes mande pou verifikasyon koòdone ekipman, pinout ak pèfòmans chanèl konplè.
Avantaj pèfòmans debaz yo
Òganizasyon fil elektrik amelyore
Doub -branch chanèl diminye pasaj kab yo epi amelyore efikasite asanble ak antretyen.
Senplifye chemen koneksyon
Dirèkteman konekte aparèy konpatib, diminye adaptè ak pwen koneksyon entèmedyè.
Validasyon lyen gwo-Vitès
100Ω enpedans ak DC-10GHz ranje frekans sipòte validation lyen diferans.
Konfigirasyon Pwojè fleksib
Longè miltip ak konfigirasyon koutim akomode diferan layout ekipman ak kondisyon OEM.
Kesyon yo poze souvan
Q1: Èske PCM-ZC-0181 se yon switch Ethernet oswa Splitter rezo?
A1: Non. Li se yon ekipay pasif de-kanal fizik eklatman san yon chip switching, PHY oswa konvèsyon pwotokòl. De aparèy destinasyon ka opere poukont sèlman lè lame a bay chanèl separe korespondan yo ak kat jeyografik la kòrèk.
Q2: Èske li konpatib ak tout ekipman GEMnet?
A2: Non. Yo dwe verifye konte pò, kodaj, nimewo pati akoupye yo, kalite tèminal, plasman pin, enpedans ak kondisyon pwotokòl. Aparans konektè menm jan an ka toujou koresponn ak definisyon chanèl diferan oswa konfigirasyon elektrik.
Q3: Èske diferan longè oswa estrikti branch yo ka Customized?
A3: Konfigirasyon Custom ka evalye pou pwojè OEM. Bay desen koòdone ekipman, nimewo egzak pati akoupye, kat pin, longè sib, clearance enstalasyon ak gwo -kondisyon chanèl vitès pou konfime konsepsyon, pwototip ak plan tès la.
