DB25 Fi DB9 Fi RS232 adaptè
PCM Cable co, Ltd se youn nan dirijan DB25 Fi a DB9 Fi RS232 Adaptè manifaktirè yo ak founisè nan Lachin. Byenveni nan wholesale bon jan kalite pwodwi Customized nan pri rabè soti nan faktori nou an. Kontakte nou pou sitasyon pi ba ak echantiyon gratis.
Premier Cable PCM-KW-687 ki fèk devlope se yon kontra enfòmèl ant DB25 Fi ak DB9 Fi D-Sub seri adaptè ki fèt pou ekipman eritaj, banc tès endistriyèl, automatisation komisyonin ak kontwòl - antretyen kabinè. Kontrèman ak yon chanjman konvansyonèl menm-pin-konte sèks, li adrese tou de konektè-dezakò ak tranzisyon fizik ant entèfas D-Sub 25-pozisyon ak 9-pozisyon. Konsepsyon entegre li yo ka diminye bezwen an pou adaptè adisyonèl ak câbles seri, senplifye koneksyon ekipman yo.
Konfigirasyon fi-a-fi defini koneksyon mekanik sèlman epi li pa etabli kat siyal entèn la. Nan enplemantasyon RS-232 komen yo, pozisyon pin DB25 ak DB9 yo pa nimerikman idantik; pou egzanp, DB25 PIN 2 souvan koresponn ak DB9 PIN 3. Anvan seleksyon an, verifye plasman aktyèl la PIN, definisyon siyal ekipman ak kondisyon kominikasyon. San konfimasyon, PCM-KW-687 pa ta dwe dekri kòm yon RS232 inivèsèl, modèm nil oswa adaptè dirèk.
Avantaj Nwayo: Doub-Achitekti Fi pou Gason-Sistèm Fini
Valè ki defini PCM-KW-687 se liDB25 Fi + DB9 Fikonfigirasyon.
Lè sistèm sib la konsiste de yon koòdone gason DB25 ak yon koòdone gason DB9, bò gason DB9 nan PCM-KW{-686 pa bay sèks akouple obligatwa, tandiske PCM-KW-687 bay entèfas kwazman fi sou tou de bò.
Se poutèt sa PCM-KW-687 se pa tou senpleman yon varyasyon kosmetik nan PCM-KW-686; li adrese yon konbinezon diferan ekipman-sèks.
Koneksyon ki estab: Mechanical Mating ak Pin Mapping yo tou de obligatwa
Siksè D-Sub akouple konfime konpatibilite mekanik sèlman.
Yon koneksyon seri ki estab anplis mande pou pozisyon kontak kòrèk, devwa PIN, tè siyal, routage TxD/RxD ak liy lanmen.
Koneksyon ki estab ak PCM-KW-687 ta dwe evalye a de nivo.
Mekanikman, gason DB25 la dwe kwaze kòrèkteman ak fi DB25 la, gason DB9 dwe kwaze kòrèkteman ak fi DB9 la, epi pyès ki nan konpitè vis ki aplikab oswa jack-pòs la dwe matche.
Elektrikman, kat pin entèn la dwe matche ak kondisyon ekipman ki konekte yo.
Avi konpatibilite
Sèks Connector pou kont li pa detèmine konpatibilite elektrik. Verifye plasman broch la, kondisyon fil elektrik RS-232 ak dokiman ekipman yo anvan ou itilize. PCM-KW-687 pa ta dwe sipoze bay yon kwazman modèm nil oswa konvèsyon pwotokòl sof si fil elektrik espesifye li yo fèt pou fonksyon sa a.

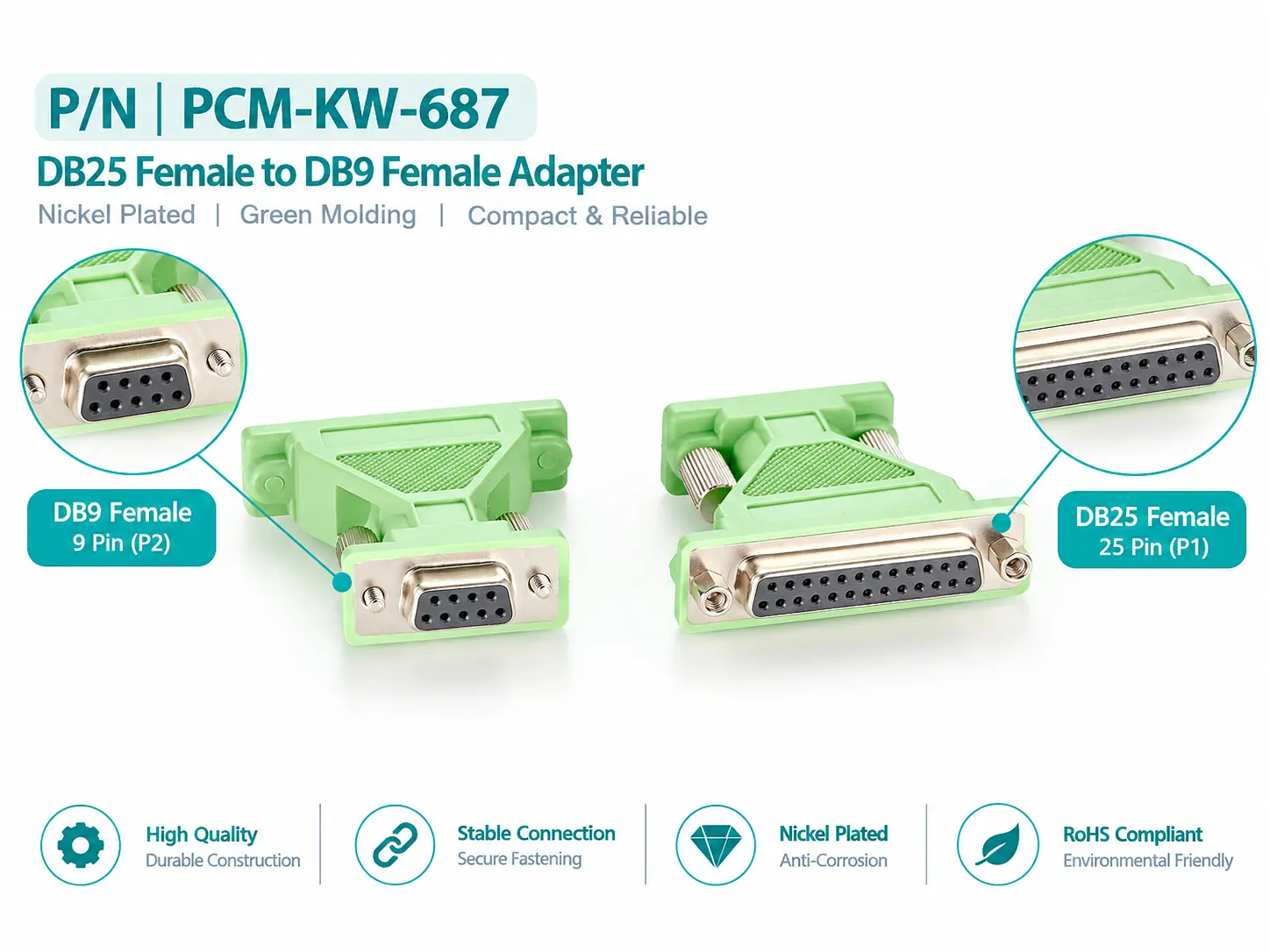

Pwodwi spesifikasyon
| Non pwodwi | DB25 Fi DB9 Fi Adaptè |
| Premye kab P/N | PCM-KW-687 |
| Konfigirasyon Connector | DB25 Fi → DB9 Fi |
| Izolan | Nwa |
| Longè an jeneral | 49.5 ± 1 mm |
| DB25 Lajè | 55.5 mm |
| DB9 Lajè | 33.9 mm |

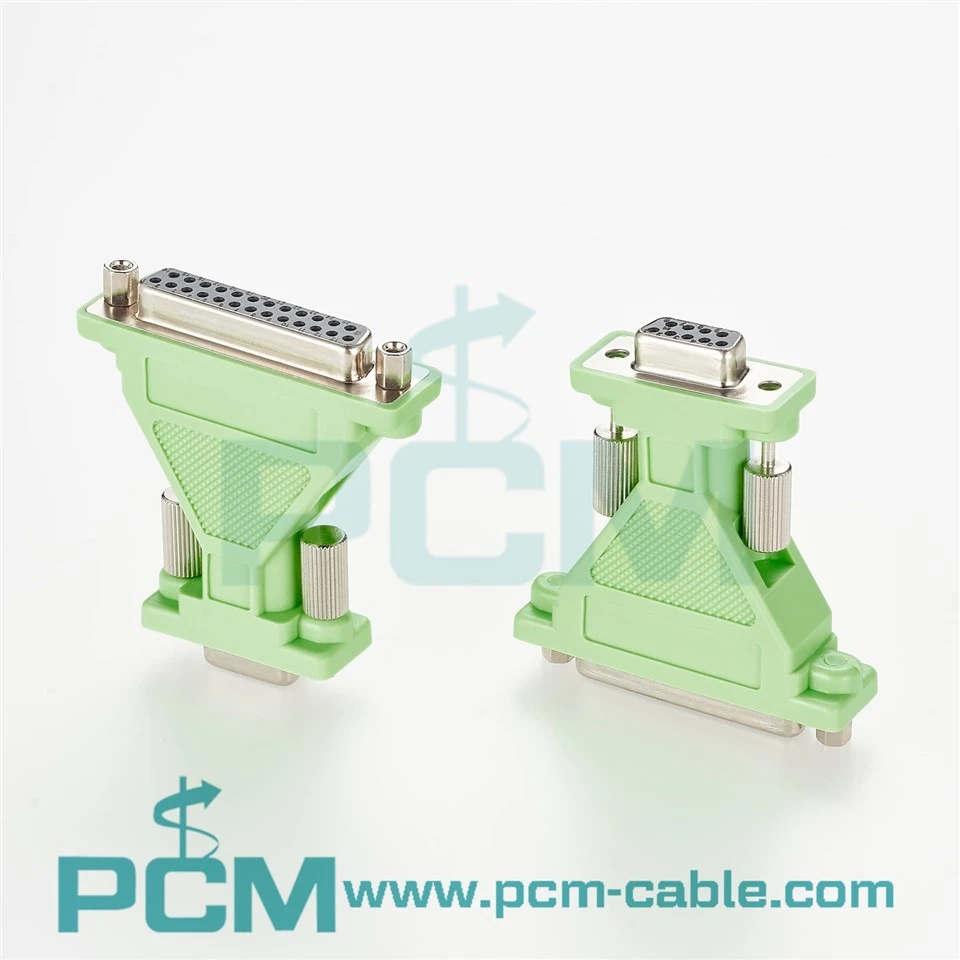

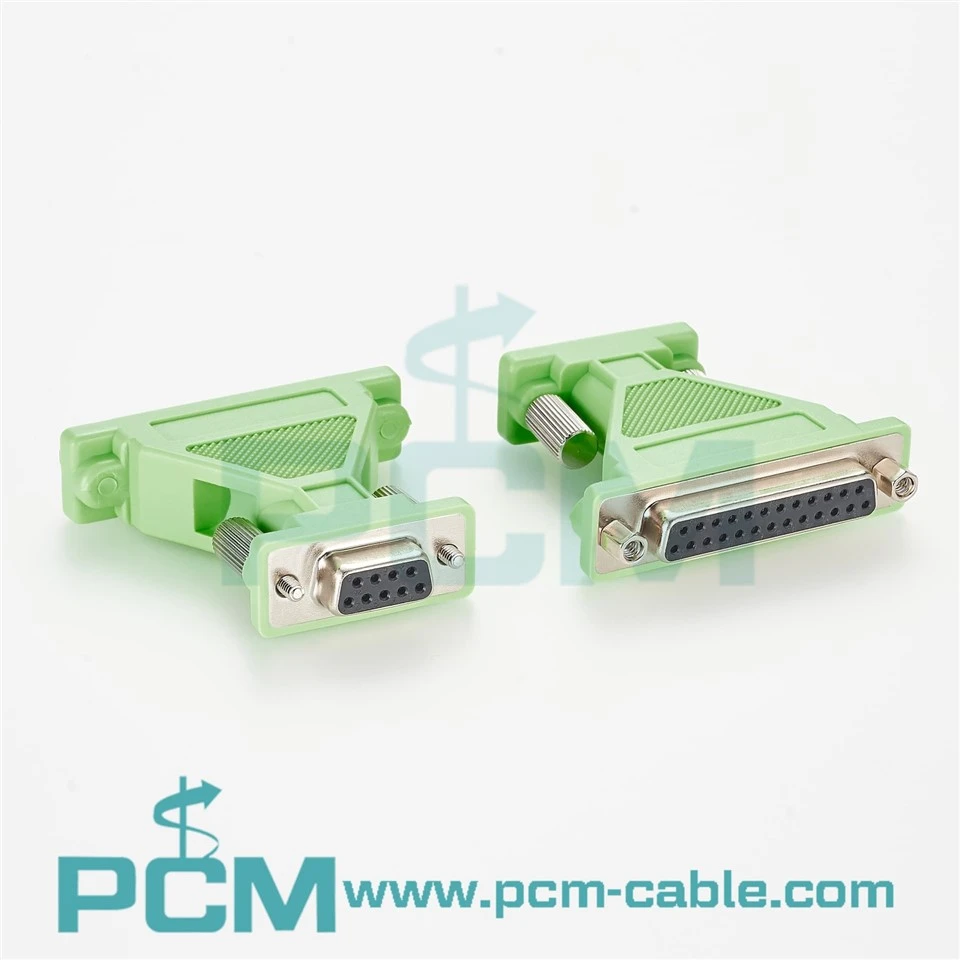

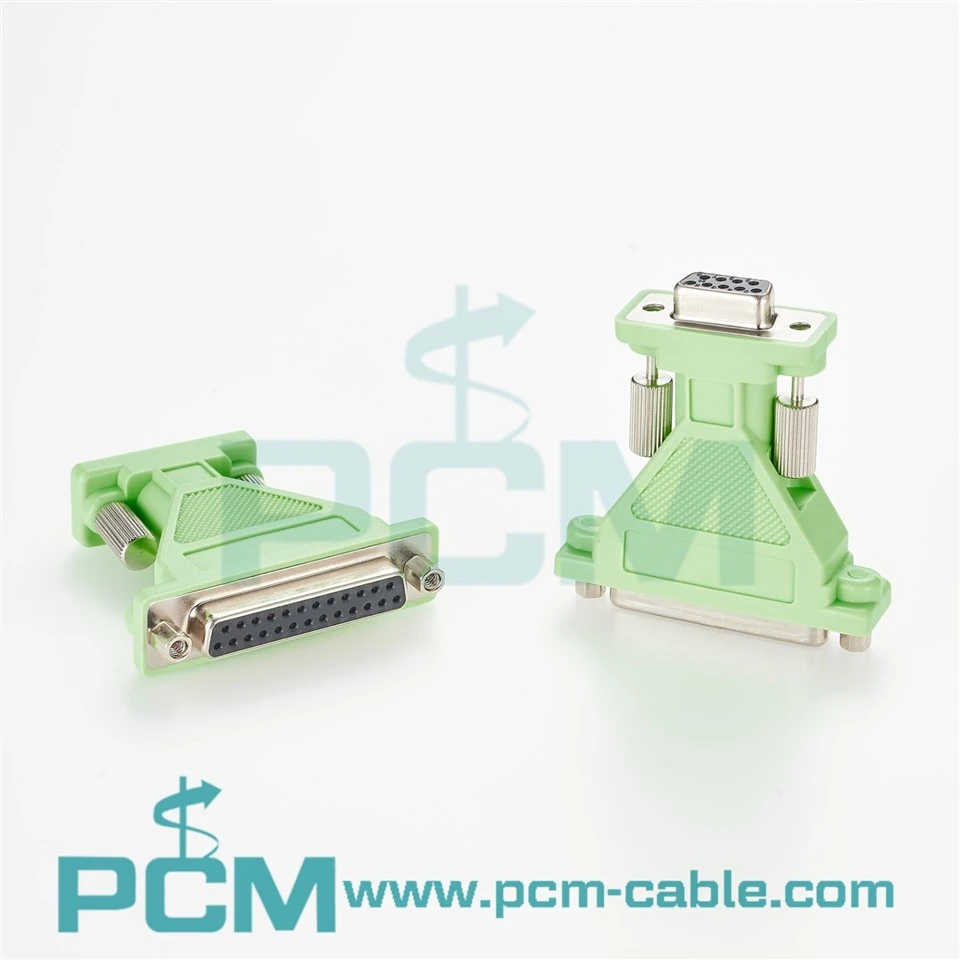

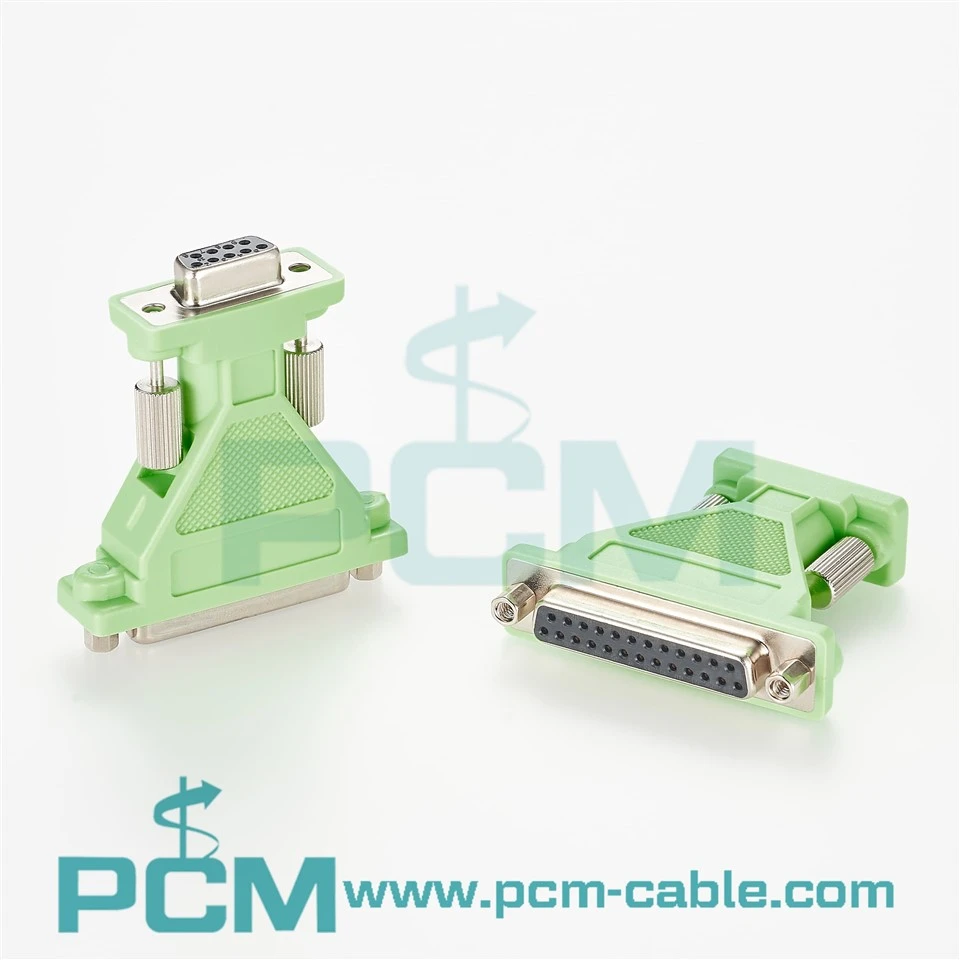

Ekspozisyon pwodwi yo
Karakteristik pwodwi
● DB25 Fi + DB9 Fi Doub-Fi Design
PCM-KW{-687 konbine entèfas DB25 Fi ak DB9 Fi pou ekipman oswa câbles gason-. Konpare ak PCM-KW-686 fi -pou-gason, li pi byen adapte pou tès, antretyen ak entèkoneksyon tanporè ant jenerasyon ekipman yo.
● DB25-pou-DB9 Pozisyon Melanje Adaptasyon
Kontrèman ak yon menm -pin-konte chanje sèks, PCM-KW-687 bay yon tranzisyon fizik ant fòma D-Sub 25-pozisyon ak 9-pozisyon, sipòte eritaj ekipman DB25 nan sistèm ki itilize DB9 koòdone seri.
● Kontra enfòmèl ant kab-Konstriksyon adaptè gratis
Konsepsyon adaptè dirèk kontra enfòmèl ant -evite yon kab konvèsyon adisyonèl, sa ki fè li apwopriye pou kabinèt kontwòl, ban tès ak panno dèyè ekipman yo. Li diminye bouk kab, pwen siplemantè fikse ak nœuds koneksyon nesesè.
● Pasif D-Mape Entèfas Sub
PCM-KW-687 se yon adaptè pasif ki pa fè konvèsyon pwotokòl, baud-oswa vòltaj-nivo. Li wout siyal ant fòma D-Sub lè kat pin entèn la matche ak kondisyon ekipman yo; fonksyonalite aktyèl la depann de dyagram fil elektrik la konfime.
Senaryo Aplikasyon debaz yo

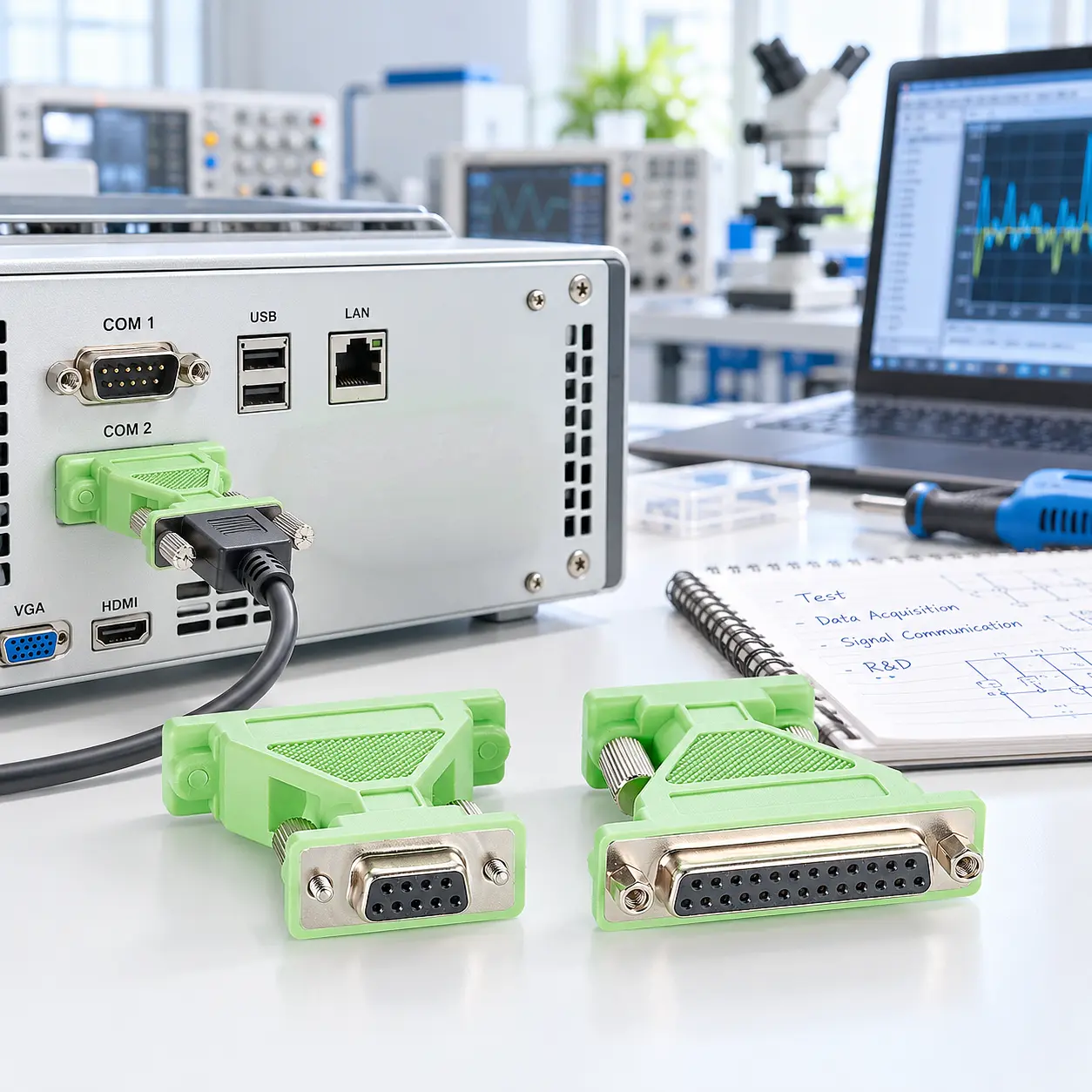

Laboratwa ak R&D Tès
Laboratwa rechèch souvan gen ekipman tès ki soti nan jenerasyon diferan ak konfigirasyon konektè diferan.
PCM-KW-687 ka bay adaptasyon rapid ant ekipman gason DB25 ak entèfas tès gason DB9.
Konsepsyon doub -fi li yo itil espesyalman pou koneksyon tanporè pandan pinout, seri-kominikasyon ak aparèy-verifikasyon fonksyon.

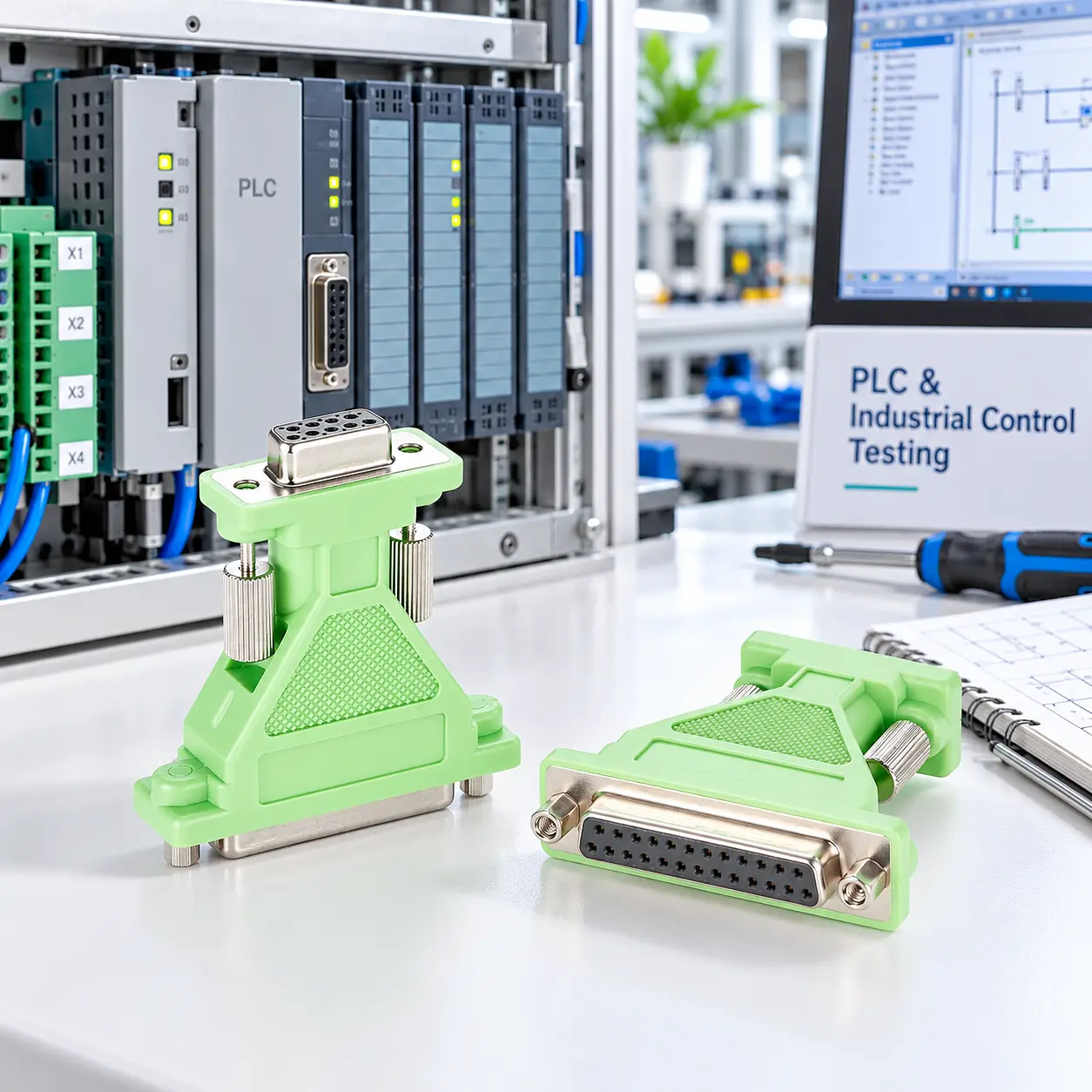

PLC ak Endistriyèl kontwòl komisyonin
Gen kèk PLC eritaj, contrôleur ak ekipman endistriyèl kontinye sèvi ak DB25 entèfas seri, pandan y ap zouti sèvis jeni ka itilize koneksyon DB9.
PCM-KW-687 ka sèvi kòm yon akseswar komisyonin, depi yo verifye plasman seri PIN seri PLC sib la, konfigirasyon DTE/DCE ak egzijans lanmen.
Avantaj pèfòmans debaz yo
Rezoud Gwosè Konektè ak Diskonekte Sèks
Yon chanjman sèks konvansyonèl adrese sèks konektè sèlman, pandan ke PCM-KW{-687 adrese alafwa tranzisyon fòma DB25-a-DB9 ak bezwen an pou koòdone fi.
Pou koneksyon ant DB25 gason ak ekipman gason DB9, li ka kidonk diminye etap adaptasyon adisyonèl epi kreye yon chemen koòdone pi dirèk.
Diminye pwen echèk nan adaptasyon milti-etap
Sèvi ak yon chanjman sèks DB25, DB25-kab DB9 ak chanje sèks DB9 ansanm entwodui plizyè koòdone akouple adisyonèl, vis ak jwenti mekanik.
Chak pwen koneksyon anplis ka ogmante posiblite pou yo lach, enstalasyon kòrèk, kontak tanzantan ak konpleksite depanaj.
Lè pinout ki nesesè yo bati nan PCM-KW-687, pwen koneksyon entèmedyè sa yo ka redwi.
Amelyore tès-Banch ak sèvis fleksibilite
Konstriksyon doub-fi yo byen adapte pou anviwònman sèvis ki souvan rankontre diferan ekipman D-sub gason.
Enjenyè yo ka kenbe PCM-KW-687 kòm yon adaptè defini nan yon ban tès oswa twous sèvis epi byen vit etabli koneksyon DB25-a-DB9 apre yo fin konfime pinout la, olye ke fabrike kab tanporè soude sou plas.
Sipòte estandarizasyon OEM Pinout
Entegratè sistèm yo ka devlope vèsyon lè l sèvi avèk kat estanda RS-232, fil elektrik modèm nil-, twa-koneksyon seri fil oswa pinouts espesifik pou kliyan yo.
Bay nimewo pati separe, etikèt, desen pinout ak idantifikasyon anbalaj nan chak vèsyon fil elektrik ede anpeche adaptè vizyèlman idantik ak diferan kat entèn yo pa itilize mal pandan sèvis.
Kesyon yo poze souvan
Q1: Èske li konpatib ak chak aparèy DB25 ak DB9?
A1: Pa gen okenn konpatibilite inivèsèl ka garanti.D-Sub defini yon fòma konektè sèlman. Sèks Konektè, pwotokòl, pinout, direksyon siyal, wòl DTE/DCE ak kondisyon lanmen yo tout dwe verifye.
Q2:Èske Fi-pou-Fi vle di Modem nil?
A2: Non. Konektè sèks ak kat jeyografik yo se konsèp endepandan.Yon konfigirasyon modèm nil - dwe defini pa TxD/RxD espesifik li yo ak fil elektrik kwazman handshake.
Q3: Ki enfòmasyon yo ta dwe bay anvan kòmande?
A3: Kliyan yo ta dwe bay DB25-modèl ekipman bò, DB9-modèl ekipman bò, sèks konektè sou tou de bò, estanda kominikasyon, DB25 pinout, DB9 pinout, DTE/DCE konfigirasyon, dwat -nan oswa egzijans modèm nil, siyal handshake, espas mekanik ki pi enpòtan ak vis la se kondisyon yo ki pi enpòtan.plasman aktyèl PIN.
Pwodwi Desen
