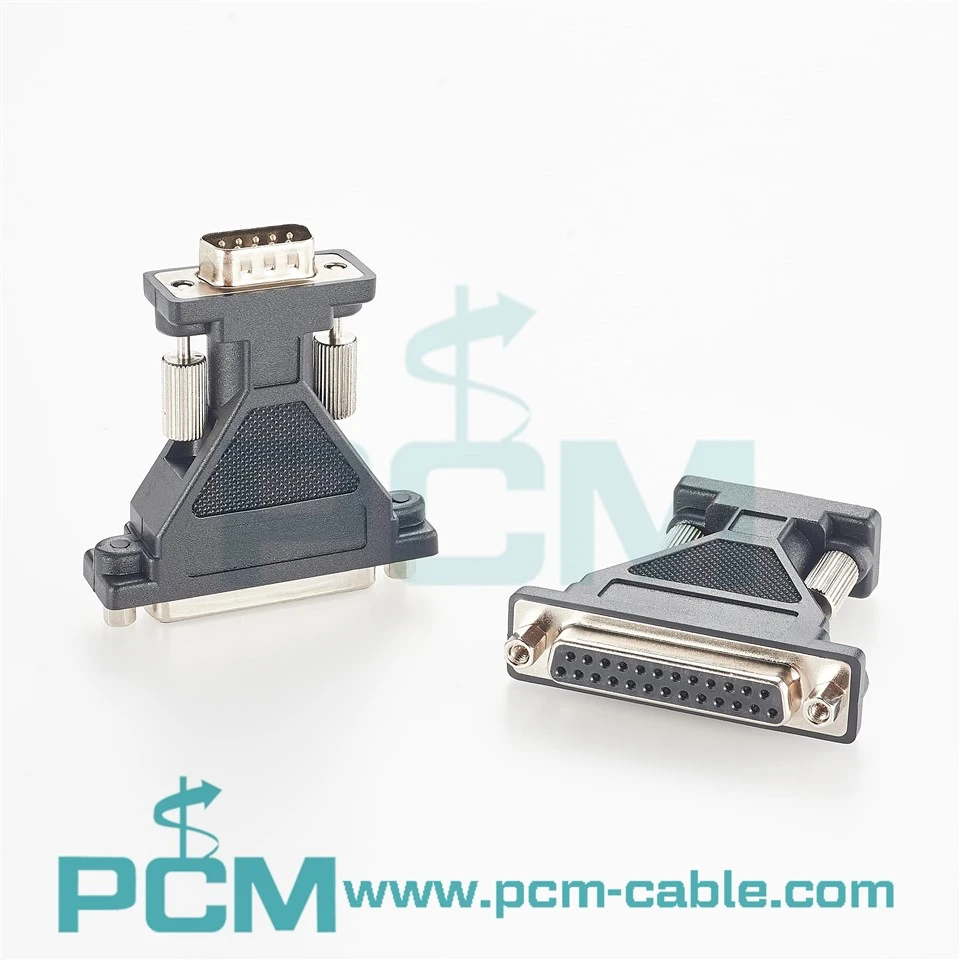

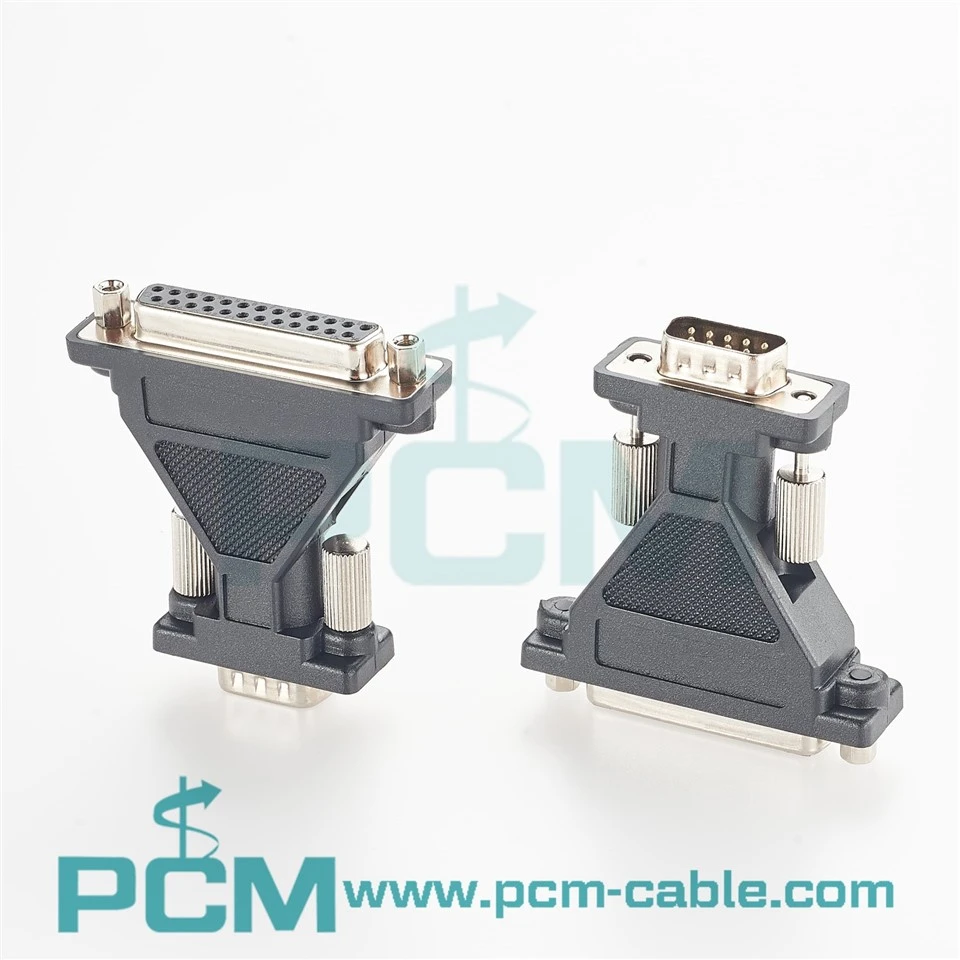

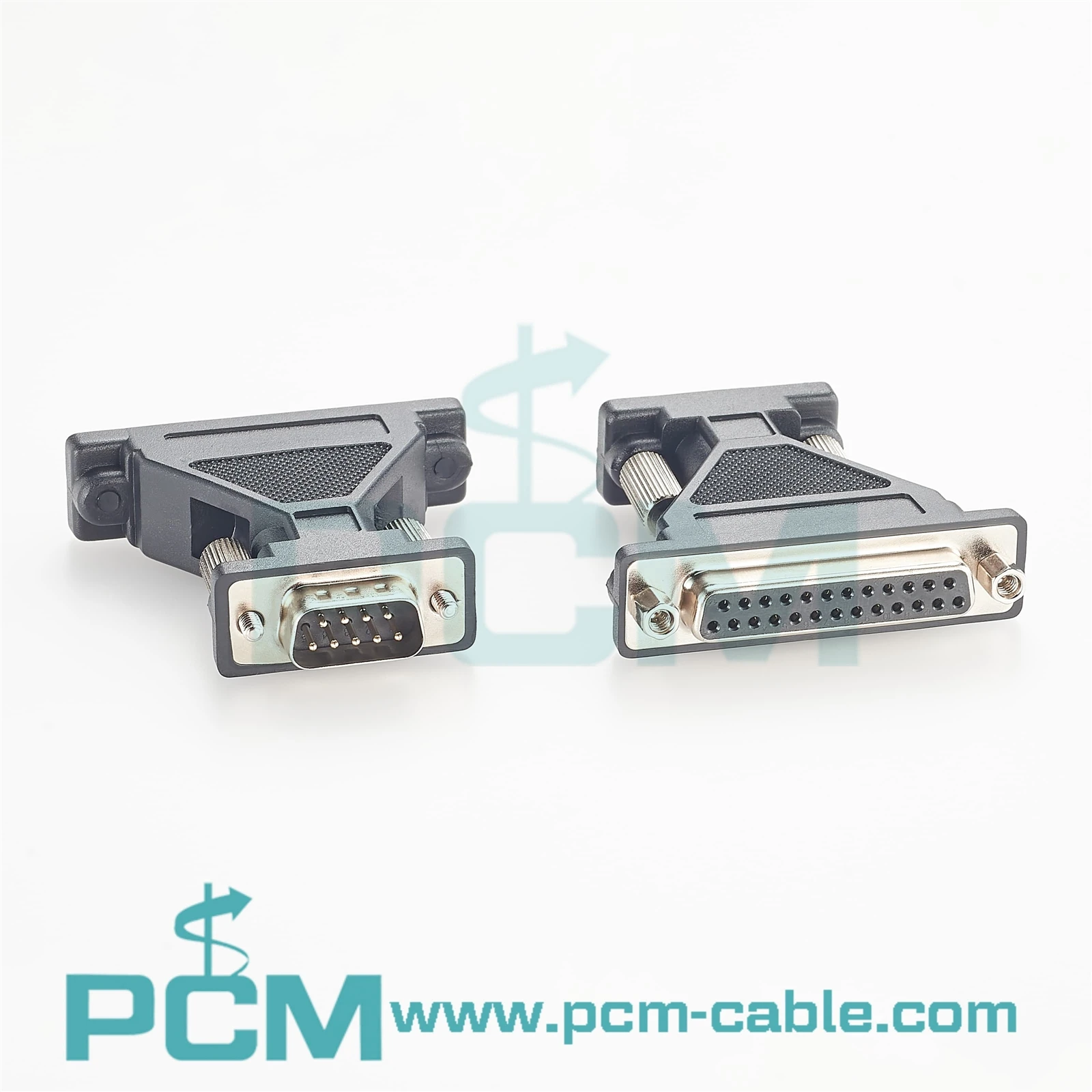

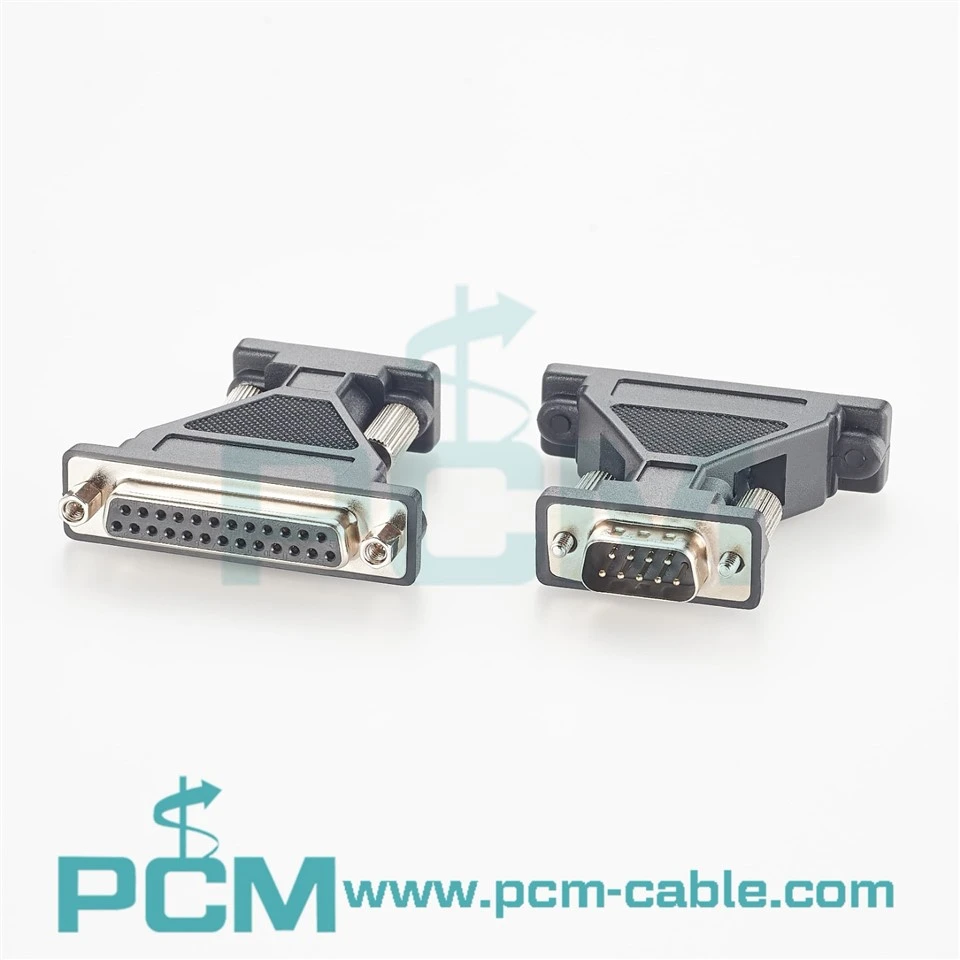

DB25 Fi pou DB9 Gason RS232 adaptè
PCM Cable co, Ltd se youn nan dirijan DB25 Fi a DB9 Gason RS232 Adaptè manifaktirè yo ak founisè nan Lachin. Byenveni nan wholesale bon jan kalite pwodwi Customized nan pri rabè soti nan faktori nou an. Kontakte nou pou sitasyon pi ba ak echantiyon gratis.
Ki fèk devlopePremye Kab PCM-KW-686se yon kontra enfòmèl antDB25 Fi pou DB9 Gason D-Sub seri adaptèfèt pou bay yon tranzisyon koòdone fizik ant ekipman eritaj, câbles oswa sistèm seri lè l sèvi avèk yon koneksyon gason DB25 ak anviwònman en ki mande yon konfigirasyon koòdone gason DB9.
Pou PLC, òdinatè endistriyèl, modèm, sistèm POS, sèvè seri, ekipman akizisyon done{0}} ak periferik eritaj ki rete nan sèvis aktif, ranplase yon kontwolè tout antye, aparèy kominikasyon oswa enfrastrikti kab enstale tou senpleman paske fòma konektè DB25 ak DB9 diferan ka ajoute yon pri modènizasyon ki pa nesesè.
PCM-KW-686 bay yon achitekti D-Sub adaptè kontra enfòmèl ant pou antretyen ekipman eritaj, migrasyon koòdone, entegrasyon sistèm ak depanaj jeni.
Avi Konpatibilite
PCM-KW-686 se yon adaptè koòdone, pa yon konvètisè pwotokòl otomatik. Toujou verifye plasman peny ekipman an, sèks konektè, estanda kominikasyon ak konfigirasyon fil elektrik anvan enstalasyon an. Yon konektè DB25 ka pote RS-232, yon lòt estanda seri, yon koòdone paralèl oswa siyal manifakti espesifik.
Avantaj Nwayo: Konsève Legacy Serial Enfrastrikti
Valè prensipal PCM-KW-686 se pa tou senpleman konvèti "25 broch nan 9 broch." Li bay yon tranzisyon mekanik ak elektrik ant de fòma konektè D-Sub nan sistèm kote kat siyal la te deja verifye. Pou PLC, modèm, PC endistriyèl, tèminal POS oswa ekipman tès ki rete operasyonèl, apwòch sa a ka anpeche ekipman ki pa gen okenn sèvis pou pran retrèt sèlman paske jenerasyon konektè diferan.
Koneksyon ki estab: D-Sub akoupman ak retansyon dwe verifye
DB25 ak DB9 yo etabli fòma D-Sub konektè, men operasyon serye depann de plis pase kontak kwaze. Ekipman an ta dwe verifye sèks konektè, vis oswa aranjman retansyon, clearance ki antoure ak chaj mekanik aplike apre enstalasyon an. Nan anviwònman Vibration, yon kab ekstèn lou pa ta dwe kontinyèlman transfere moman koube nan PCM -KW-686 nan pò D-Sub ekipman an; ka bezwen plis sipò pou kab.
Kondisyon pou Enstalasyon: Verifye Sèks, DTE/DCE ak Pinout Premye
Omwen kat atik yo ta dwe verifye anvan enstalasyon.
Premyèman, konfime sèks koòdone pou ekipman an konpayon kòrèkteman ak DB25 Fi ak DB9 Gason fini.
Dezyèmman, verifye kat pin entèn DB25-a-DB9 PCM-KW-686.
Twazyèmman, idantifye wòl DTE/DCE yo paske wòl ekipman RS-232 afekte si yon aranjman dirèk oswa kwazman obligatwa.
Katriyèmman, detèmine egzijans lanmen yo. Gen kèk sistèm ki itilize sèlman TxD, RxD ak Ground, pandan ke lòt moun mande pou RTS, CTS, DSR, DTR, DCD ak RI.
Pwodwi spesifikasyon
| Non pwodwi | DB25 Fi pou DB9 Gason D-Sub adaptè |
| Premye kab P/N | PCM-KW-686 |
| Konektè P1 | DB25 Fi, Nwa Izolan, Nikèl-Koki Plake |
| Konektè P2 | DB9 Gason, Nwa Izolan, Nikèl-Koki Plake |
| Estrikti | Entegre Adaptè Dwat |
| Longè an jeneral | 49.5 ± 1 mm |
| DB25 Side Wotè | 55.5 mm |
| DB9 Side Wotè | 33.9 mm |
Ekspozisyon pwodwi yo
Karakteristik pwodwi
DB25 fi pou DB9 gason entèfas konbinezon
PCM-KW-686 konbine yon konektè 25-pin D-Sub fi ak yon konektè gason 9{-pin D-Sub nan yon sèl kò adaptè kontra enfòmèl ant. Konpare ak lè l sèvi avèk yon kab konvèsyon DB25-a-DB9 ki pi long, konfigirasyon sa a se patikilyèman itil lè pò yo sitiye tou pre ansanm, espas kabinè a limite oswa se sèlman yon tranzisyon konektè-fòma obligatwa.
Ki fèt pou Legacy Serial Interface Migrasyon
Anpil eritaj contrôleur endistriyèl, modèm, sèvè seri ak aparèy periferik toujou itilize koneksyon DB25, pandan y ap pi nouvo tèminal sèvis, Pwodwi pou Telefòn seri ak òdinatè endistriyèl pi souvan itilize DB9 interfaces. Lè kat jeyografik la konpatib, PCM-KW-686 bay yon tranzisyon ant anviwònman DB25 ak DB9 sa yo epi li ka ede pwolonje lavi itil nan ekipman seri ansyen yo.
Konpak kab-Achitekti adaptè gratis
PCM-KW-686 itilize yon achitekti adaptè D-Sub dirèk san yon lòt kab konvèsyon long. Nan kabinèt kontwòl yo, ban sèvis laboratwa yo, panno dèyè ekipman yo ak zòn pò seri ki gen anpil moun, sa ede diminye bouk kab ki pa nesesè yo, akimilasyon kab ak kondisyon adisyonèl pou fikse yo.
Adaptasyon pasif entèfas
PCM-KW-686 pozisyone kòm yon adaptè D-Sub koòdone pasif epi li pa ta dwe entèprete kòm yon konvètisè USB-a-RS232, konvètisè pwotokòl oswa konvètisè nivo siyal. Lè kat pin entèn li yo configuré pou ekipman RS-232 sib la, li bay remap siyal fizik olye ke chanje vitès baud, pwotokòl, nivo vòltaj oswa fòma done.
Senaryo Aplikasyon debaz yo
PLC pwogramasyon ak antretyen ekipman endistriyèl
Apwopriye pou sèvis PLCs, contrôleur endistriyèl, periferik CNC ak ekipman automatisation eritaj ki toujou sèvi ak DB25 entèfas seri. Lè òdinatè sèvis, Pwodwi pou Telefòn seri oswa ekipman tès yo itilize koneksyon DB9, PCM-KW-686 ka bay tranzisyon koòdone obligatwa apre yo fin verifye pinout aparèy la.

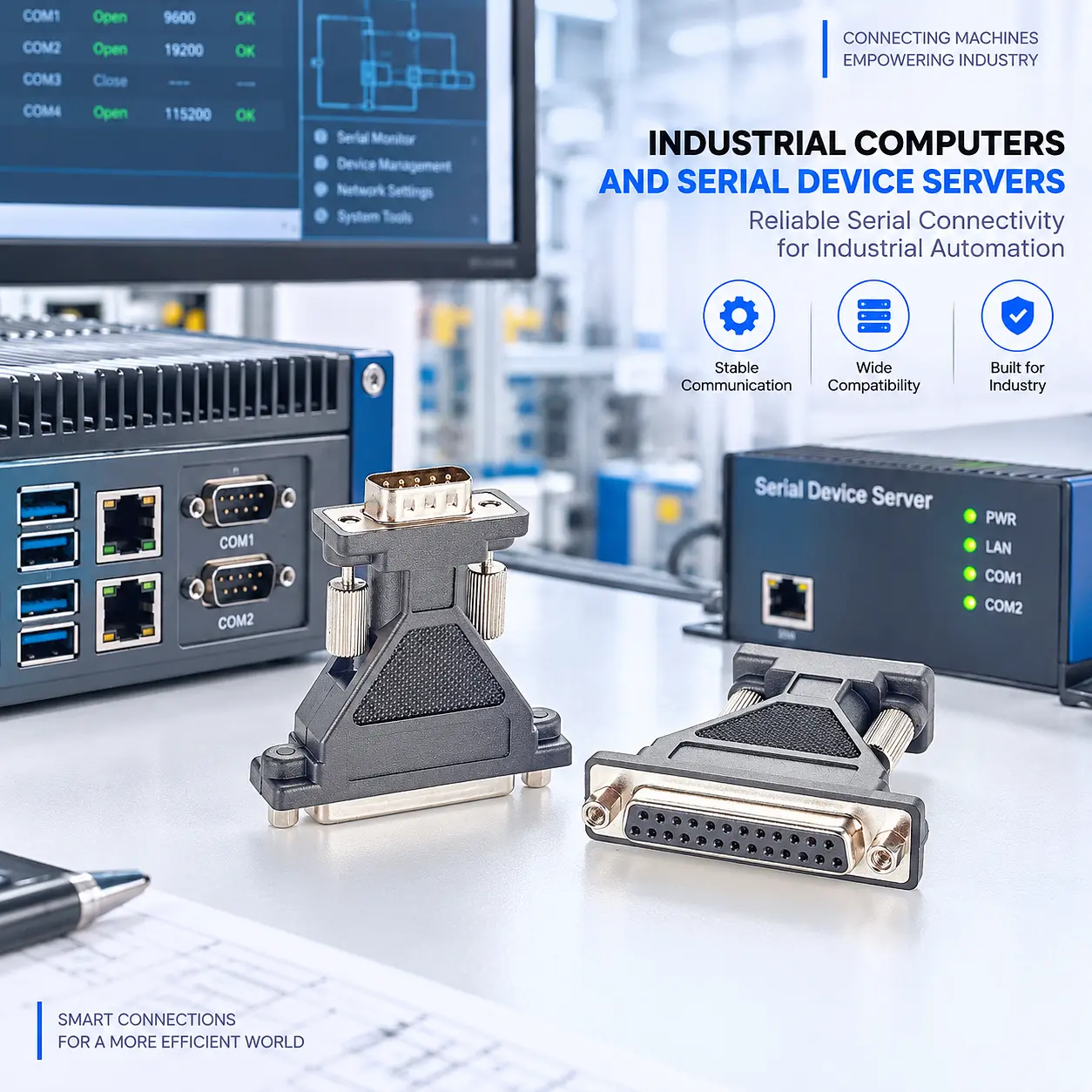

Òdinatè endistriyèl ak sèvè seri
Adaptè a ka sipòte adaptasyon koòdone DB25 / DB9 nan PC endistriyèl, sistèm ekspansyon seri, serveurs tèminal ak kabinèt kominikasyon endistriyèl, patikilyèman nan pwojè ajou kote eritaj ak nouvo ekipman dwe coexist ak tout enfrastrikti seri a pa ka ranplase nan yon fwa.
Akizisyon Done ak Ekipman Laboratwa
Apwopriye pou adaptasyon koòdone sou sistèm DAQ, enstriman mezi, kontwolè tès ak ekipman seri laboratwa eritaj. Lè pwotokòl ki egziste deja a ak pinout rete san okenn chanjman epi sèlman fòma ekstèn D-Sub konektè a dwe adapte, yon adaptè DB25 Fi ak DB9 Gason kontra enfòmèl ant ka diminye nesesite pou fabrike yon asanblaj kab konplètman nouvo.
Avantaj pèfòmans debaz yo
Diminye Legacy-Kou Mizajou Entèfas Sistèm
Nan yon sistèm seri eritaj fonksyone, ranplase yon kontwolè, aparèy periferik oswa asanble kab konplè sèlman paske fòma konektè DB25 ak DB9 diferan pa toujou nesesè. Lè kat jeyografik la konpatib, PCM-KW-686 ka kenbe ekipman ki egziste deja epi redwi depans ki pa nesesè pou ranplasman pyès ki nan konpitè ak rewire.
Diminye konpleksite adaptè milti-etap
Chaîne plizyè chanjman sèks, câbles kout ak Pwodwi pou Telefòn seri ogmante egzijans espas -dèyè panèl la epi prezante lòt koneksyon mekanik ak pwen depanaj. PCM-KW-686 konsolide tranzisyon DB25 Fi ak DB9 Gason an nan yon sèl nœud koòdone, senplifye chemen koneksyon an lè fil elektrik sib la konpatib.
Sipòte pi rapid depanaj jaden
Lè yo konbine koòdone DB25 ak DB9 ki soti nan jenerasyon ekipman diferan, echèk ka soti nan sèks konektè, kat pin, wòl DTE/DCE, konfigirasyon handshake oswa paramèt ekipman yo. Yon adaptè DB25-a-DB9 byen presize ede enjenyè separe pwoblèm konektè-fòma pwoblèm ak pwoblèm pwotokòl oswa konfigirasyon aparèy, amelyore efikasite depanaj.
Apwopriye pou Envantè sèvis OEM estanda
Pou OEM yo ak entegratè sistèm yo kenbe plizyè jenerasyon ekipman seri, yon adaptè DB25 Fi a DB9 Gason estanda ka diminye nesesite pou câbles konvèsyon enpwovize. Vèsyon pinout klè, etikèt pati-nimewo ak kontwòl anbalaj ka ede tou anpeche variants modèm dirèk ak nil-yo melanje pandan operasyon sèvis yo.
Kesyon yo poze souvan
Q1: Èske PCM-KW-686 se yon konvètisè pwotokòl?
A1: Non. PCM-KW-686 se yon adaptè pasif DB25 Fi pou DB9 Gason D-Sub adaptè epi li pa gen okenn sikwi USB-a-RS232 chipset, MCU, konvèsyon UART, izolasyon siyal oswa sikwi konvèsyon pwotokòl-. Wòl li se bay koòdone fizik D-Sub ak adaptasyon liy siyal apre yo fin verifye kat pin entèn la.
Q2: Èske li konpatib ak chak aparèy RS-232?
A2: Pa gen okenn konpatibilite inivèsèl ka garanti. Tout bagay dwe verifye koòdone DB25/DB9, sèks konektè, wòl DTE/DCE, direksyon TxD/RxD, kenkayri lanmen ak pinout entèn. De aparèy ki itilize RS-232 pa otomatikman konekte dirèkteman.
Q3: Èske yo ka Customized Vis oswa Lojman diferan?
A3: Materyèl retansyon, materyèl lojman, koulè ak logo yo ka Customized selon kondisyon ekipman -panèl, D-Sub Jack-konstriksyon vis ak espas ki disponib. Yo ta dwe bay desen mekanik ekipman oswa spesifikasyon konektè ki egziste deja pou verifikasyon.
Pwodwi Desen
