RJ45 GigE Vision Endistriyèl Kamera Done Kab: Karakteristik, Aplikasyon ak Gid Seleksyon
Aprann kijan PCM-S{-0565 RJ45 GigE Vision kab kamera a konbine kapasite CAT6A 10GbE, M2 orizontal bloke, 26AWG segondè-flex konstriksyon ak pwoteksyon doub pou vizyon machin, kamera endistriyèl, robotik ak sistèm automatisation.
PCM-S-0565 se yon 2m/5m CAT6A GigE Vision kamera endistriyèl kab ki itilize 26AWG segondè -flex PVC kab, papye ak galon pwoteksyon, yon M2 orizontal bloke RJ45 konektè gason ak yon konektè estanda RJ45 gason pou sistèm vizyon machin konpatib gwo vitès.
Entwodiksyon rapid pwodwi
PCM-S-0565 se yon kab kamera Ethernet endistriyèl CAT6A wo-flex ki gen yon konektè RJ45 M2 orizontal bloke, doub pwoteksyon ak kapasite lyen jiska 10GbE pou ekipman konpatib vizyon machin.
| Non pwodwi | RJ45 GigE Vision Endistriyèl Kamera Done Transmisyon Kab |
| Premye kab P/N | PCM-S-0565 |
| Konektè A | RJ45 8P8C Gason ak M2 Lock |
| Konektè B | RJ45 8P8C Gason |
| Longè | 2m/5m |
| Kategori kab | CAT6A |
| Kalib | 26AWG |
| Kab OD | 6.6mm |
| Aplikasyon | GigE Vizyon / Vizyon machin |
PCM-S-0565 vs Creole CAT6A RJ45 Kab
| Atik Konparezon | PCM-S-0565 | Creole CAT6A RJ45 Kab |
|---|---|---|
| RJ45 8P8C | Wi | Wi |
| CAT6A | Wi | Gade pwodwi yo |
| Jiska 10GbE | Wi | Gade pwodwi yo |
| Segondè -Kab Flex | Wi | Anjeneral Non |
Ki sa ki se yon kab kamera endistriyèl RJ45 GigE Vision?
RJ45 GigE Vision endistriyèl kamera done transmisyon kab se yon kalite ki itilize pou kamera endistriyèl ak:
Endistriyèl PC / Frame Grabber / Ethernet NIC / Vizyon Kontwolè / Endistriyèl switch
Itravès rezo endistriyèl ki transmèt done imaj Ethernet youn ak lòt.
PCM-S-0565 jiska:RJ45 - CAT6A pè trese ki pwoteje - RJ45Etabli gwo -vitès Ethernet koneksyon fizik.
Yon bout ajoute yon estrikti M2 horizontallocking, ki pèmèt fikse mekanik ak kamera endistriyèl ki gen twou korespondan aliye.
Ki sa ki GigE Vision?
GigE Vision se yonestanda kominikasyon vizyon machin endistriyèl-baze sou enfrastrikti Ethernet, ki pèmèt transmisyon imaj-done, dekouvèt aparèy, ak kontwòl kamera ant kamera endistriyèl ak sistèm pwosesis vizyon-.
Yon achitekti tipik konsiste deKamera Endistriyèl → Ethernet Kab → NIC / Endistriyèl Chanjman → Vizyon PC → Lojisyèl Pwosesis Imaj.
Konpare ak kèk koòdone kamera pwopriyetè, sistèm vizyon ki baze sou Ethernet-ofri rezo estandadize, kapasite kab pi long, yon ekosistèm pyès ki nan konpitè ki gen matirite, ak topoloji rezo fleksib pou vizyon machin, enspeksyon otomatik, vizyon robot, ak aplikasyon pou imaj endistriyèl.
Defi Koneksyon Vizyon Machin komen
Valè pwodwi debaz
PCM-S-0565
Valè pwodwi debaz PCM-S-0565 ka rezime jan sa a:
◆ CAT6A Transmisyon Vizyon machin gwo-
PCM-S-0565 karakteristik aAchitekti rezo gwo-CAT6Afèt pou GigE Vision kamera endistriyèl ak sistèm vizyon machin. Li bay yon fondasyon transmisyon fizik serye pou imaj-wo rezolisyon, kouran videyo kontinyèl, ak done kontwòl, ki sipòtejiska 10GbE aplikasyon yolè chanèl konplè a ak ekipman konekte yo konpatib.
◆ M2 bloke koneksyon RJ45
Konpare ak konektè konvansyonèl ki pa -bloke RJ45, PCM-S-0565 itilize yonM2 orizontal bloke estrikti RJ45amelyore estabilite koneksyon mekanik ak diminye dekoneksyon aksidan ki te koze pa Vibration, mouvman, oswa operasyon kontinyèl. Li byen adapte pou vizyon machin, kamera endistriyèl, vizyon robot, ak ekipman pwodiksyon otomatik.
◆ Segondè -Flex Kab & Doub Pwoteksyon
La26AWG segondè -flex kabbalanse gwo-transmisyon vitès, fleksibilite, ak kondisyon fil elektrik ekipman yo. Konbine akFOIL + trese pwoteksyon, li ede redwi entèferans elektwomayetik soti nan motè, servo kondui, ak lòt ekipman endistriyèl, bay pwoteksyon amelyore pou gwo -siyal diferans vitès nan anviwònman elektrik mande.
◆ Longè fleksib ak vizyon-Design sistèm
PCM-S-0565 disponib nan2 m ak 5 m longèpou distans enstalasyon diferan ant kamera endistriyèl, contrôleur vizyon, ak ekipman rezo. Li apeprè6.6 mm ODbalanse pwoteksyon, fleksibilite, ak dimansyon mekanik. Kab la fèt pouGigE Vision, kamera endistriyèl, enspeksyon vizyon machin, ak sistèm vizyon robotik.

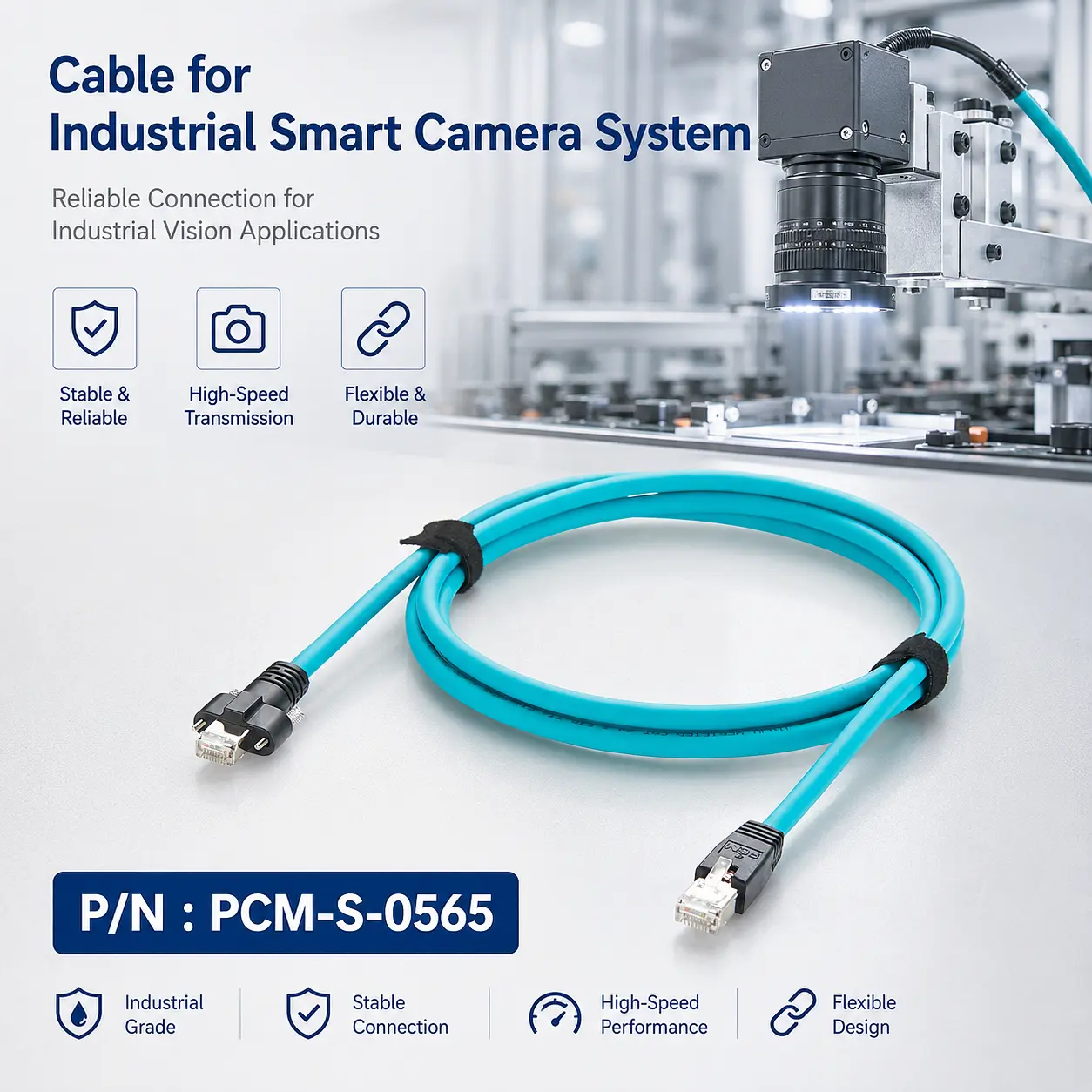

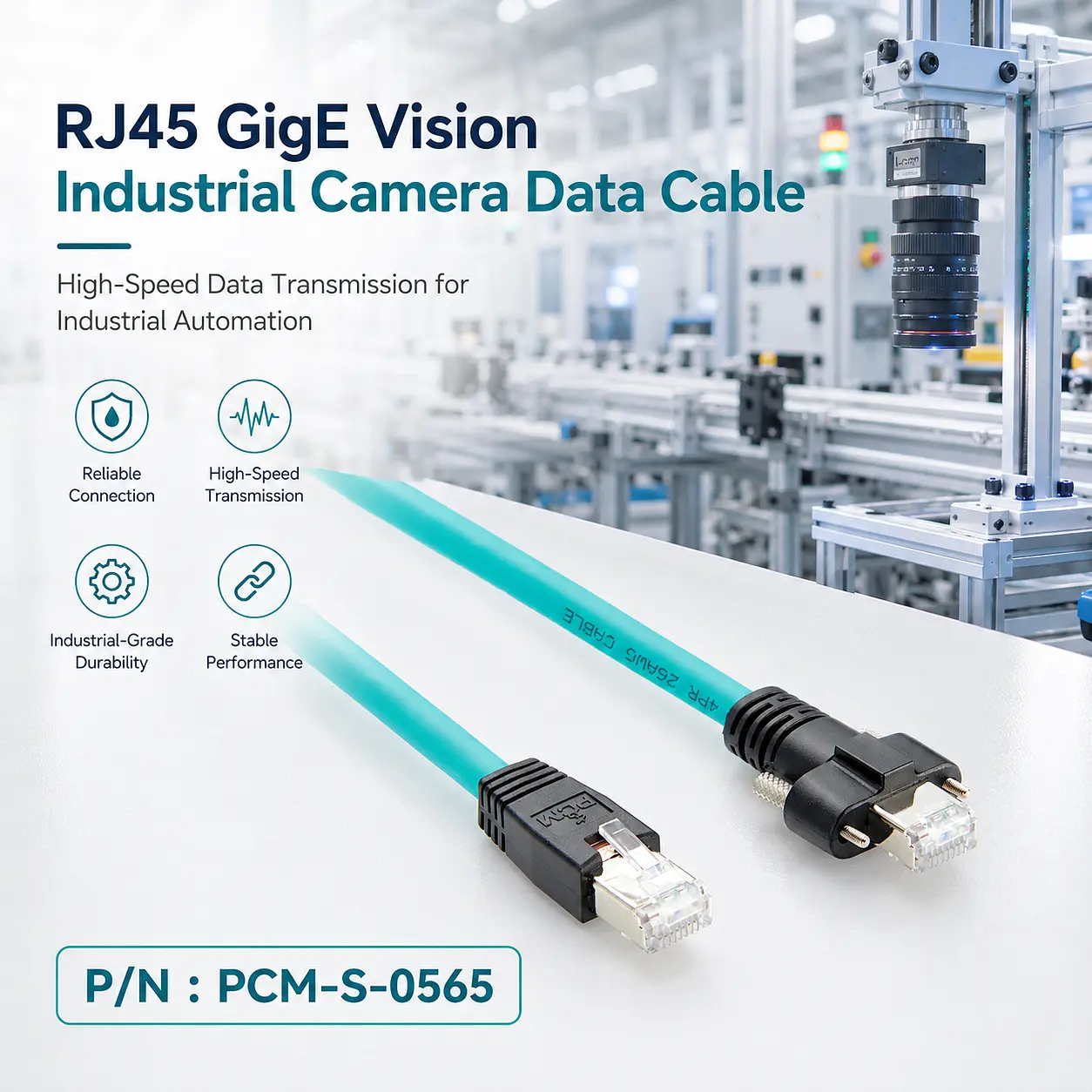

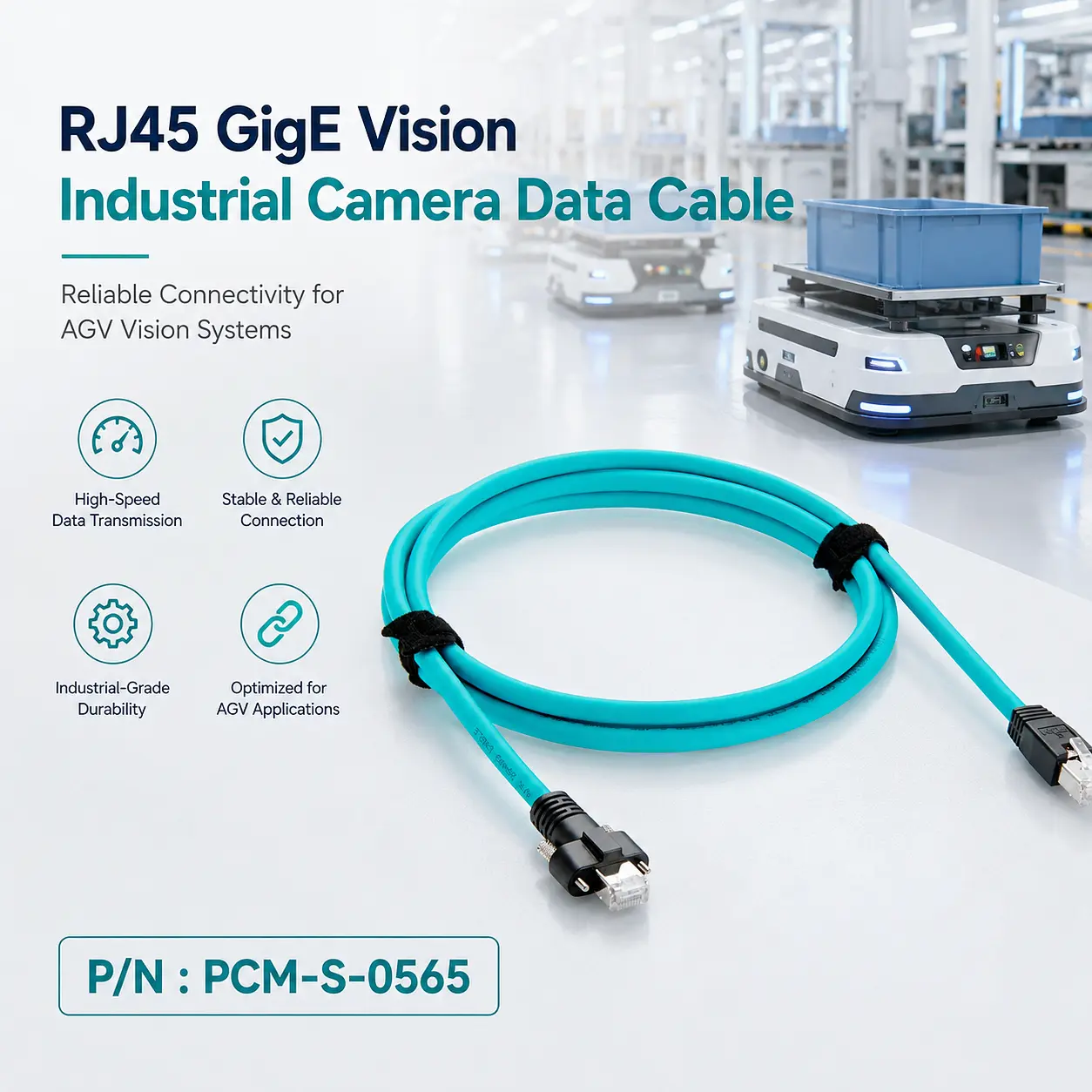

Ekspozisyon pwodwi yo

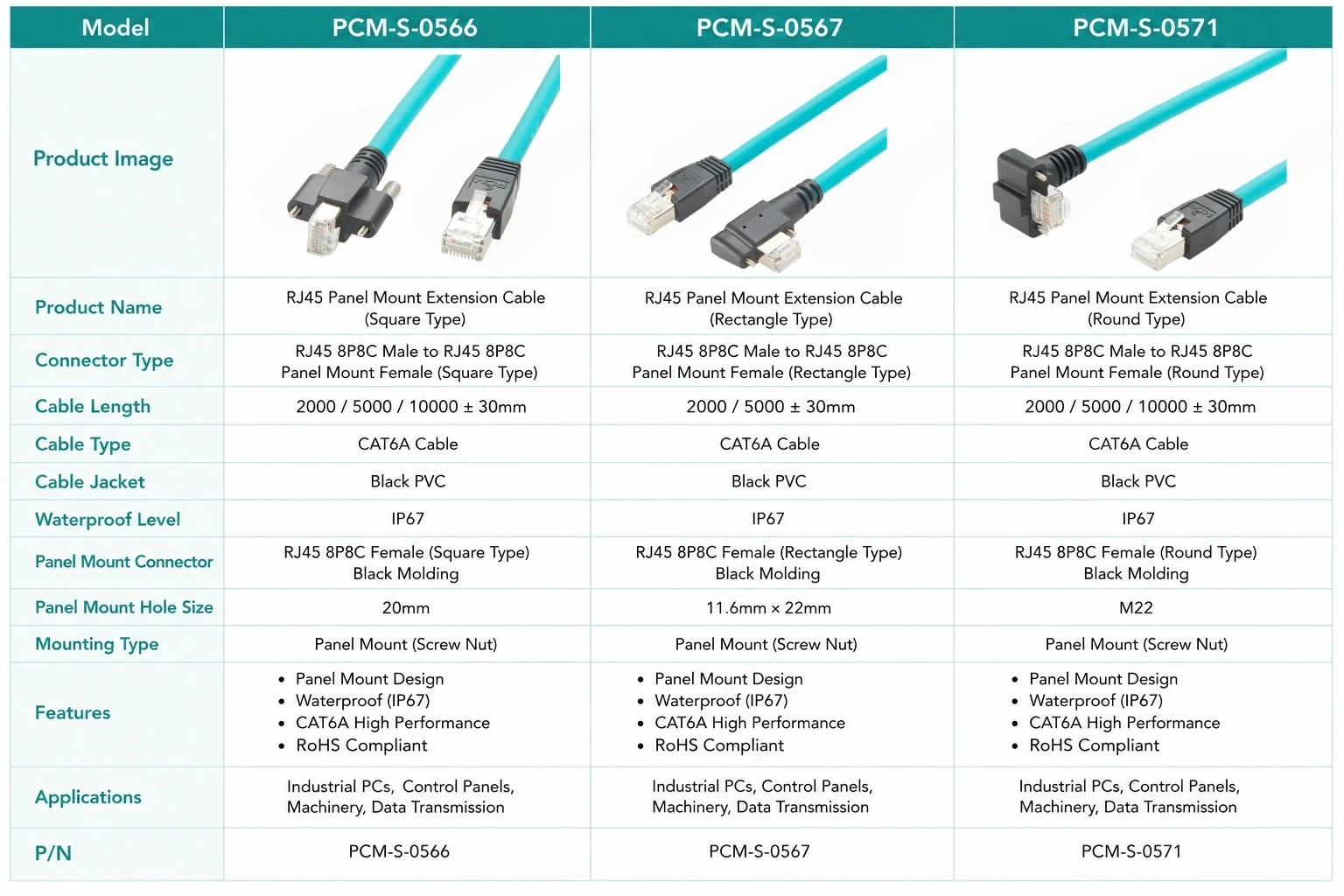

Pwodwi menm jan an
Deklarasyon konpatibilite
Verifikasyon konpatibilite
PCM-S-0565 itilize yonRJ45 8P8C entèfasak yon estrikti koneksyon ki fèt ak referans aTeledyne FLIR ACC-01-2100konpatibilite.
Sepandan, kwazman mekanik RJ45 pou kont li pa garanti konpatibilite ak chak kamera endistriyèl. Verifye modèl kamera a, M2 bloke -jeometri twou, oryantasyon RJ45, plasman pin, diferans-konfigirasyon pè, vitès Ethernet, ak espesifikasyon pò kamera anvan seleksyon an.
Avi Konpatibilite Teknik
PCM-S-0565 itilize asegondè -flex CAT6A kab, bay yon fondasyon transmisyon fizik pou gwo-Ethernet ak aplikasyon potansyèl 10GbE. Vitès rezo aktyèl la toujou depann de kamera PHY, NIC, switch, revokasyon konektè, kontinwite pwoteksyon, longè kab, ak pèfòmans chanèl konplè.
Pou aplikasyon robotik, trennen-chèn, oswa kontinyèl-mouvman, yo ta dwe konfime reyon minimòm koube a, sik flex, kondisyon mouvman, ak pèfòmans lavi flex- verifye.
Ki jan yo chwazi yon kab kamera endistriyèl GigE Vision?
Kouman pou mwen verifye kamera ak konpatibilite bloke?
Verifye pò a RJ45, pozisyon vis M2, direksyon bloke ak clearance konektè kont desen kamera a.
Kouman pou mwen chwazi ant 1GbE ak 10GbE?
Chwazi Pleasant kab selon kamera, NIC ak achitekti rezo a. Yon kab ki pi wo -kategori pa ka amelyore koòdone kamera a li menm.
Fiks oswa segondè -Flex Kab?
Pou sistèm k ap deplase, evalye reyon koube, distans vwayaje, akselerasyon ak flechi-lavi olye ke w konte sèlman sou tèm "wo -flex."
Ki jan yo ta dwe verifye pwoteksyon?
Verifye kontinwite pwoteksyon soti nan kab la nan plak pwotèj RJ45 la ak chasi ekipman pou pèfòmans EMC efikas.
Kapasite pèsonalizasyon
↕ Custom Locking RJ45
Bloke jeyometri, pozisyon vis ak kamera -retansyon mekanik bò ka Customized.
□ Longè kab Custom
Longè kab ka Customized selon distans kamera-a-kontwolè.
◉ Personnalisation kategori kab
Ka -kategori ak estrikti gwo-vitès yo ka chwazi selon kondisyon Ethernet bandwidth.
⚙ Personnalisation Fleksibilite
Fleksibilite ka pèsonalize pou aplikasyon fiks, repetitif-mouvman, robotik oswa trennen-.
⌘ Jacket Materyèl pèsonalizasyon
PVC, TPU ak lòt materyèl jakèt endistriyèl ka chwazi dapre anviwònman an opere.
◇ OEM/ODM machin vizyon kab
OEM/ODM machin -vizyon kab Ethernet yo ka devlope ak elektrik, segondè-frekans, pwoteksyon ak aplikasyon-validasyon espesifik.
Konklizyon:
PCM-S-0565 entegre CAT6A Ethernet pèfòmans, M2 orizontal bloke, doub pwoteksyon ak gwo -konstriksyon kab flechi pou aplikasyon pou machin-vizyon mande.
Yo ta dwe chwazi kab la dapre pò kamera egzak la, vitès Ethernet, jeyometri bloke, pwofil mouvman ak achitekti sistèm konplè olye ke aparans konektè pou kont li.
FAQ pwodwi
Èske GigE Vision vle di 10GbE?
Non. GigE Vision ak vitès lyen Ethernet yo gen rapò men yo pa idantik konsèp.
Poukisa itilize M2 Locking?
Verrouillage M2 amelyore retansyon mekanik nan sistèm k ap deplase oswa vibrasyon-.
Poukisa itilize CAT6A?
CAT6A bay gwo -bandwidth fizik-kapasite kouch pou mande aplikasyon endistriyèl Ethernet D '.
Kisa Doub Pwoteksyon fè?
Foil ak galon pwoteksyon ede diminye entèferans elektwomayetik.
Èske lòt longè ka Customized?
Wi. Validasyon gwo-vitès rekòmande apre w fin chanje longè kab la.
Kouman pou mwen konfime konpatibilite kamera?
Bay modèl kamera egzak la, desen pò, jeyometri bloke, vitès Ethernet, longè kab ak kondisyon mouvman pou verifikasyon konpatibilite.
