Nano SIM Panel Mount Extension Cable Guide: IP67 M22 Waterproof FPC SIM Extender Pou Endistriyèl IoT, 4G/5G Gateways ak Aparèy Deyò - Nouvèl

Kisa atik sa a kouvri?

Nan routeurs endistriyèl yo, pòtay 4G/5G, sistèm siveyans deyò, tèminal machin ak ekipman vil entelijan -, priz Nano SIM souvan monte dirèkteman sou PCB entèn la. Pandan ke sa a se mekanikman senp, ranplase yon kat SIM oswa chanje sèvis rezo a ka mande pou louvri patiraj la oswa pasyèlman demonte ekipman an.

Sèvi ak kab Premier laPCM-KW-553 panèl mòn Nano SIM ekstansyon kabkòm yon egzanp, atik sa a eksplike achitekti ekstansyon panèl Nano SIM, fondamantal koòdone Nano SIM, M22 dèyè-panèl aliye, sele IP67, pouse-pouse kat retansyon, ultra-wotaj FPC mens, seleksyon pwodwi, risk konpatibilite ak OEM / ODM personnalisation.

Entwodiksyon rapid pwodwi

PCM-KW-553 itilize konfigirasyon sa a:

Nano SIM Ploge → 200±5 mm FPC fleksib → Pouse-Pouse Nano SIM Dèyè Panel Mount Socket

Bò panèl la sèvi ak yon lojman alyaj nwa-aliminyòm ak yon fil metrik M22. Yon bag O -, estrikti konpresyon fil ak sipò ABS entèn fòme sistèm aliye mekanik ak sele.

0.15 mm ultra-FPC mens la ka dirije nan espas entèn limite, deplase koòdone nan Nano SIM soti nan zòn PCB a nan patiraj ekipman an pou ranplasman SIM pi fasil san yo pa louvri aparèy la.

Non pwodwi	Panel Mount Nano SIM ExtensionCable
Premye kab P/N	PCM-KW-553
Konektè A	Nano SIM Socket, PanelMount dèyè
Konektè B	Nano SIM Ploge
Longè kab	200+5 mm
Kalite kab	Jòn fleksib FPC
FPC epesè	0.15 mm
Koupe panèl	21 mm
Montage fil	M22 fil metrik

Deklarasyon konpatibilite

PCM-KW-553 fèt pou aplikasyon estanda Nano SIM epi li ka itilize ak koòdone konpatib Nano SIM nan 4G LTE, modil selilè 5G, routè endistriyèl, pòtay ak ekipman kominikasyon entegre.

Sepandan:

Menm fòma kat Nano SIM la pa garanti chak priz SIM ki monte sou PCB-se mekanikman konpatib ak menm ploge ekstansyon SIM la.

Konpatibilite aktyèl la depann de konsepsyon priz SIM kat mèr la, direksyon ensèsyon an, pozisyon kontak, presyon kontak, pwofondè priz ak achitekti modil kominikasyon -.

Se poutèt sa, desen mekanik, nimewo pati priz oswa echantiyon aparèy fizik yo ta dwe verifye anvan pwodiksyon volim.

Avi Konpatibilite Teknik

PCM-KW-553 se fondamantalman yon eleman ekstansyon SIM-koòdone mekanik ak elektrik. Li pa chanje estanda selilè ki sipòte pa modil kominikasyon lame a epi li pa ka amelyore yon aparèy 4G a 5G.

Pa egzanp, si modil lame a sèlman sipòte 4G LTE, enstale PCM-KW-553 epi mete yon SIM konpayi asirans 5G pa otomatikman bay koneksyon 5G. Kapasite rezo toujou depann sou modèm, bande de baz, bann frekans sipòte ak konfigirasyon konpayi asirans lan.

SIM-fyab ekstansyon tou depann sou kalite kontak PCB priz, koube FPC, estrès enstalasyon ak kat-kondisyon manyen.

Konesans debaz sou pwodwi

Ki sa ki se yon kab ekstansyon Panel Mount Nano SIM?

Yon panèl mòn Nano SIM ekstansyon kab se yon asanble koneksyon ki fèt pou deplase yon koòdone entèn Nano SIM nan deyò yon patiraj ekipman.

Estrikti tipik li yo konsiste de yon ploge ki gen fòm Nano SIM-, yon koneksyon FPC fleksib ak yon priz ekstèn SIM ki monte sou panèl ekipman an.

Apre enstalasyon, plak mèr la toujou sèvi ak priz orijinal Nano SIM li pou koneksyon elektrik, pandan y ap deplase aktyèl pozisyon kat SIM itilizatè a-aksesib a nan patiraj la.

Konfigirasyon sa a itil espesyalman pou ekipman endistriyèl kote aksè PCB entèn difisil men ranplasman SIM peryodik obligatwa.

Ki sa ki Nano SIM?

Nano SIM se yon fòma kat SIM kontra enfòmèl ant ki lajman itilize nan ekipman modèn kominikasyon selilè, tankou smartphones, pòtay endistriyèl, routè 4G/5G, tèminal IoT ak sistèm machin ki konekte-.

Fonksyon prensipal li se pou konsève idantite abònen ak enfòmasyon otantifikasyon ki gen rapò ak konpayi asirans -pou yon modèm selilè ka anrejistre epi kominike atravè yon rezo mobil.

Pou ekipman endistriyèl, operasyon SIM enplike plis pase gwosè kat fizik. Sipò konpayi asirans, paramèt APN, gwoup frekans modèm, estanda selilè ak konfigirasyon lojisyèl aparèy yo dwe konsidere tou.

Ki jan yon kab ekstansyon panèl Nano SIM travay?

Plòg Nano SIM nan PCM-KW-553 mete nan priz SIM ki egziste deja sou plak mèr ekipman an.

FPC fleksib a Lè sa a, pwolonje koòdone elektrik SIM nan panèl ekipman an.

Kat Nano SIM aktyèl la antre nan priz ekstèn panèl la-monte.

Soti nan yon pèspektiv sistèm, asanble a fèSIM koòdone demenajman, pa anplifikasyon siyal selilè oswa konvèsyon pwotokòl.

Ki sa IP67 vle di?

IP67 jeneralman endike yon wo nivo pwoteksyon kont pousyè ak dlo tanporè imèsyon anba kondisyon tès espesifye.

PCM-KW-553 sèvi ak yon bag O, lojman aliminyòm, konpresyon fil M22 ak estrikti sipò entèn kòm yon pati nan konsepsyon sele li yo.

Sepandan:

Yon konektè IP67-rated pa otomatikman garanti ke ekipman konplè enstale a pral reyalize pwoteksyon IP67.

Pèfòmans sele final la tou depann de dekoupaj panèl la, tolerans, epesè panèl, konpresyon O-bag, koupl enstalasyon ak konsepsyon patiraj an jeneral.

Pwen Doulè ak Valè Pwodwi

◆ Defi 1:

Kat SIM entèn yo difisil pou ranplase

Anpil routeurs endistriyèl ak contrôleur kominikasyon monte priz SIM dirèkteman sou PCB entèn la.

Yon fwa ke ekipman an enstale nan yon kabinè deyò, machin oswa kote ki wo, ranplasman SIM ka mande pou fèmen, ouvèti patiraj oswa demonte pasyèl.

Yon ekstansyon SIM pou monte panèl deplase pwen sèvis la nan patiraj la epi senplifye antretyen.

◆ Defi 2:

Ouvèti patiraj repete ogmante pri sèvis la

Chanjman konpayi asirans yo, depanaj SIM, komisyonin ekipman ak deplwaman sou teren yo ka mande pou ranplasman SIM.

Si chak chanjman SIM mande pou ouvè patiraj la, tan sèvis ogmante epi sele, vis ak estrikti pwoteksyon yo ka tou detounen.

Deplase priz SIM la deyò diminye ekipman demonte nesesè.

◆ Defi 3:

Ekipman deyò mande pou pwoteksyon anviwònman an

Yon priz estanda SIM louvri jeneralman pa fèt pou ekspoze dirèk deyò.

Lapli, pousyè, imidite ak kontaminan ka diminye fyab koòdone.

Yon estrikti panèl IP67 konbine aksè ekstèn SIM ak eleman sele ak yon lojman metal, ki fè li pi apwopriye pou tèminal kominikasyon deyò.

PCM-KW-553 IP67 Nano SIM Panel Mount Extension Cable

PCM-KW-553 fèt pou ekipman kominikasyon endistriyèl ki mande pwoteksyon deyò, ranplasman SIM pratik ak routage entèn kontra enfòmèl ant.

Achitekti prensipal li se:

Nano SIM Ploge → 200±5 mm / 0.15 mm FPC → Pouse-Pouse Nano SIM Panel Socket → M22 Aliminyòm Lojman

Ploge nan Nano SIM konekte ak priz mèr ki deja egziste a, FPC a pwolonje koòdone a, priz panèl la bay aksè kat itilizatè a, ak lojman aliminyòm M22, O-ring ak estrikti fèmen bay retansyon panèl ak sele.

Aplikasyon:

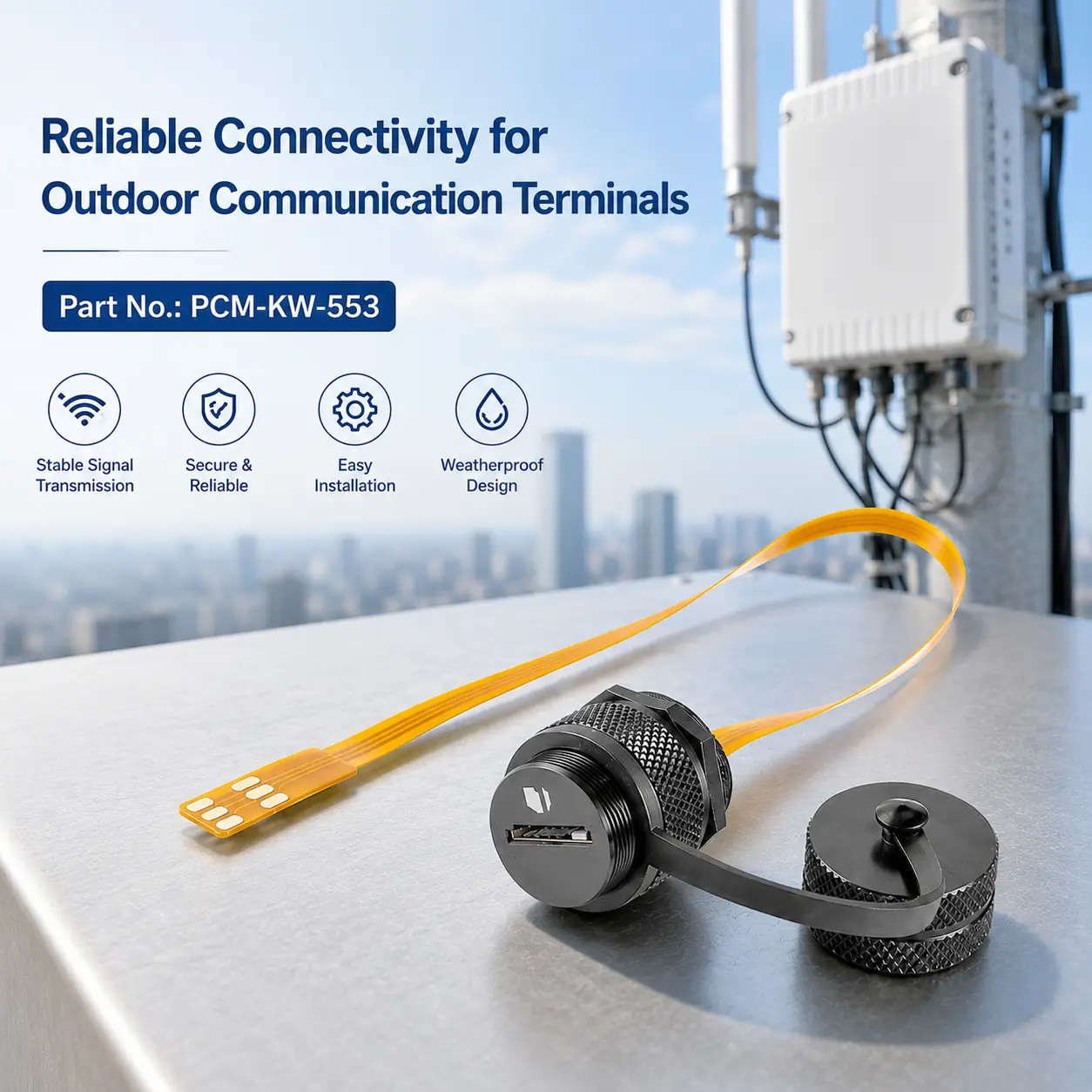

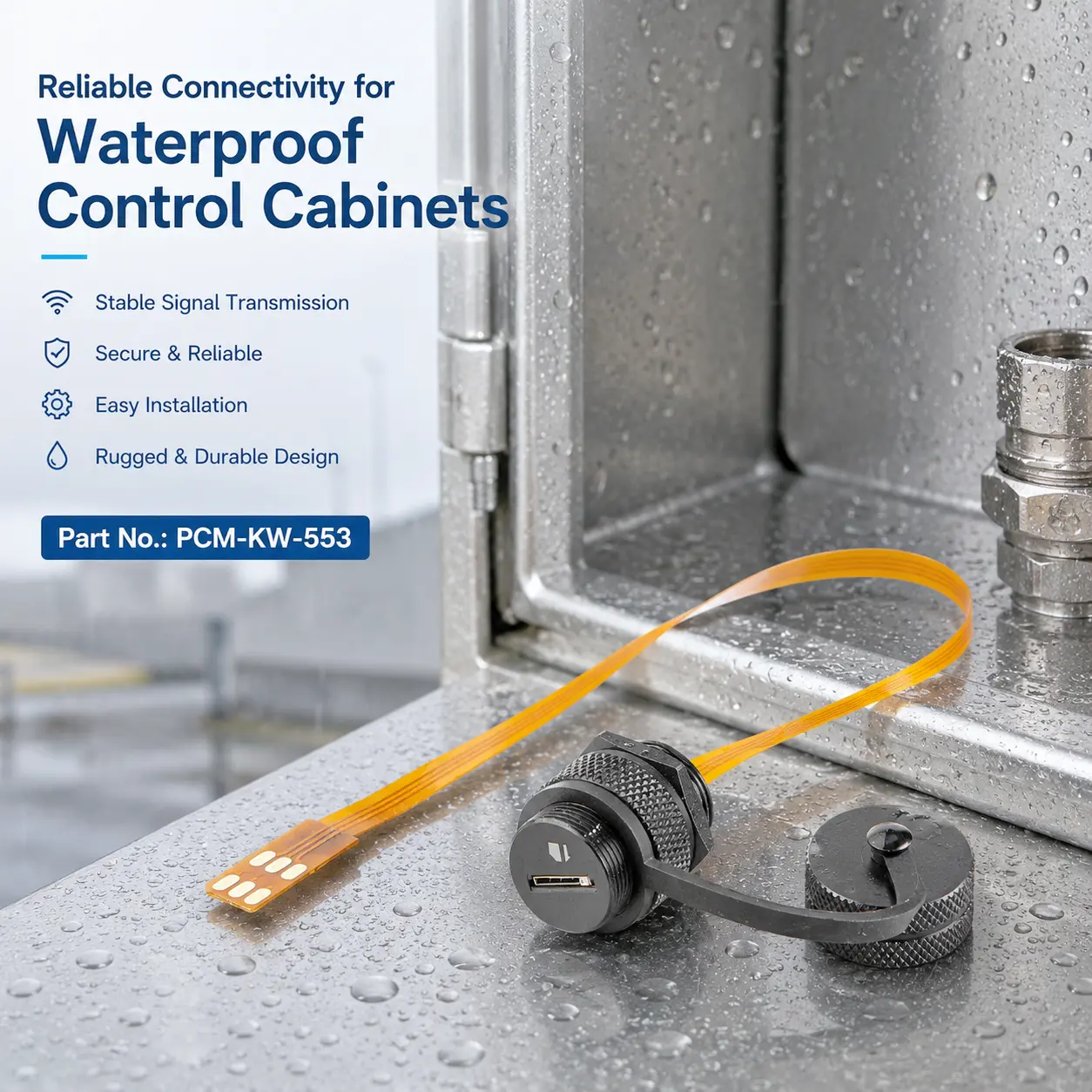

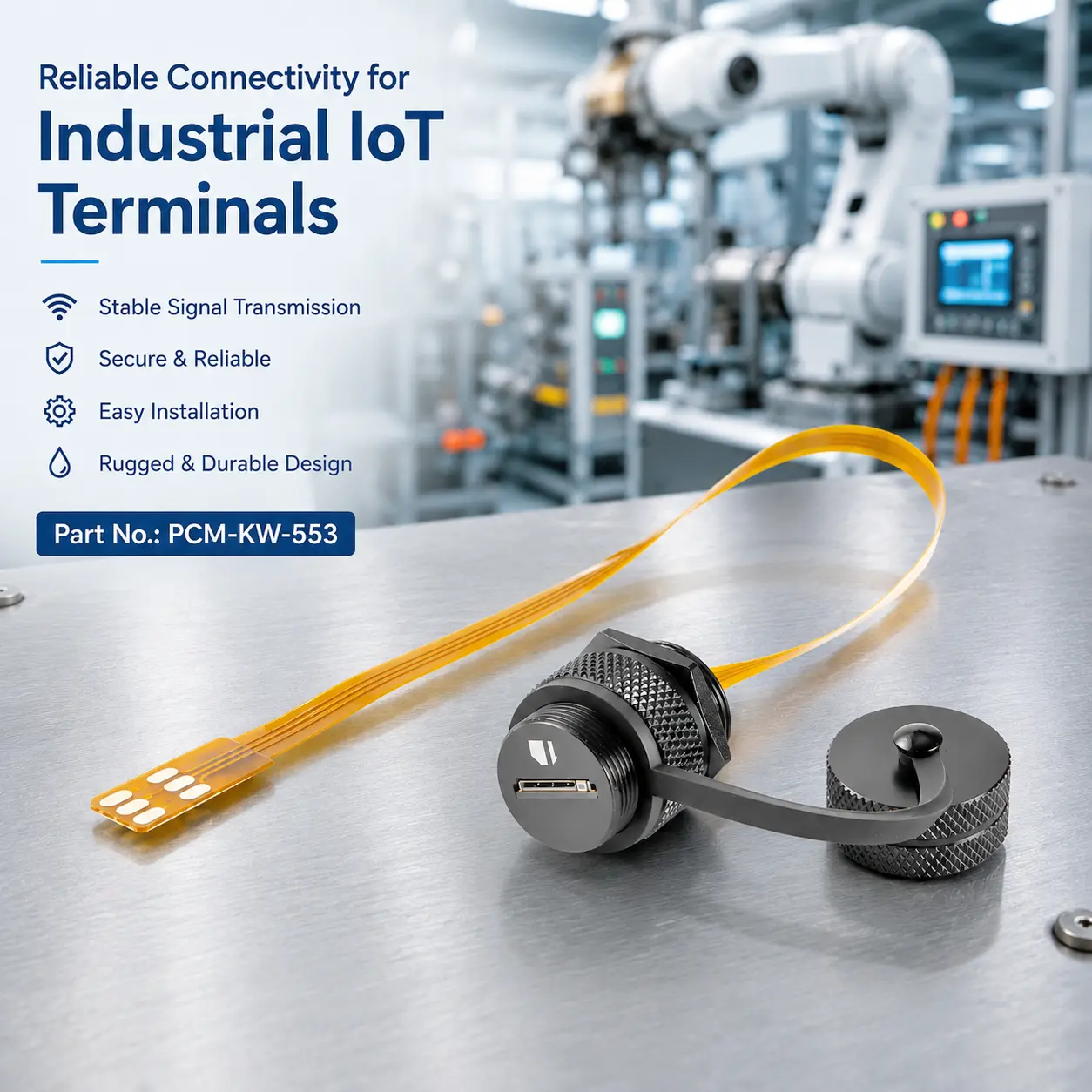

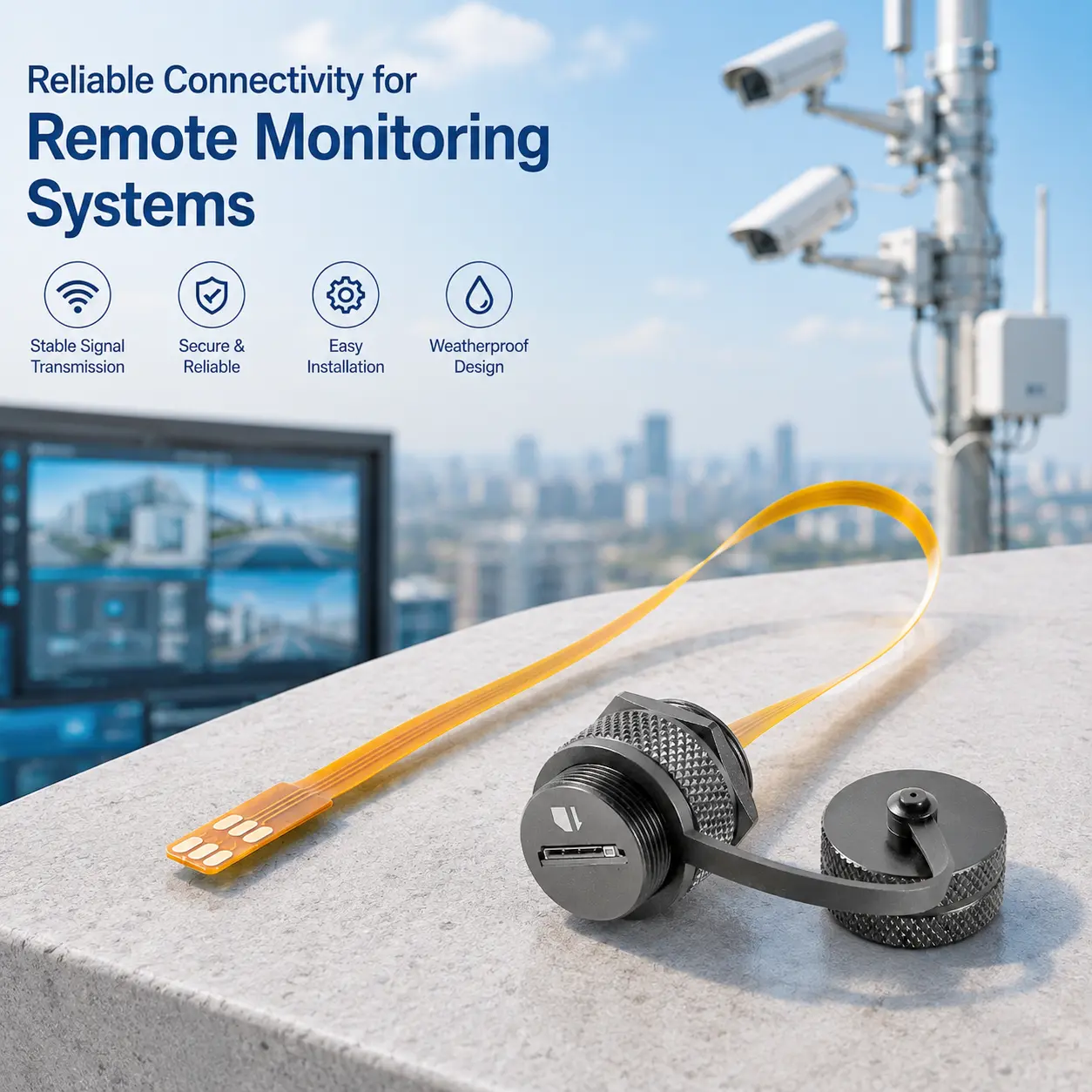

Patikilyèman apwopriye pou pòtay endistriyèl 4G/5G, tèminal kominikasyon deyò, kontwolè transpò entèlijan, sistèm machin ki konekte -, ekipman siveyans aleka, kabinèt kontwòl sele ak tèminal IoT endistriyèl.

Ekspozisyon pwodwi yo

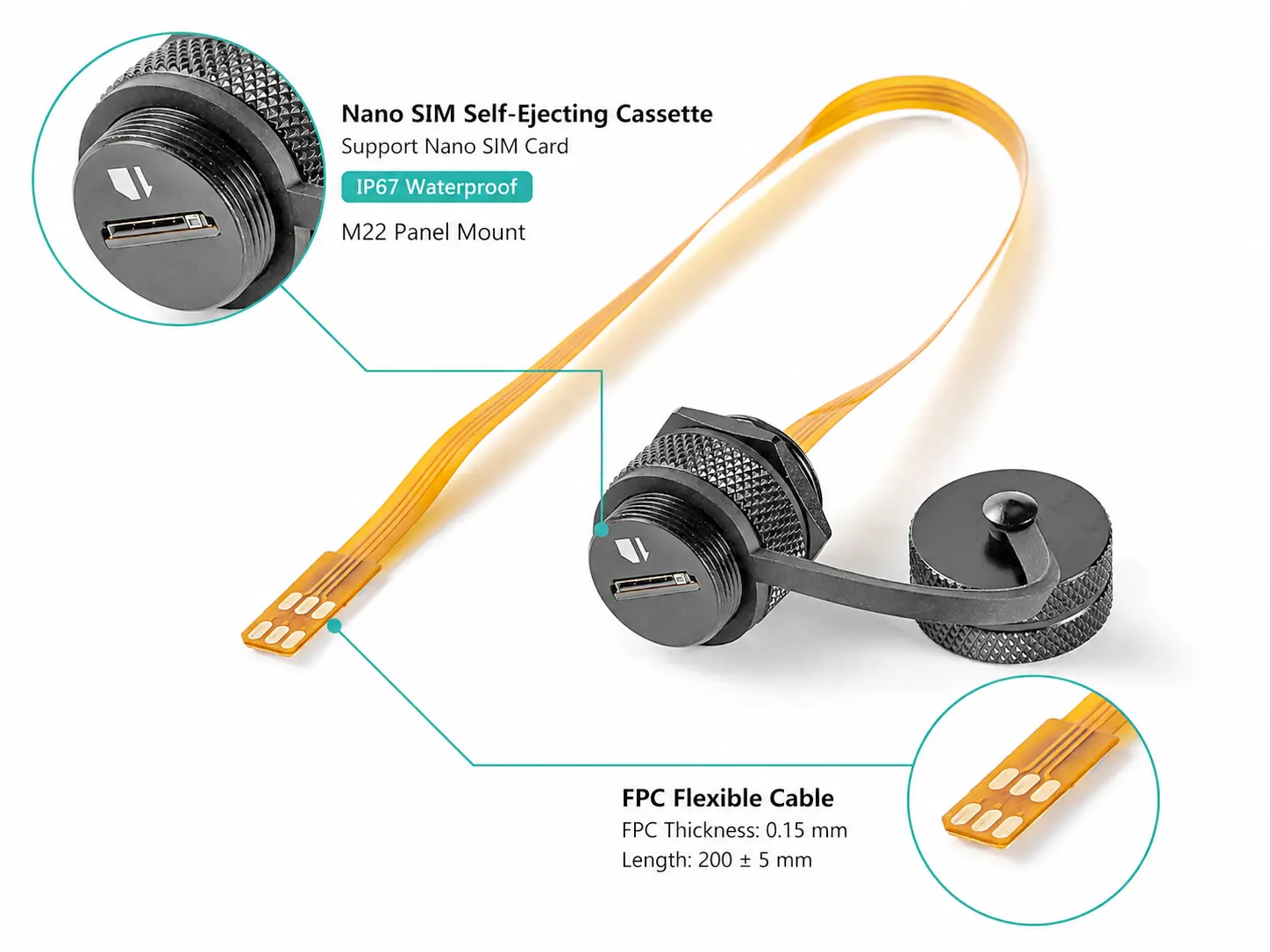

e189b20b-a61b-4c34-8dcc-5977edf8e164 1

Ki jan yo chwazi yon kab ekstansyon Nano SIM Panel Mount?

Premye Verifye Carte Mè SIM Socket konpatibilite	Sa a se youn nan etap seleksyon ki pi enpòtan yo. Li pa ase pou konfime sèlman ke mèr la sèvi ak Nano SIM. Direksyon ensèsyon SIM, konstriksyon priz, pozisyon kontak, pwofondè ensèsyon ak metòd retansyon mekanik yo ta dwe verifye tou. Pou pwojè volim, yo rekòmande nimewo pati priz SIM, desen mekanik oswa echantiyon fizik.
Chwazi IP Rating dapre Anviwònman an	Solisyon ekstansyon SIM estanda yo ka apwopriye pou ekipman andedan kay la ki fèmen. Pou kabinèt deyò, bwat kominikasyon bò wout, ekipman machin oswa anviwònman ki wo -imidite, yo ta dwe konsidere yon nivo pwoteksyon defini tankou IP67. Yo dwe evalye patiraj konplè a ak sistèm sele olye ke konte sèlman sou evalyasyon konektè a.
Verifye dekoupaj panèl la ak montaj M22	PCM-KW-553 espesifye ak yon dekoupaj panèl 21 mm ak M22 metrik fil aliye. Konsèpteur ekipman yo ta dwe verifye tou epesè panèl la, longè fil ki ka itilize, distans bloke, pozisyon bag O-ak dimansyon lojman ekstèn 26 mm. Final desen mekanik yo ta dwe swiv anvan volim panèl D'.
Chwazi longè FPC ki baze sou espas entèn	PCM-KW-553 gen yon longè ekstansyon estanda 200±5 mm. Yo ta dwe mezire chemen wout aktyèl ant priz SIM kat mèr la ak kote panèl la olye w itilize distans liy dwat-sèlman. FPC a ta dwe gen ase alokasyon routage san plisman twòp, viraj byen file oswa estrès mekanik kontinyèl.
Detèmine Si Pouse-Ejection Pouse Obligatwa	Si yo ranplase kat SIM konpayi asirans yo souvan pandan komisyonin oswa antretyen sou teren an, yon priz pouse-pouse ka siyifikativman amelyore itilizasyon. Si kat SIM la enstale pou tout tan, metòd retansyon altènatif yo ka evalye tou selon kondisyon mekanik, pri ak sele.

Kapasite Personnalisation

Custom FPC Longè

Longè FPC ka Customized selon distans ki genyen ant priz SIM la mèr ak panèl ekipman matche ak diferan gwosè patiraj ak layouts entèn yo.

FPC routage ak pèsonalizasyon estrikti

Diferan direksyon sòti FPC, layouts routage ak konfigirasyon mekanik ka evalye selon oryantasyon mèr, espas ki disponib ak kondisyon asanble.

Panel Mount Estrikti Personnalisation

Espesifikasyon fil diferan, dekoupaj panèl, dimansyon lojman, metòd bloke ak oryantasyon aliye ka evalye dapre konsepsyon panèl ekipman an.

Materyèl Lojman ak Personnalisation Fini

Ka aliminyòm -alyaj lojman, koulè ak diferan fini sifas yo ka evalye selon rezistans korozyon, pwa, aparans ak kondisyon anviwònman an.

Pèsonalizasyon estrikti sele

O-dimansyon bag yo, pozisyon sele yo ak koòdone panèl yo ka evalye dapre egzijans pwojè yo, pandan y ap Rating IP final la ta dwe valide anba kondisyon tès pwoteksyon konplè ki aplikab yo -asanble yo.

OEM/ODM personnalisation

Custom Nano SIM panèl ekstansyon câbles ka devlope dapre plak mèr kliyan an, priz SIM, desen mekanik, dimansyon panèl, longè FPC, estrikti aliye, etikèt ak kondisyon anbalaj.

Kesyon yo poze souvan

01.Èske pwodui sa a amelyore fòs siyal 4G oswa 5G?

No.PCM-KW-553 sèlman pwolonje kote koòdone Nano SIM la. Li se pa yon antèn, anplifikatè RF oswa modèm selilè ak Se poutèt sa pa dirèkteman amelyore fòs siyal radyo 4G / 5G.

02. Èske IP67 vle di itilizasyon pèmanan anba dlo?

No.IP67 jeneralman refere a pwoteksyon imèsyon dlo tanporè -nan kondisyon espesifye epi li pa vle di operasyon kontinyèl alontèm anba dlo.

03.Poukisa itilize yon FPC 0.15 mm?

FPC se mens, ki lejè ak espas -efikas. Nan pòtay kominikasyon, sistèm entegre ak patiraj kontra enfòmèl ant, yon sikwi fleksib 0.15 mm ka pase nan zòn etwat entèn pandan y ap pran mwens espas pase asanble konvansyonèl wonn kab.

04.Ki avantaj ki genyen nan yon priz Push-Push SIM?

Kat SIM la fèmen lè w peze l nan priz la epi li lage l lè w peze l ankò.Pou koòdone SIM ki monte nan panèl-, konsepsyon sa a diminye bezwen pou zouti pou retire kat-yo epi amelyore efikasite ranplasman jaden an.
