Kisa atik sa a kouvri?
Nan ekleraj etap, pwofesyonèl odyo, emisyon, kontwòl endistriyèl ak anviwònman tès jeni, teknisyen souvan bezwen konvèti yon koòdone estanda XLR 3-pin nan tèminal aksesib a fil fè.
Metòd tradisyonèl yo ka mande pou koupe, retire rad sou ou ak soude yon konektè XLR, ki ogmante tan enstalasyon epi fè antretyen jaden oswa tès tanporè mwens pratik.
Sèvi ak Premier CablePCM-0667 XLR 3-Pin Gason pou Vis Tèminal Adaptèkòm yon egzanp, atik sa a eksplike XLR fondamantal, PH5.0 vis-konstriksyon tèminal, kat pin 1-a-1, valè aplikasyon, konsiderasyon konpatibilite odyo ak DMX, seleksyon pwodwi ak personnalisation OEM/ODM.
Entwodiksyon rapid pwodwi
PCM-0667 itilize estrikti sa a:
XLR 3-Pin Gason → Fil elektrik Entèn Dwat → Tèminal Vis PH5.0 3-Pozisyon
Bò XLR la sèvi ak yon konektè gason estanda 3-pin ak kontak an kwiv ak konstriksyon nikèl, pandan y ap bò opoze a sèvi ak yon blòk tèminal vèt 3 pozisyon vis ak espas PH5.0 mm.

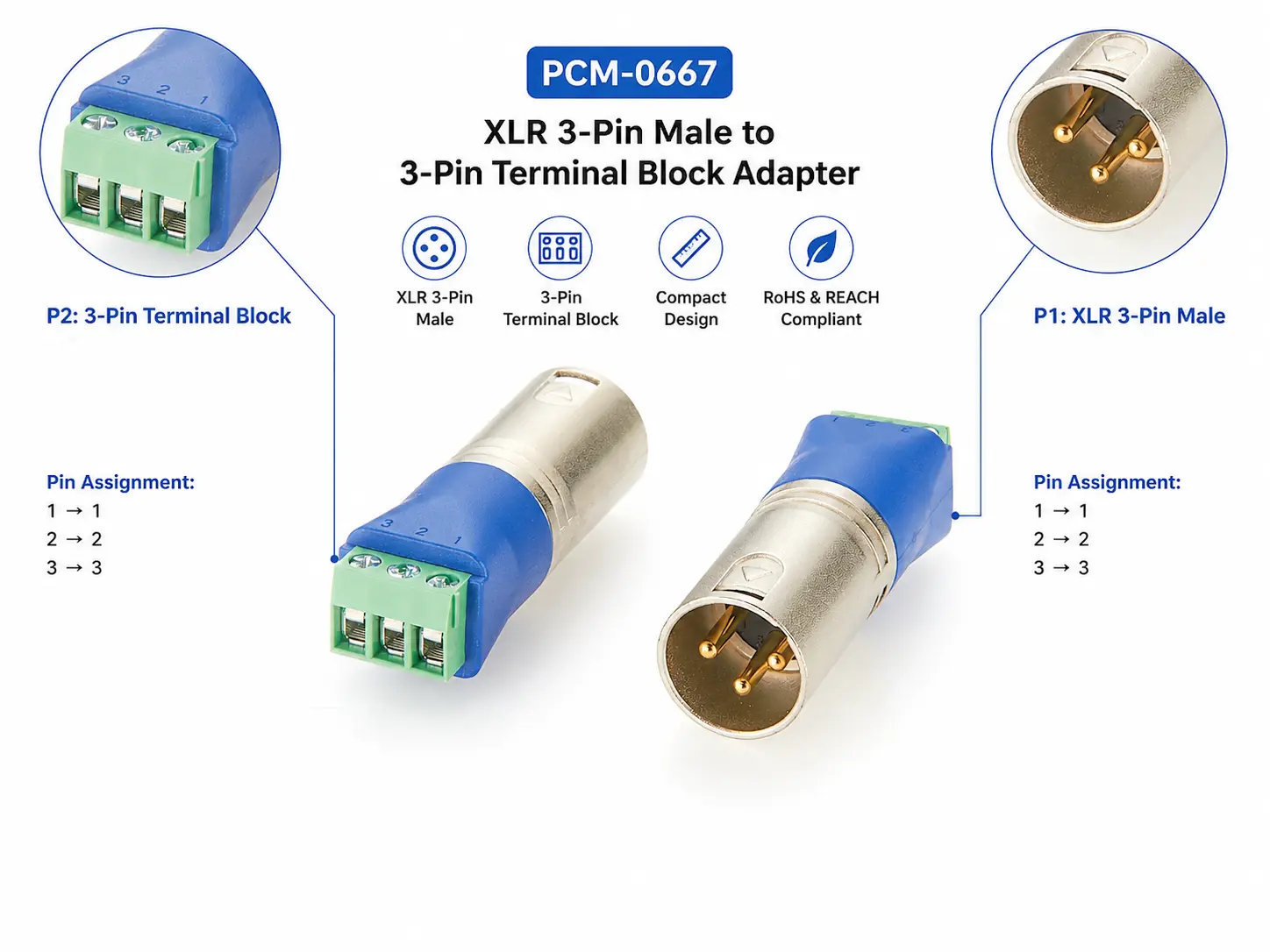

Fil elektrik entèn la se:
XLR PIN 1 → Tèminal 1
XLR PIN 2 → Tèminal 2
XLR PIN 3 → Tèminal 3
Adaptè a mezire apeprè 55 mm nan wotè ak 18.8 mm nan lajè, ak yon overmold PVC ble bay izolasyon, retansyon mekanik ak pwoteksyon souch.
| Non pwodwi | XLR3-Pin Gason Adaptè ScrewTerminal |
| Premye kab P/N | PCM-0667 |
| Konektè A | XLR 3-Pin Gason |
| Konektè B | 3-Pozisyon Tèminal vis |
| Tèminal Pitch | PH 5.0 mm |
| Wotè | 55 mm |
| Lajè | 18.8 mm |
| Metòd fil elektrik | Vis-Tèminal kranpon |
| Kalite sikwi | Pasif Dwat-Atravè |
Deklarasyon konpatibilite
PCM-0667 sèvi ak yon estanda koòdone mekanik XLR 3-pin, men sa pa fè li inivèsèl konpatib ak chak aparèy XLR ekipe.
Konektè XLR 3-pin ka pote:
● odyo analòg balanse;
● DMX kontwòl ekleraj;
● AES dijital odyo;
● siyal kontwòl endistriyèl;
● pouvwa vòltaj ba-oswa siyal propriétaires.
Se poutèt sa:
Konpatibilite fizik XLR pa otomatikman garanti konpatibilite elektrik.
Plasman zepeng ekipman an, kalite siyal, vòltaj, aktyèl ak metòd baz yo ta dwe toujou verifye anvan koneksyon.
PCM-0667 se yonadaptè pasif XLR levasyon. Li pa gen okenn anplifikatè, konvètisè enpedans, transceiver DMX, transfòmatè odyo oswa lòt elektwonik aktif.
Fonksyon debaz li se tou senpleman:
Broch XLR 1–3 → Tèminal 1–3
Se poutèt sa li pa fè sa:
● konvèti odyo analòg nan odyo dijital;
● konvèti odyo nan DMX;
● chanje vòltaj siyal;
● fè matche enpedans;
● anplifye oswa izole siyal la.
Pèfòmans jeneral nan sistèm pwofesyonèl odyo ak DMX toujou depann sou chemen kab konplè a, enpedans, pwoteksyon, baz, revokasyon ak ekipman konekte.
Konesans debaz sou pwodwi
Ki sa ki se yon XLR 3-Pin Gason pou vis tèminal adaptè?
Yon adaptè tèminal XLR 3-pin pou vis se yon konektè pasif ki kraze twa kontak elektrik yon konektè XLR nan twa tèminal vis endepandan.
Li kapab tou dekri kòm yon:
Adaptè blòk tèminal XLR, adaptè XLR levasyon, XLR nan konektè tèminal vis oswa 3-pin XLR konektè levasyon.
Objektif prensipal li se konvèti yon koòdone XLR fèmen nan tèminal aksesib ki ka aksepte fil fè, fil tès, fil elektrik kontwòl oswa ekipay Customized san yo pa soude jaden.
Ki sa ki se yon tèminal vis PH5.0?
PH5.0 refere a yon distans apeprè 5.0 mm sant-a-sant ant pozisyon tèminal adjasan yo.
PCM-0667 sèvi ak twa tèminal vis-klanp ki mekanikman an sekirite kondiktè ekstèn.
Enstalasyon anjeneral enplike:
retire kondiktè a → mete l nan tèminal la → sere boulon vis la.
Konpare ak revokasyon soude, apwòch sa a se espesyalman pratik pou enstalasyon jaden, tès tanporè, antretyen ak pwototip jeni.
Pwen Doulè ak Valè Pwodwi
Defi 1:
Fil elektrik XLR konvansyonèl souvan mande pou soude
Konektè XLR tradisyonèl yo souvan itilize tas soude oswa broch soude.
Se poutèt sa, asanble jaden an ka mande pou zouti pou preparasyon fil -, yon fè soude, soude ak teknisyen ki gen eksperyans.
PCM-0667 ranplase soude jaden ak tèminal vis, senplifye enstalasyon fil.
Defi 2:
Tès R&D mande pou Chanjman fil elektrik souvan
R&D, antretyen ak tès edikatif souvan mande pou repete chanjman nan devwa pin XLR oswa nan fil tès yo.
Koneksyon soude yo enkonvenyan pou modifikasyon souvan, pandan y ap tèminal vis yo ka dekole, rewired ak sekirite ankò byen vit.
Defi 3:
XLR pa ka dirèkteman aksepte fil fè
Kontwolè endistriyèl yo, aparèy tès yo, rle ak kèk ekipman etap yo ka sèlman bay koòdone-fil oswa tèminal.
PCM-0667 konvèti koòdone XLR a nan twa tèminal aksesib, sa ki pèmèt diferan sistèm koneksyon sa yo dwe entegre.
Valè pwodwi
PCM-0667 bay valè nan twa zòn prensipal yo.
Premyèman, li konvèti yon konektè XLR 3-pin pwofesyonèl nan twa tèminal fil elektrik aksesib.
Dezyèmman, achitekti 1-a-1 li yo bay idantifikasyon klè pou enstalasyon, tès ak depanaj.
Twazyèmman, li elimine soudaj jaden, ede amelyore efikasite pandan antretyen ekipman, fil elektrik tanporè ak validation laboratwa.

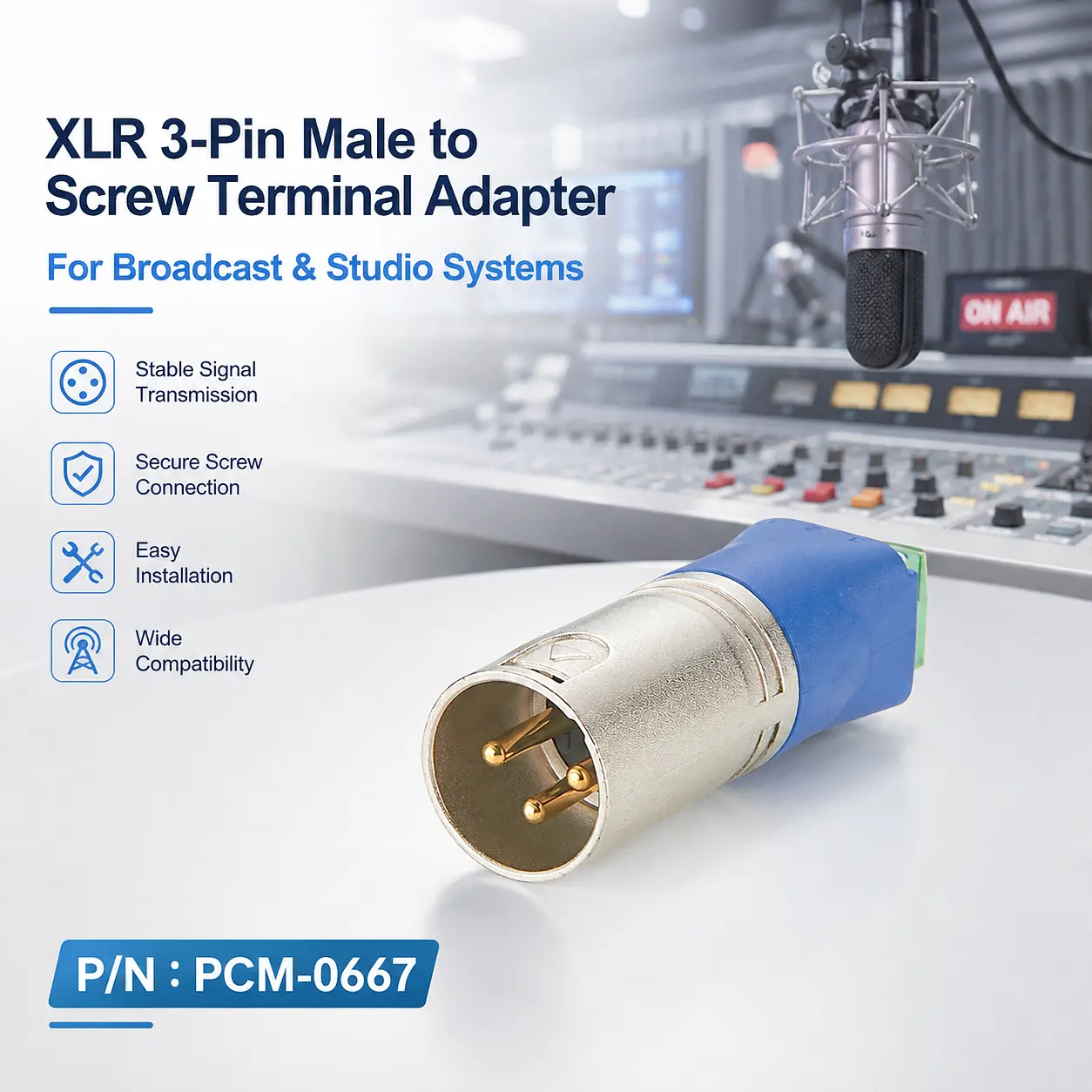

PCM-0667 XLR 3-Pin Gason pou PH5.0 Tèminal vis
PCM-0667 itilize yon konektè gason XLR estanda 3-pin ak kontak an kwiv ak konpozan metal nikèl.
Yon tèminal vèt PH5.0 twa -pozisyon vis entegre atravè yon overmold PVC ble.
Nan apeprè 55 mm segondè ak 18.8 mm lajè, adaptè a se kontra enfòmèl ant ase pou manto, kabinèt kontwòl, ekipman etap ak platfòm tès laboratwa.
Aplikasyon:
Apwopriye pou odyo pwofesyonèl, kontwòl ekleraj DMX, sistèm emisyon, jeni etap, tès laboratwa, reparasyon ekipman, levasyon XLR ak kontwòl endistriyèl.
Ekspozisyon pwodwi yo
XLR Vis Tèminal Adaptè vs Soude-Tapte XLR Connector
| Atik | PCM-0667 Tèminal vis | Tradisyonèl soude XLR | |
| Sou-filaj sou sit la | Sere tounvis | Soude | |
| Kit fè soude obligatwa | Pa obligatwa | Obligatwa | |
| Repete recâblage | Pratik | Li gen plis pwoblèm. | |
| Konstriksyon vitès | Vit | Relativman dousman | |
| Enspeksyon PIN | Entwisyon | Koki a bezwen retire li. | |
| Tès tanporè | Trè apwopriye | Jeneral | |
| Ekipay fiks alontèm- | Aplikab | Trè apwopriye | |
| Entegrite estriktirèl | Adaptè kontra enfòmèl ant | Konektè kab konplè | |
| Aplikasyon tipik | Tès, Antretyen, Konvèsyon | Fini kab odyo, ekipay fiks |
Ki jan yo chwazi yon adaptè XLR nan vis tèminal?
Premye konfime sèks XLR
PCM-0667 itilize yonXLR 3-pin gasonkonektè.
Anvan kòmande, konfime sèks konektè kwazman an. Ekipman ak yon koòdone gason XLR pral mande pou yon adaptè fi XLR olye.
Verifye Plasman Pin an
Fil elektrik estanda PCM-0667 la se 1→1, 2→2 ak 3→3.
Ekipman ki sèvi ak yon pinout propriétaires ka mande pou pèsonalize fil elektrik entèn, patikilyèman nan endistriyèl-kontwòl ak aplikasyon XLR ki pa-estanda.
Konfime Kalite Siyal la
Detèmine si aplikasyon an enplike odyo analòg balanse, DMX512, odyo dijital AES, kontwòl endistriyèl oswa yon lòt siyal ki ba -.
Sistèm sa yo ka pataje menm fòma konektè men yo gen diferan kondisyon elektrik.
Konfime Anplasman Tèminal ak Espas Enstalasyon
PCM-0667 itilize espas tèminal PH5.0 mm ak mezire apeprè 55 × 18.8 mm.
Pou enstalasyon andedan kabinèt oswa dèyè ekipman, yo ta dwe konfime aksè ase pou ensèsyon fil ak operasyon tournevis.
Kapasite pèsonalizasyon
XLR pèsonalizasyon sèks
Vèsyon XLR 3-pin gason oswa fi ka chwazi dapre ekipman kwazman an.
Custom PIN Katografik
PCM-0667 estanda a sèvi ak 1 → 1, 2 → 2 ak 3 → 3 fil elektrik, pandan y ap ka evalye kat pin koutim pou ekipman propriétaires.
Tèminal Kalite pèsonalizasyon
Tèminal vis, pouse-nan tèminal prentan, tèminal branche ak lòt konfigirasyon tèminal endistriyèl yo ka evalye.
Pèsonalizasyon Tèminal Pitch
Pwodwi estanda a sèvi ak espas PH5.0 mm, pandan y ap ka evalye lòt anplasman pou ekipman espesifik oswa kondisyon mekanik.
Overmold koulè ak materyèl personnalisation
Koulè PVC overmold ak opsyon materyèl yo ka Customized pou idantifikasyon ekipman, jesyon chanèl oswa kondisyon aparans OEM.
Personnalisation mekanik konfigirasyon
Dimansyon jeneral, oryantasyon tèminal ak jeyometri overmold ka optimize pou kabinèt, boîtier ak ekipman dèyè{0}}panèl enstalasyon yo.
Kesyon yo poze souvan
01.Èske adaptè a mande pou soude?
Pa gen okenn soude jaden obligatwa.
Kondiktè ekstèn yo mete nan blòk tèminal la epi yo sekirize mekanikman lè l sèvi avèk vis tèminal yo.
02. Èske li konvèti siyal XLR an nan yon lòt pwotokòl?
Non. PCM-0667 se yon adaptè pasif tou dwat-e li pa fè okenn konvèsyon pwotokòl, anplifikasyon, izolasyon, konvèsyon analòg-nan dijital oswa konvèsyon enpedans.
03.Ki benefis ki genyen nan kontak an kwiv?
Kwiv ofri konduktiviti elektrik itil, travayabilite mekanik ak rezistans pou kontak konektè.
Aktyèl koneksyon fyab tou depann sou jeyometri kontak, plating, kondisyon kwazman ak konsepsyon ekipman.
04. Èske yon vèsyon XLR fi ka Customized?
Yon XLR 3-pin fi a vis tèminal vèsyon ka evalye selon koòdone kwazman kliyan an.
Pinout, kalite tèminal, koulè overmold ak konfigirasyon mekanik kapab tou Customized.
