Kisa atik sa a kouvri?
Otomatik endistriyèl de pli zan pli depann sou Ethernet pou done kontwòl, estati machin, imaj ak enfòmasyon pwodiksyon.
PLC, òdinatè endistriyèl, robo, sistèm vizyon machin, kontwolè mouvman ak switch endistriyèl ka itilize diferan entèfas Ethernet fizik, patikilyèman kote espas ekipman limite.
PCM-HD-0116 bay:
IX40G-B-10S-CV B-Type → CAT6A SFTP Kab → RJ45 8P8C
Gid sa a eksplike achitekti kab, pwoteksyon, diferans{0}}pè transmisyon, konpatibilite konektè ak konsiderasyon seleksyon endistriyèl.
Entwodiksyon rapid pwodwi
PCM-HD-0116 itilize:

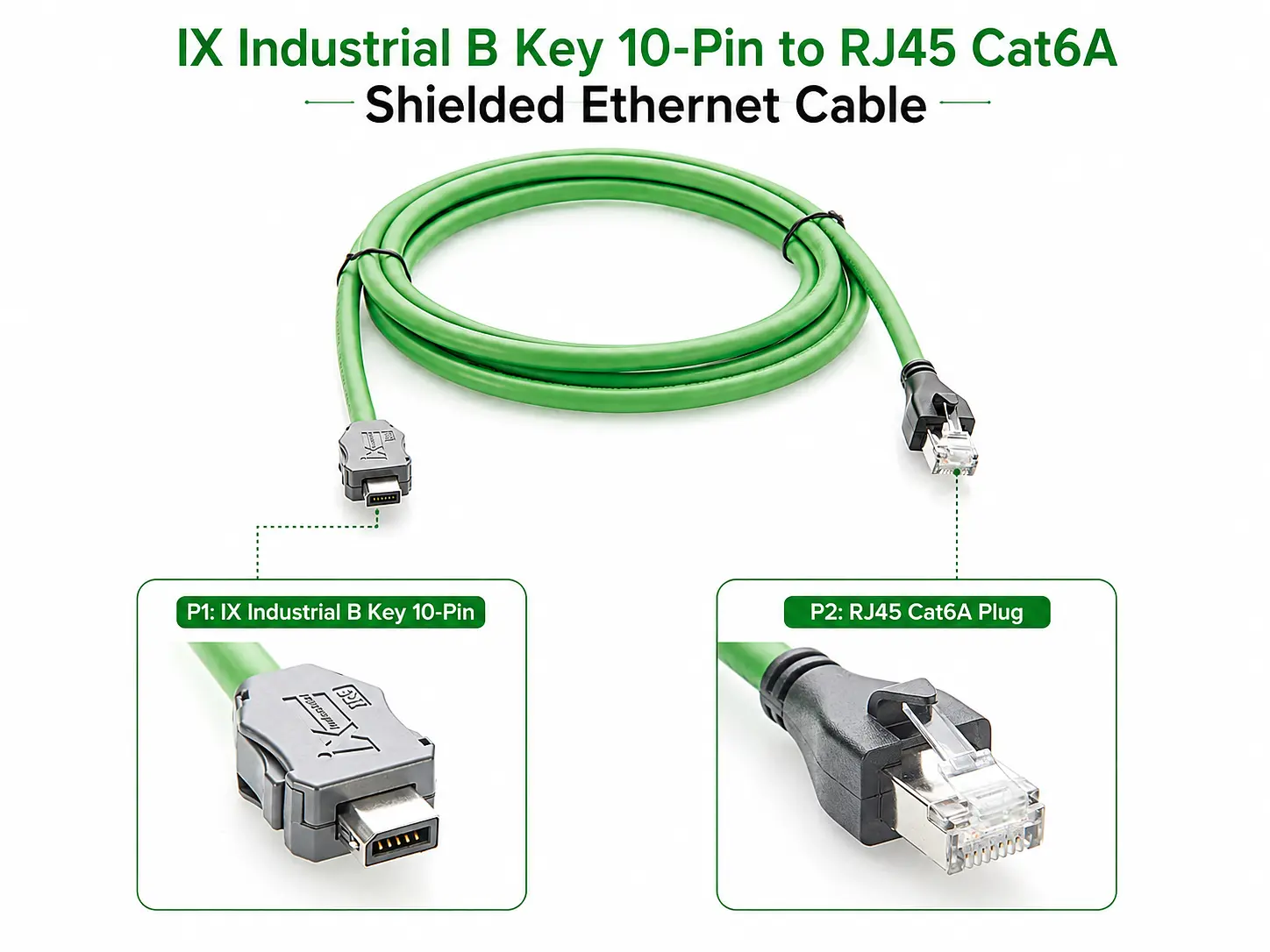

IX40G-B-10S-CV B-Type Ploge → 2m CAT6A SFTP Kab → RJ45 8P8C Plòg
Konstriksyon kab la se:
26AWG × 4P + AL/MYLAR × 4P + Drenaj + Galon + Papye
ak yon jakèt TPU vèt ak apeprè6.5 ± 0.2 milimètdyamèt deyò.
| Non pwodwi | CAToA IX B-Tape RJ45 Endistriyèl Ethernet Kab |
| Premye kab P/N | PCM-HD-0116 |
| Konektè A | IX40G-B-10S-CV B-Type Gason |
| Konektè B | RJ45 8P8C Gason |
| Longè kab | 2000 + 30 mm |
| Kategori kab | CAT6A |
| Estrikti kab | SFTP |
| Kondiktè | 26AWG x 4P |
| Kab OD | 6.5 + 0.2 mm |
Deklarasyon konpatibilite
PCM-HD-0116 sèvi ak yon konektè IX B-Type ak RJ45 8plòg P8C, men akoupman mekanik poukont li pa garanti entèoperabilite rezo a.
Verifye egzak vèsyon konektè IX la, kodaj, plasman pin, kat RJ45, estanda Ethernet, konplo pwoteksyon ak kondisyon pò ekipman anvan enstalasyon.
Avi Konpatibilite Teknik.
PCM-HD-0116 se yonpasif diferans-siyal entèkoneksyon kab.
Li pa konvèti pwotokòl, ogmante vitès Ethernet, anplifye siyal done oswa aji kòm yon switch rezo oswa konvètisè medya.
Epitou:
Konstriksyon kab CAT6A pa otomatikman garanti pèfòmans CAT6A pou chak lyen konplè enstale.
Pèfòmans final la depann de revokasyon konektè, kat kat pè, koòdone ekipman, pwoteksyon ak validation nivo sistèm{0}.
Konesans debaz sou pwodwi
Ki sa ki se yon CAT6A IX B-kalite RJ45 Endistriyèl Ethernet kab?
Yon kab CAT6A IX B-Type to RJ45 bay yon koneksyon Ethernet fizik ant ekipman lè l sèvi avèk yon koòdone endistriyèl IX ak ekipman lè l sèvi avèk yon pò RJ45 konvansyonèl.
Li kenbe chemen siyal diferans ki nesesè yo dapre kat jeyografik espesifye a.
Ki sa ki se yon entèfas endistriyèl IX?
IX Endistriyèl se yon achitekti konektè kontra enfòmèl ant yo itilize nan ekipman rezo endistriyèl.
PCM-HD-0116 itilize yonIX40G-B-10S-CV B-Type plogeak kontak lò-plake ak yon kay metal nikèl-plake.
IX defini koòdone konektè fizik la; li pa pou kont li defini yon pwotokòl Ethernet separe.
Pwen Doulè ak Valè Pwodwi
Defi 1:
Diferan kalite Connector

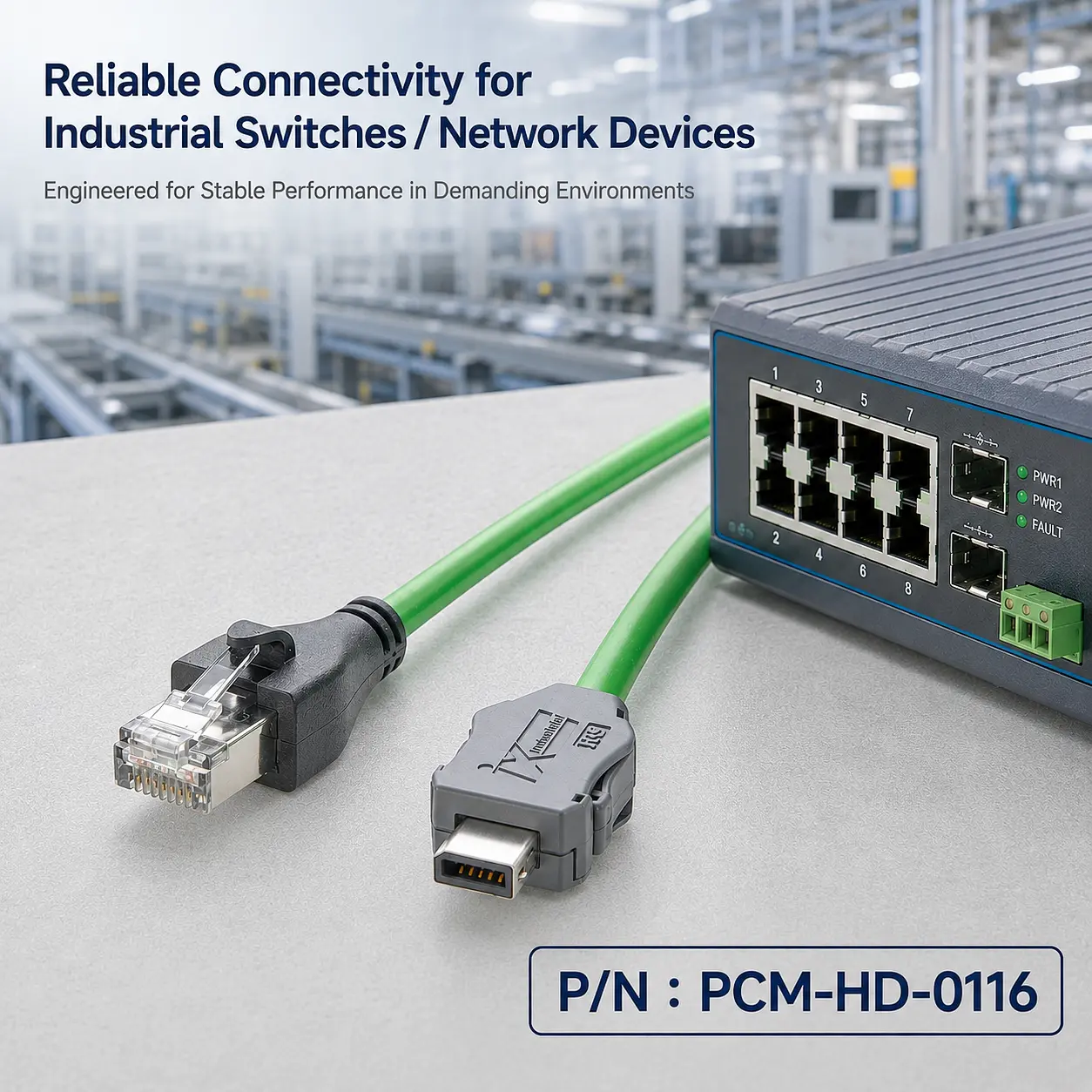

Ekipman endistriyèl yo ka sèvi ak konektè IX pandan y ap switch ak òdinatè toujou sèvi ak RJ45.
PCM-HD-0116 bay koòdone fizik ki nesesè ant de fòma konektè sa yo.
Defi 2:
Espas ekipman limite
Aparèy endistriyèl kontra enfòmèl ant ka benefisye de koòdone IX ki pi piti a pandan y ap kenbe koneksyon ak ekipman rezo RJ45 konvansyonèl yo.
Defi 3:
Gwo-Lyen Vitès yo sansib pou revokasyon
Ethernet gwo-vitès mande plis pase kontinwite elektrik.
Kat pè, jeyometri tòde, enpedans, pèt ensèsyon, pèt retounen, diafonis ak kontinwite plak pwotèj tout afekte lyen final la.
Valè pwodwi
PCM-HD-0116 konbine yon koòdone endistriyèl kontra enfòmèl ant IX ak konpatibilite RJ45 ak yon estrikti kab CAT6A milti-kouch ki pwoteje.
Konsepsyon an sipòte entèkoneksyon Ethernet fizik serye nan anviwònman automatisation endistriyèl.
PCM-0667 XLR 3-Pin Gason pou PH5.0 Tèminal vis
PCM-HD-0116 itilize yon ploge endistriyèl IX40G-B{-10S-CV B-Type, 2m CAT6A SFTP kab ak yon ploge RJ45 8P8C ki pwoteje.
Estrikti 26AWG kat -pè li yo, FOIL-plis-gaud pwoteksyon ak jakèt TPU fè li apwopriye pou entegrasyon ekipman endistriyèl Ethernet.
Aplikasyon:
Apwopriye pou:
- PLC kontwòl endistriyèl;
- robo endistriyèl;
- Vizyon machin;
- Òdinatè endistriyèl;
- Endistriyèl switch.
- Liy pwodiksyon otomatik;
Ekspozisyon pwodwi yo
IX B-Tape nan RJ45 vs. Standard RJ45 Kab
| Atik | PCM-HD-0116 IX B pou RJ45 | Estanda CAT6A RJ45 pou RJ45 | |
| Konektè A | IX B-Tip | RJ45 | |
| Konektè B | RJ45 | RJ45 | |
| Sipò pou Aparèy Endistriyèl IX | Wi | Non | |
| Kab | CAT6A SFTP | Tou depan de modèl | |
| Kalib fil | 26AWG x 4P | Tou depan de modèl | |
| Pè Foil | Wi | Tou depan de modèl | |
| An jeneral galon | Wi | Tou depan de modèl | |
| Entegrasyon ekipman endistriyèl | Plis apwopriye pou IXdevices | Plis apwopriye pou aparèy doub RJ45 |
Ki jan yo chwazi dwa Ethernet endistriyèl kab la?
Verifye Entèfas Fizik la
Verifye si aparèy la mande pou IX B-Type olye ke yon lòt IX kodaj anvan kòmande.
Verifye Plasman Pin an
Kat pin kòrèk esansyèl.
Konpatibilite konektè mekanik pa garanti ke pè siyal IX ak RJ45 yo trase elektrik kòrèkteman.
Konfime To Done Obligatwa a
Vitès Ethernet ki nesesè yo ta dwe evalye nan nivo konplè-chanèl olye ke nan kategori kab la sèlman.
Pwojè gwo-vitès yo ta dwe gen ladan siyal apwopriye ak validasyon chanèl.
Detèmine si wi ou non pwoteksyon obligatwa
Kab ki pwoteje yo patikilyèman enpòtan kote fil elektrik Ethernet kouri tou pre kondui, motè, ekipman pou chanje pouvwa oswa lòt sous EMI.
Kapasite Personnalisation
IX Connector ak kodaj personnalisation
Diferan modèl konektè IX, kodaj, sèks ak konfigirasyon sòti kab-yo ka evalye pou ekipman OEM.
Custom PIN Kat jeyografik
Kat jeyografik IX-a-RJ45 pin ka Customized soti nan chema ekipman kliyan an oswa definisyon koòdone.
Pèsonalizasyon longè kab
Longè koutim yo ka fabrike pou kabinèt kontwòl, robo, sistèm vizyon ak entegrasyon ekipman.
CAT6A kab konstriksyon pèsonalizasyon
Kalib fil, pwoteksyon, dyamèt ak fleksibilite ka Customized pou aplikasyon espesifik endistriyèl.
Materyèl jakèt ak koulè personnalisation
Materyèl jakèt, koulè ak enprime ka Customized pou kondisyon OEM, sijè a espesifikasyon anviwònman yo mande yo.
Pwoteksyon pèsonalizasyon
Foil, galon, fil drenaj ak konektè -terminasyon koki yo ka Customized pou kondisyon espesifik EMC.
Kesyon yo poze souvan
01.Ki sa IX B-Tip vle di?
Deziyasyon B-Tip la idantifye kodaj mekanik konektè a.
Lè w ap chwazi yon kab IX, kodaj egzak la ta dwe verifye olye ke yo sipoze tout konektè IX yo ka ranplase.
02.Ki sa ki CAT6A?
Câblage CAT6A fèt pou mande transmisyon Ethernet balanse ak kontwòl pi sere sou entegrite siyal, diafonis ak pèfòmans segondè -frekans.
PCM-HD-0116 itilize konstriksyon CAT6A SFTP kab, men pèfòmans chanèl konplè yo ta dwe toujou valide pou sistèm sib la.
03.Poukisa Ethernet itilize pè trese?
Pè diferansye trese ede kenbe transmisyon balanse epi redwi sansiblite nan bri elektwomayetik ekstèn.
Sepandan, kat pè trese poukont yo pa garanti pèfòmans nivo CAT6A-; jeyometri, enpedans, revokasyon ak pwoteksyon tou gen pwoblèm.
04.Ki sa ki se pwoteksyon SFTP?
PCM-HD-0116 sèvi ak pwoteksyon papye endividyèl alantou pè yo ansanm ak yon galon jeneral ak fil drenaj.
Achitekti pwoteksyon milti-kouch sa a itil nan anviwonman endistriyèl ki genyen motè, kondui, ekipman pou pouvwa switching ak lòt sous EMI.
