Kisa atik sa a kouvri?
Pandan debogaj rezo a, devlopman kontwòl endistriyèl -, tès laboratwa ak antretyen jaden, enjenyè souvan bezwen konekte yon koòdone estanda RJ45 8P8C ak fil endividyèl, enstriman tès, modil PLC oswa tablo kontwòl koutim.
Koupe louvri yon kab rezo konvansyonèl ka ekspoze kondiktè yo, men li pa efikas, ogmante erè fil elektrik epi li pa konvenyan pou tès repete.
Sèvi ak kab Premier laPCM-0437 RJ45 gason pou 8-pin pouse-nan kab tèminal blòkkòm yon egzanp, gid sa a eksplike achitekti RJ45 levasyon, 8P8C fondamantal, CAT5e trese -konstriksyon pè, pouse-nan tèminal prentan, dwat-nan kat pin, valè pwodwi, risk seleksyon, aplikasyon ak personnalisation OEM/ODM.
Entwodiksyon rapid pwodwi
PCM-0437 itilize konfigirasyon sa a:
RJ45 8P8C Gason → 300±15 mm CAT5e UTP Kab → 8-Pin Push-In Spring Terminal Block
Plòg gason RJ45 la konekte ak rezo konpatib, tès oswa ekipman endistriyèl, pandan y ap 8 -pin blòk tèminal pouse vèt la aksepte apeprè 26–20AWG fil elektrik.
Konstriksyon 24AWG × 4-pè CAT5e UTP li yo bay yon eklatman dirèk nan Pins RJ45 1–8 nan pozisyon tèminal 1–8.
| Non pwodwi | RJ45 Gason Pouse-nan Tèminal BlockCable |
| Premye kab P/N | PCM-0437 |
| Konektè A | RJ45 8P8C Gason |
| Konektè B | 8-Foche Green Push-In Spring TerminalBlock |
| Kalite kab | CAT5e UTP |
| Gwosè kondiktè | 24AWG x 4P |
| Fil elektrik | PIN 1-8 Dwat |
| Kab OD | Apeprè . 6.0 mm |
Deklarasyon konpatibilite
PCM-0437 sèvi ak yon estanda RJ45 8P8C konektè gason ak uit tèminal aksesib endividyèlman, ki fè li apwopriye kòm yon solisyon levasyon RJ45.
Sepandan:
Konpatibilite fizik RJ45 pa vle di chak aparèy ki ekipe RJ45 ka konekte san danje ak fil elektrik tèminal abitrè.
Yon konektè 8P8C ka pote Ethernet, RS-485, RS-232, GPIO, PoE, pouvwa, odyo oswa siyal propriétaires selon ekipman an.
Yo ta dwe toujou verifye plasman peny aparèy la, vòltaj, aktyèl, kalite siyal ak metòd baz anvan koneksyon an.
Avi teknik konpatibilite:
PCM-0437 se yonpasif levasyon kab asanble. Li pa gen okenn switch Ethernet, PHY, konvètisè pwotokòl oswa elektwonik siyal-kondisyone.
Fonksyon debaz li se tou senpleman:
RJ45 Pins 1–8 → CAT5e Conductors → Terminals 1–8
Li pa konvèti Ethernet nan RS-485, RS-232 oswa GPIO, ni li pa chanje vòltaj siyal oswa pwotokòl.
Standard Ethernet depann tou de jeyometri ak enpedans kontwole trese -pè. Twòp detòde fil elektrik-bò tèminal la oswa ranplase kondiktè ki long ki pa trese ka diminye pèfòmans rezo gwo-vitès.
Konesans debaz sou pwodwi
Kisa yon gason RJ45 ye pou pouse-nan kab tèminal blòk?
Yon kab RJ45-a-tèminal-bloke kraze uit kontak yo nan yon koòdone RJ45 8P8C nan tèminal endividyèlman aksesib.
Li kapab tou dekri kòm yonRJ45 kab levasyon, RJ45 nan kab tèminal blòk, Ethernet kab levasyon oswa RJ45 pigtail tèminal adaptè.
PCM-0437 itilize yon ploge gason RJ45 ak yon 8-pin pouse-nan blòk tèminal prentan ak yon konfigirasyon tou dwat Pin 1-a-8.
Konpare ak koupe ak dezabiye yon kab patch rezo konvansyonèl, estrikti nan levasyon preassembled bay fil elektrik pi klè ak pi fasil repete tès oswa sèvis.
ki sa ki CAT5e UTP?
UTP la vle di Pè trese san pwoteksyon.
PCM-0437 sèvi ak yon konstriksyon 24AWG × 4 pè ki gen kat pè trese ak uit kondiktè.
-Jeyometri pè trese ede diminye entèferans ekstèn ak pè-pou-pè nan aplikasyon siyal diferans epi li se yon pati fondamantal nan achitekti kab Ethernet.
Ki sa ki se yon pouse-nan tèminal prentan?
Yon tèminal pouse-nan sèvi ak yon mekanis prentan-bloke pou kenbe yon kondiktè ki mete.
Avèk kondiktè byen prepare ki satisfè ranje fil espesifye ak kondisyon teren, fil elektrik ka ranpli byen vit san yo pa sere repete vis tèminal.
Tèminal PCM-0437 la aksepte apeprè 26–20AWG kondiktè, bay fleksibilite pou fil tès ak fil elektrik.
Ki sa ki dwat-Atravè 1-a-1 fil elektrik?
PCM-0437 sèvi ak yon pinout senp uit kondiktè:
RJ45 PIN 1 → Tèminal 1
RJ45 PIN 2 → Tèminal 2
RJ45 PIN 3 → Tèminal 3
kontinye nan
RJ45 PIN 8 → Tèminal 8
Pa gen okenn kwazman aktif oswa remape pwotokòl ki fèt, sa ki pèmèt enjenyè yo idantifye chak kontak RJ45 dirèkteman nan blòk tèminal la.
Pwen Doulè ak Valè Pwodwi
Defi 1:
Kondiktè RJ45 endividyèl yo difisil pou sonde
Konektè RJ45 yo kontra enfòmèl ant, sa ki fè broch endividyèl yo difisil pou jwenn aksè dirèkteman ak miltimèt, osiloskop oswa analizè lojik.
Kraze chak kontak soti nan yon tèminal endepandan anpil amelyore aksè mezi.
Defi 2:
Koupe Patch Câbles Ogmante Erè fil elektrik
Koupe kab CAT louvri ka parèt pa chè, men li mande pou retire rad sou ou, idantifikasyon kondiktè ak revokasyon manyèl.
Repete rewiring ogmante risk pou move fil, bout pantalon ak kondiktè ki lach.
PCM-0437 bay yon rupture Pin 1–8 predefini pou senplifye preparasyon pou tès la.
Defi 3:
Repete Vis-Fiblaj Tèminal Pran Tan
Travay laboratwa ak antretyen souvan enplike chanjman souvan tès-plon.
Tèminal vis tradisyonèl mande pou repete detachman ak pi sere.
Pouse-tèminal prentan yo pi byen adapte pou souvan fil elektrik tanporè epi ede diminye operasyon asanble repete.

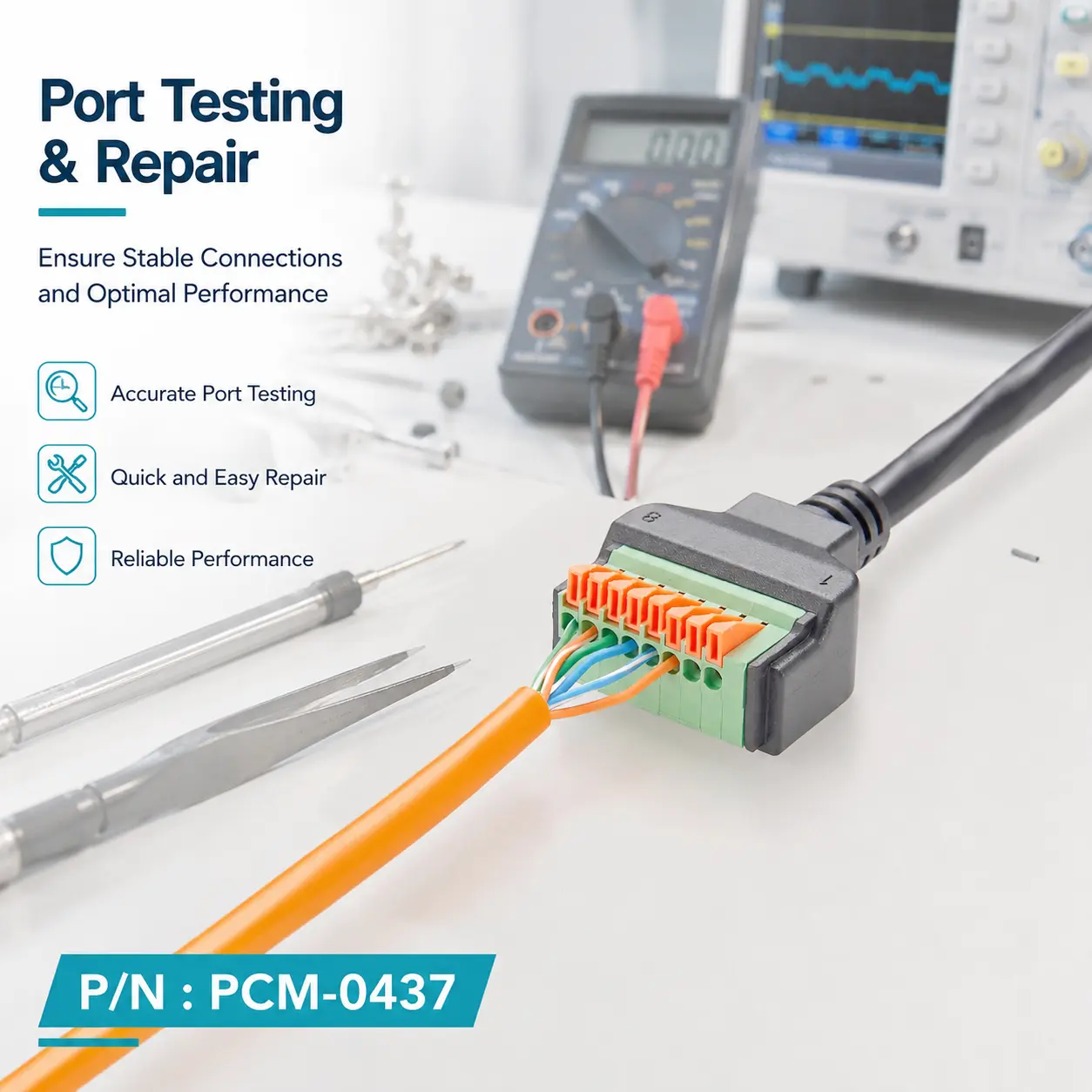

PCM-0437 RJ45 Gason a 8-Pin Push-In Terminal Kab
PCM-0437 konsiste de yon ploge gason RJ45 8P8C, CAT5e UTP 24AWG × 4-pè kab, moule pwoteksyon PVC souch ak yon blòk tèminal vèt 8-pin push-in.
Longè estanda 300±15 mm li yo fèt pou koneksyon kout eklatman alantou pò ekipman yo.
Bò RJ45 la sèvi ak pwoteksyon PVC 45P moule, pandan y ap bò tèminal la aksepte kondiktè jaden 26-20AWG pou enstriman tès, fil elektrik kontwòl ak koneksyon ekipay Customized.
Aplikasyon:
Patikilyèman apwopriye pou tès rezo -pò, debogaj ekipman endistriyèl, devlopman laboratwa, dyagnostik reparasyon, enstalasyon tès, fil elektrik tanporè ak verifikasyon pinout RJ45.
Ekspozisyon pwodwi yo
Creole RJ45 Kab vs Panel Mount Kab
Ni estrikti pa gen yon avantaj absoli oswa yon dezavantaj.
f egzijans debaz pwojè a se chanjman liy souvan, tès rapid, ak operasyon vis-gratis, Pouse-nan gen yon avantaj; si fil elektrik rete fiks alontèm -apre fini, tèminal vis tradisyonèl yo gen gwo valè pratik tou.
| Atik | Pouse-nan tèminal | Tèminal vis | |
| Metòd fil elektrik | Spring Clamping | Konpresyon vis | |
| Zouti espesyalize sèrtir | Anjeneral pa obligatwa | Anjeneral pa obligatwa, men li mande tounvis | |
| Vitès fil elektrik | Vit | Relativman dousman | |
| Liy ranplasman segondè frekans | Plis pratik | Mwayèn | |
| Etap operasyon yo | Mwens | Plis | |
| Tès Antretyen | Avantaj evidan | Aplikab | |
| Fiksasyon alontèm- | Aplikab | Aplikab | |
| Metòd bloke | Prentan Presyon Kontinyèl | Presyon mekanik fil | |
| Senaryo tipik | Tès, R&D, Antretyen | Kabinèt kontwòl fiks, fil elektrik alontèm |
Ki jan yo chwazi yon kab RJ45 nan blòk tèminal?
● Premye Verifye Pinout RJ45 la
Sa a se etap seleksyon ki pi enpòtan an.
PCM-0437 itilize yon konfigirasyon Pin 1→1 jiska Pin 8→8. Ekipman ki sèvi ak devwa PIN propriétaires, fil elektrik kwazman oswa lòt definisyon siyal ka mande pou yon kat jeyografik PIN Customized.
● Detèmine Si Aplikasyon an Standard Ethernet
Pou tès PIN RJ45, chèk kontinwite oswa eksperyans ki ba -vitès, eklatman tèminal trè pratik.
Pou 100BASE-TX, 1000BASE-T oswa lòt operasyon Ethernet gwo-vitès, konsèvasyon pè trese-, routage bò tèminal- ak kontinwite enpedans mande anpil atansyon.
Uit-kontinwite kondiktè pou kont li pa pwouve pèfòmans Ethernet gwo-.
● Chwazi Kalite Tèminal la selon Frekans Itilizasyon
Pouse-tèminal prentan yo byen adapte pou devlopman, antretyen, edikasyon ak anviwònman rezo-tès kote fil elektrik chanje souvan.
Pou enstalasyon ki pa chanje pandan plizyè ane, tèminal vis oswa yon ekipay fiks konplètman Customized ka apwopriye tou.
● Konfime Field-Kalib Fil
Blòk tèminal PCM-0437 la aksepte apeprè 26–20AWG kondiktè.
Yo ta dwe verifye kalib fil, konstriksyon kondiktè ak longè dezabiye pou asire blocage prentan serye.
Pwodwi menm jan an
Kapasite pèsonalizasyon
1.Custom Pin Map
Anplis de fil elektrik estanda 1-a-1, yo ka evalye aranjman kwazman, devwa pin propriétaires ak konfigirasyon siyal espesifik aplikasyon an.
2.Custom Kab Longè
Longè estanda a se 300±15 mm, ak longè Customized ki disponib pou platfòm tès, kabinèt kontwòl ak layouts ekipman.
3.Terminal Pozisyon Pèsonalizasyon
Konte diferan pozisyon tèminal yo ka evalye selon kantite siyal ekipman ki nesesè yo.
4.Terminal Kalite Personnalisation
Pouse -nan tèminal prentan, tèminal vis, blòk tèminal branche ak lòt metòd revokasyon endistriyèl ka evalye selon kondisyon aplikasyon an.
5.Cable konstriksyon pèsonalizasyon
Kategori CAT, kalib kondiktè, konstriksyon UTP/STP, materyèl jakèt ak dyamèt kab ka evalye pou aplikasyon Ethernet, seri, kontwòl ak tès.
6.RJ45 Konfigirasyon Personnalisation
RJ45 gason, fi, dwat, -ang dwat ak panèl-konfigirasyon mòn yo ka evalye selon kondisyon ekipman-espas.
Kesyon yo poze souvan
01. Èske li mande pou yon zouti sèrtir?
Pouse -nan tèminal la sèvi ak blocage prentan, kidonk kondiktè byen prepare yo ka jeneralman konekte san yon zouti konvansyonèl sèrtir tèminal.
Preparasyon fil yo ta dwe toujou swiv kondisyon mekanik tèminal la.
02.Ki kalib fil tèminal la aksepte?
Dapre spesifikasyon pwodwi yo bay, tèminal la aksepte apeprè 26-20AWG kondiktè.
Yo ta dwe verifye konstriksyon kondiktè, kalib ak longè teren anvan enstalasyon an.
03. Èske li ka itilize pou Ethernet 100 Mbps?
Apwopriye a depann de konfigirasyon fil elektrik konplè-tèminal la.
Kab nan tèt li sèvi ak CAT5e UTP, men twòp pè untwisting oswa long untwisted kondiktè apre levasyon an ka degrade pèfòmans segondè -frekans.
Se poutèt sa, lyen konplè a ta dwe valide pou aplikasyon fòmèl 100BASE-TX.
04. Èske li ka itilize pou PoE?
PoE konpatibilite pa ta dwe sipoze sèlman nan koòdone RJ45 ak kondiktè 24AWG.
PoE enplike mòd pouvwa, plasman PIN, aktyèl, evalyasyon konektè, ogmantasyon tanperati ak konsepsyon sistèm konplè.
Validasyon elektrik rekòmande pou nenpòt aplikasyon espesifik PoE-.
