Sistèm automatisation endistriyèl yo, enstriman, PLC, detèktè, kontwolè entegre ak tèminal IoT souvan itilize diferan estanda kominikasyon seri. Yon òdinatè endistriyèl eritaj ka bay yon koòdone RS232 DB9, pandan y ap ekipman jaden yo ka itilize yon otobis diferans RS485 oswa koòdone TTL UART. Menm lè pwotokòl kominikasyon an konpatib, diferan koòdone elektrik pa ka fyab konekte pa tou senpleman chanje konektè.
Sèvi ak Premier Cable PCM-KW{-475 kòm yon egzanp, gid sa a eksplike RS232, RS485 ak TTL fondamantal, prensip konvèsyon seri, DB9 ak 5-pin entèfas tèminal, aplikasyon endistriyèl, seleksyon pwodwi ak personnalisation, pandan y ap konpare PCM-KW-, PCM{-KW-, PCM-KW-, PCM-, PCM -, PCM{10}}, PCM {-}, PCM {-}, PCM {-KW{12}} PCM-KW-475.
Entwodiksyon rapid pwodwi

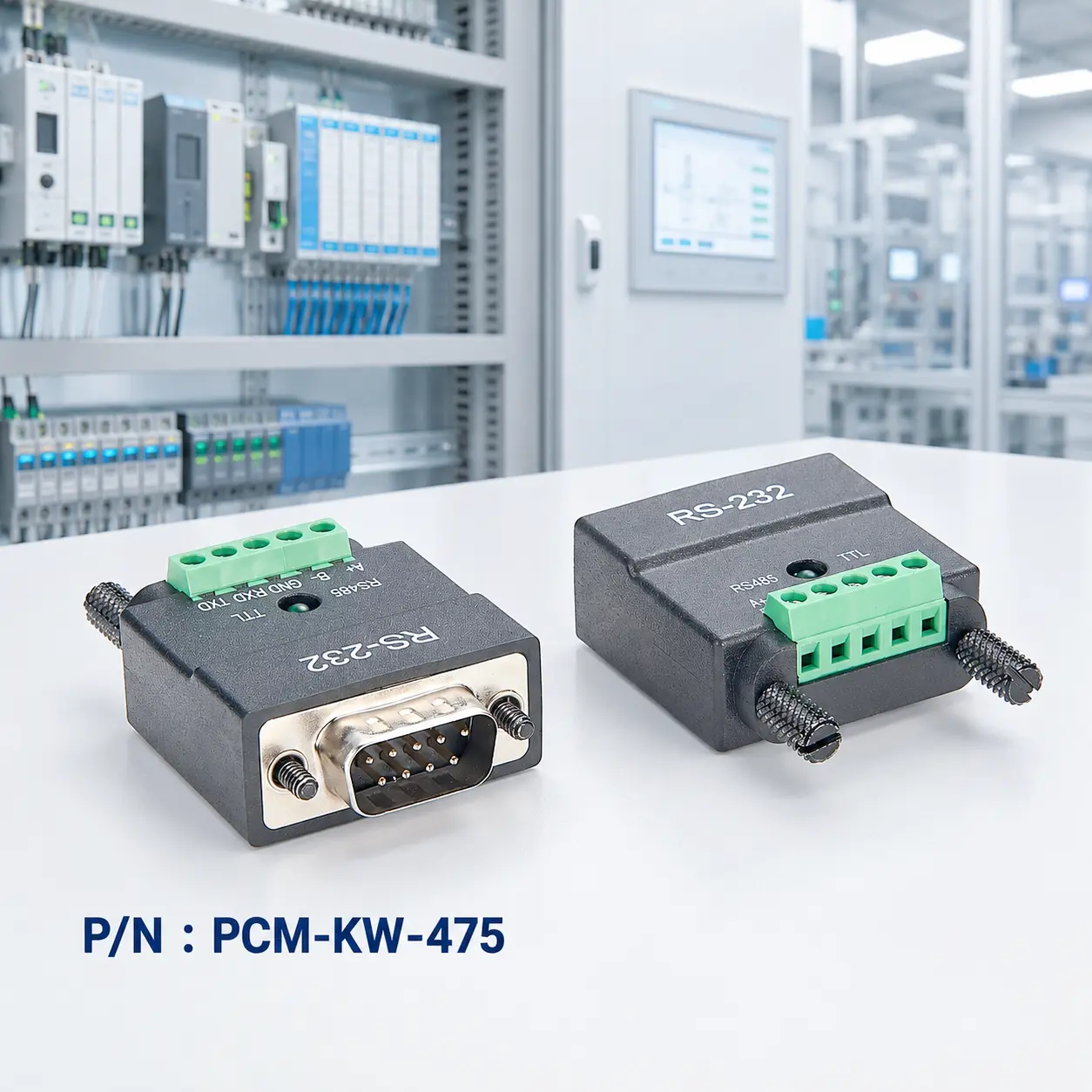

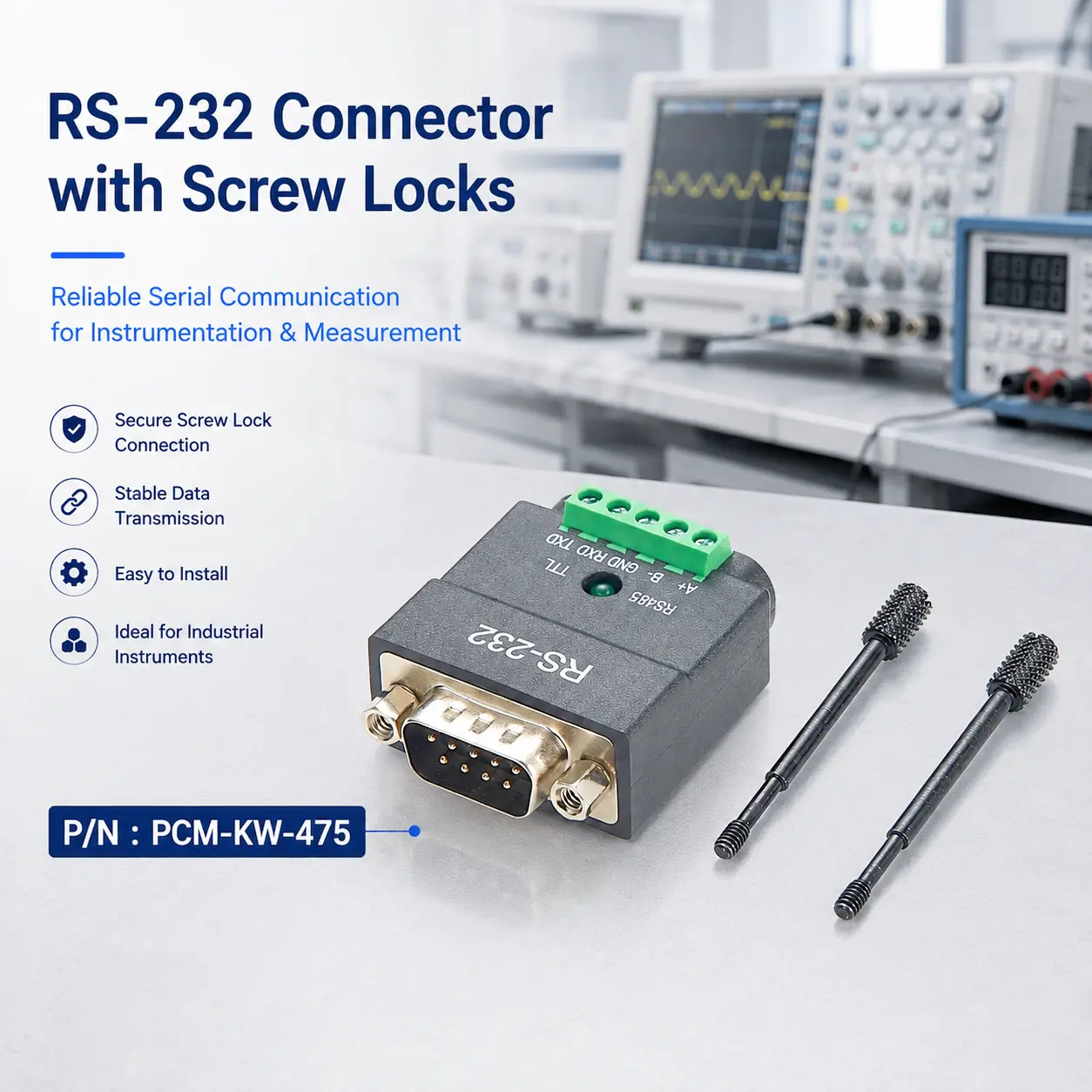

PCM-KW-475 se yon konvètisè seri endistriyèl RS232 a RS485 TTL. Li itilize yon estanda konektè gason DB9 kòm opinyon RS232 ak yon PCBA konvèsyon entèn pou tradwi siyal elektrik yo, bay RS485 A+/B- ak TTL RXD/TXD koneksyon atravè yon blòk tèminal 5-pin.
Konstriksyon kle gen ladann:

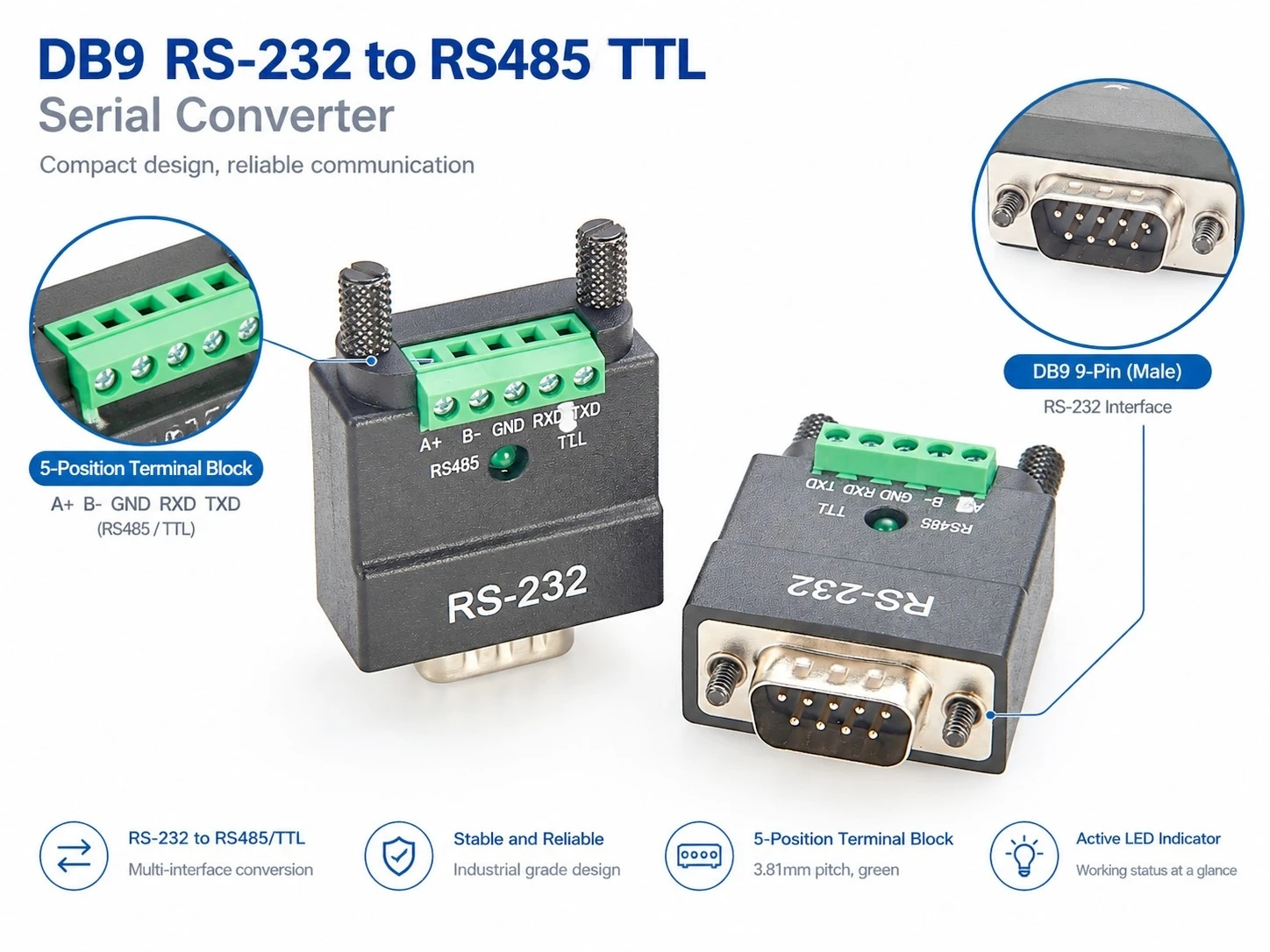

● DB9 gason RS232 koòdone
● 3.81 mm anplasman vèt 5-pin blòk tèminal
● KA-1056 REV1.0 PCBA
● Green ki ap dirije endikatè estati
● Mete -kay TPE vèt fonse ki reziste
● #4-40UNC aliye vis
● #4-40, H4.75 × 11.8 mm hex standoffs
● 16–28AWG sipò fil elektrik tèminal
| Non pwodwi | DB9 RS-232 pou RS485 TTL Serial Converter |
| Premye kab P/N | PCM-KW-475 |
| Antre koòdone | DB9 9-pin Connector |
| Entèfas Sòti | 5-Pozisyon blòk tèminal |
| Sipòte Entèfas | RS-232, RS485, TTL |
| IndicatorLight | Aktif Green dirije |
| Koulè koki | Vèt fonse |
Deklarasyon konpatibilite
PCM-KW-475 fèt pou aplikasyon ki bezwen konvèsyon nivo fizik-kouch/elektrik- ant RS232 ak RS485 oswa TTL entèfas. Sepandan, konpatibilite konektè pa otomatikman garanti pwotokòl konpatibilite. Anvan enstalasyon, verifye mòd kominikasyon, vitès baud, Bits done, Bits sispann, parite, polarite RS485, nivo lojik TTL ak devwa PIN bò aparèy.
Fòm konektè DB9 ki idantik pa nesesèman endike devwa pin idantik, kidonk dokiman ekipman an ta dwe toujou tcheke anvan ou ranplase yon adaptè ki egziste deja oswa konekte ekipman ki pa-estanda.
Nòt konpatibilite teknik:
RS232, RS485 ak TTL yo pa senpleman kalite konektè; yo reprezante interfaces ak diferan karakteristik elektrik. RS232 sèvi ak yon sèl -siyal fini, RS485 sèvi ak siyal diferans, ak kominikasyon seri TTL anjeneral itilize nivo lojik UART. Se poutèt sa, RS232 TX / RX pa ta dwe dirèkteman konekte ak TTL RX / TX, ni RS232 pa ka konvèti nan RS485 atravè rewiring pasif pou kont li.
Ekipman TTL ka opere tou nan diferan vòltaj lojik, tankou 3.3V oswa 5V. Se poutèt sa, nivo lojik sib aktyèl la dwe konfime anvan entegrasyon olye ke sipoze konpatibilite ki baze sèlman sou tèm "TTL la."
Ki sa ki se yon konvètè seri RS232 a RS485 TTL?
Yon konvètisè seri RS232 a RS485 TTL se yon aparèy koòdone ki fèt pou konekte ekipman lè l sèvi avèk diferan estanda elektrik seri. Li fè plis pase chanje konektè fizik la soti nan DB9 nan yon blòk tèminal; elektwonik entèn tradui nivo siyal ak karakteristik transmisyon.
Sou PCM-KW-475, siyal RS232 antre nan konektè gason DB9 a epi yo trete pa PCBA KA-1056 REV1.0. Lè sa a, bò tèminal 5-pin bay koneksyon kominikasyon diferans RS485 ansanm ak koneksyon lojik TTL RXD/TXD, ede eritaj RS232 ekipman kominike ak otobis endistriyèl oswa aparèy entegre.

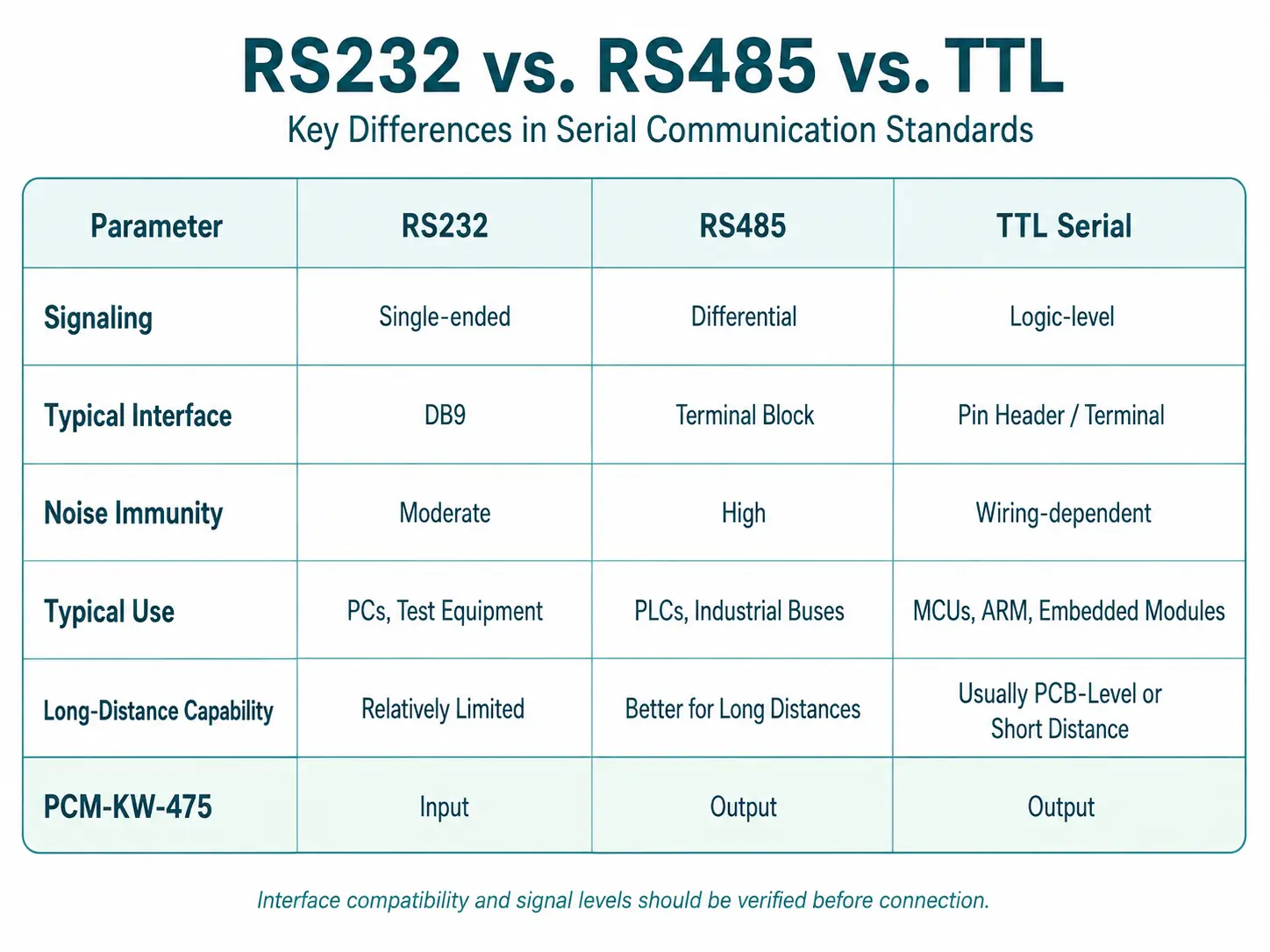

RS232 kont RS485 kont TTL
Pwen Doulè ak Valè Pwodwi
Defi 1:
Diferan estanda seri
Anpil aparèy endistriyèl eritaj toujou sèvi ak RS232, pandan y ap nouvo PLC, modil akizisyon done, detèktè ak kontwolè entegre ka itilize RS485 oswa TTL. Yon konvètisè seri ka konsève ekipman RS232 ki deja egziste pandan y ap pwolonje konpatibilite koòdone, diminye ranplasman ekipman ki pa nesesè.
Defi 2:
Endistriyèl kominikasyon entèferans
Anndan liy automatisation yo, kabinèt kontwòl ak machin endistriyèl, motè, rle ak kondui frekans varyab -ka jenere entèferans elektwomayetik. RS485 sèvi ak siyal diferans A+/B-, ki bay amelyore rejè bri mòd komen-konpare ak lyen seri konvansyonèl sèl-.
Defi 3:
Entèfas miltip pandan devlopman
Devlopè entegre yo souvan bezwen travay ant pò seri PC, modil RS485 ak aparèy TTL UART. PCM-KW-475 bay RS485 ak koneksyon tèminal ki gen rapò ak TTL nan yon sèl inite kontra enfòmèl ant, sa ki ede senplifye konfigirasyon konvèsyon koòdone yo.
Ekspozisyon pwodwi yo
Avantaj kle yo
- RS232 a RS485 TTL doub-konvèsyon entèfas ak kapasite kominikasyon endistriyèl
Sipòte tou de RS232-a-RS485 ak RS232-konvèsyon TTL, sa ki pèmèt kominikasyon ant ansyen aparèy seri ak sistèm entegre. Koòdone diferans RS485 A+/B- se byen adapte pou pi long kab endistriyèl kouri ak anviwònman elektrik fè bwi, sa ki fè li ideyal pou antretyen automatisation, debogaj laboratwa ak entegrasyon kontwòl endistriyèl.
- Entèfas estanda DB9 ak estrikti enstalasyon fleksib
Estanda DB9 koòdone gason an pèmèt koneksyon pratik nan PC endistriyèl, aparèy seri ak ekipman debogaj pandan y ap diminye bezwen an pou adaptè adisyonèl. Rivet devan-nwa ak rearlocking-opsyon pou aliye vis, ansanm ak pyès ki nan konpitè #4-40UNC ak depaye Egzagòn, sipò enstalasyon sou panno ekipman, kabinèt kontwòl, patiraj ak platfòm tès.
- 3 Endikatè Estati ki ap dirije ak Mete -estrikti pwoteksyon TPE ki reziste
Yon LED vèt entegre bay endikasyon klè nan fonksyone-stati yo pou enstalasyon, komisyonin ak depanaj pi fasil. Lojman TPE vèt fonse ki reziste -pwoteksyon PCBA entèn la ak estrikti koneksyon pandan y ap amelyore rezistans ak fyab alontèm-pou itilizasyon endistriyèl kontinyèl.

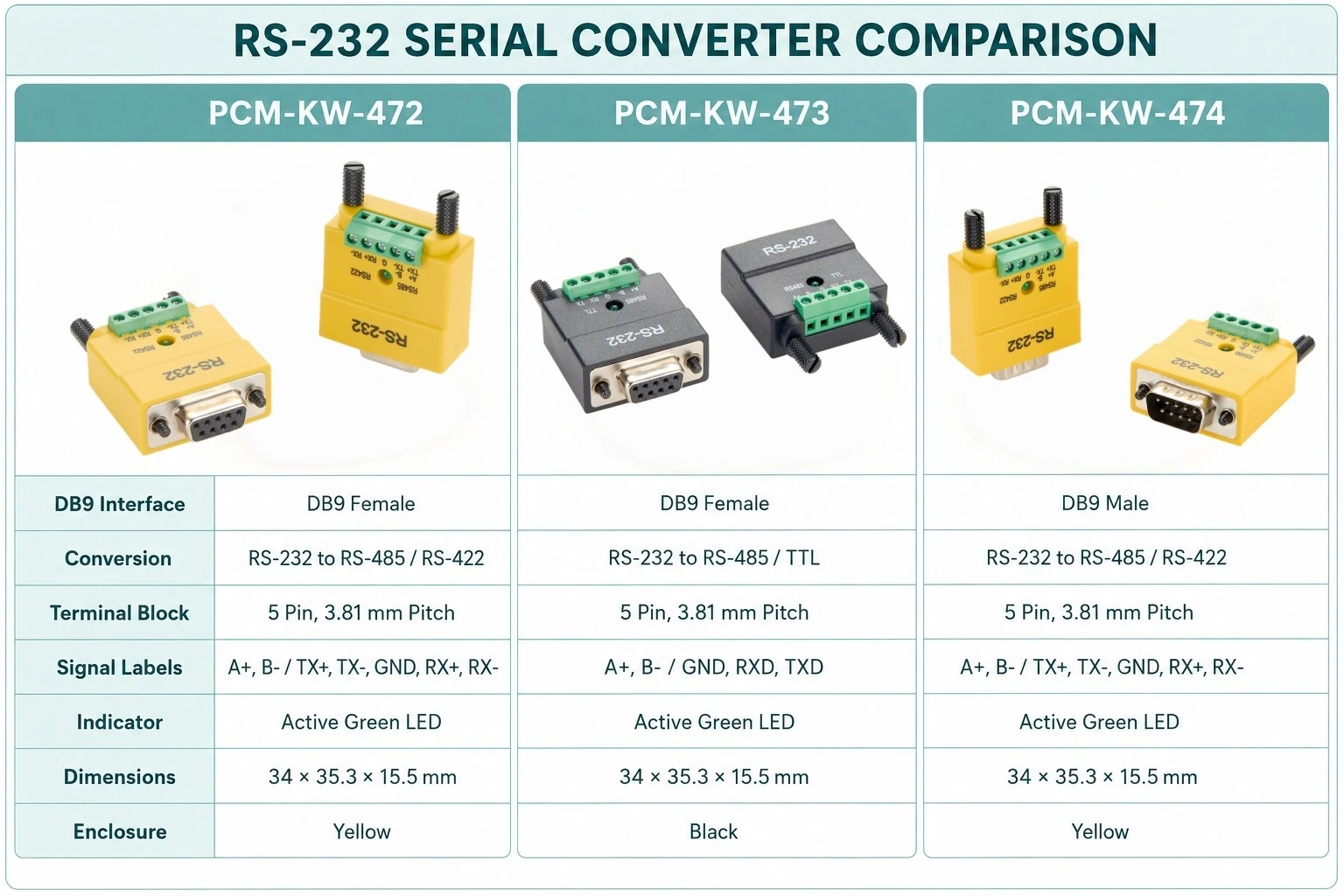

Pwodwi menm jan an
Ki jan yo chwazi yon konvètè seri RS232?
Etap 1: Idantifye Entèfas Sib la
Premye detèmine si ekipman sib la itilize RS485, RS422 oswa TTL. Pou koòdone MCU UART, konfime vòltaj lojik TTL ki nesesè tou.
Etap 2: Tcheke DB9 Sèks
Pa chwazi yon konvètisè ki baze sèlman sou tèm "RS232." Verifye si ekipman an sèvi ak yon konektè DB9 gason oswa fi epi konfime plasman pin li yo.
Etap 3: Verifye RS485 oswa RS422
Malgre ke RS485 ak RS422 tou de itilize siyal diferans, topoloji rezo yo ak karakteristik chofè yo pa idantik epi yo pa ta dwe otomatikman trete kòm ka ranplase.
Etap 4: Tcheke enstalasyon mekanik
Pou enstalasyon nan kabinè kontwòl, lojman ekipman oswa platfòm tès, verifye pyès ki nan konpitè vis DB9, oryantasyon aliye ak clearance ki antoure.
Kapasite Personnalisation
Konektè pèsonalizasyon
DB9 gason, DB9 fi, blòk tèminal ak lòt konfigirasyon konektè ka devlope selon kondisyon koòdone ekipman OEM.
Pèsonalizasyon Plasman PIN
Pou ekipman ki pa-estanda DB9, konfigirasyon fil elektrik ak konvèsyon yo ka Customized dapre pinouts kliyan, chema oswa dokiman ekipman yo.
Lojman & koulè personnalisation
Koulè lojman TPE, estrikti, mak ak aparans ka Customized pou entegrasyon ekipman OEM ak pwojè mak.
Montaj personnalisation
Montaj pyès ki nan konpitè, estrikti vis, distans hex ak oryantasyon enstalasyon ka adapte nan panno ekipman, kabinèt ak patiraj.
Overmold koulè ak materyèl personnalisation
Koulè PVC overmold ak opsyon materyèl yo ka Customized pou idantifikasyon ekipman, jesyon chanèl oswa kondisyon OEM aparans.
Konfigirasyon tèminal & fil kalib
PCM-KW-475 itilize yon estrikti tèminal 3.81 mm sipòte fil elektrik 16–28AWG. Kalite tèminal, kalib fil ak metòd koneksyon ka plis evalye pou kondisyon espesifik pwojè yo.
Kesyon yo poze souvan
01.Ki siyal PCM-KW-475 ka konvèti RS232 an?
PCM-KW{-475 aksepte opinyon RS232 epi li bay RS485 A+/B- ak koneksyon ki gen rapò ak TTL RXD/TXD sou bò tèminal, sa ki fè li apwopriye pou entèfas ekipman RS232 ak aparèy RS485 oswa TTL.
02. Èske RS232 ka konekte dirèkteman nan TTL UART?
No RS232 ak TTL UART itilize diferan karakteristik vòltaj elektrik. Koneksyon dirèk ka lakòz echèk kominikasyon epi li kapab kreye risk pyès ki nan konpitè, kidonk yo ta dwe itilize yon sikwi konvèsyon nivo ki apwopriye.
03.Poukisa se RS485 apwopriye pou anviwònman endistriyèl?
RS485 sèvi ak siyal diferans, ak reseptè a prensipalman detekte diferans ki genyen vòltaj ant liy siyal yo. Sa a amelyore rejè bri mòd komen-konpare ak kominikasyon konvansyonèl sèl-, sa ki fè li apwopriye pou kabinèt endistriyèl, machin ak lyen kominikasyon ki pi long.
04. Èske li ka ranplase yon lòt konvètisè RS232 si konektè yo sanble menm?
Pa nesesèman. Plasman DB9 pin, kalite RS485/RS422, vòltaj lojik TTL, anviwònman kominikasyon, kondisyon pouvwa ak pwotokòl aparèy yo ta dwe tout dwe verifye. Validasyon echantiyon jeni rekòmande anvan deplwaman volim.
