Kisa atik sa a kouvri?
Nan enprimant modèn 3D, robo, sistèm kontwòl entegre, ak ekipman automatisation endistriyèl, modil kontwòl la tipikman pa bezwen pouvwa, men li mande tou echanj done ak kontwolè prensipal la, chofè motè, Toolhead, oswa lòt nœuds atravè CAN Bus.
Solisyon tradisyonèl yo ka ranje
separeman:
Pouvwa kab + CAN kominikasyon kab
Sa a pral ogmante kantite ekipay, koòdone aparèy, ak konpleksite fil elektrik entèn yo.
PCM-0930 adopte:
XT30 2+2 Fi - Pouvwa + CAN entegre Kab - Fil louvri
Entegre liy elektrik ak liy kominikasyon diferans CAN nan yon sèl kab 3 mèt.
Atik sa a pral bay yon -entwodiksyon pwofondè sou sa XT30 2+2 ye, ki jan CAN Bus ap travay, poukisa diferan espesifikasyon tankou 18AWG kab pouvwa ak 24AWG CAN trese câbles yo itilize, fonksyon yo nan CANH / CANL, poukisa rezistans revokasyon.
se kritik, ak ki jan yo kòrèkteman chwazi sa a kalite ekipay pou enprimant 3D, robo, ak aparèy CAN entegre.
Entwodiksyon rapid pwodwi
PCM-0930 konbine yon konektè fi XT30 2+2 ak yon kab UL2725 3m ak revokasyon fil louvri.
De kondiktè 18AWG bay chemen pouvwa a, pandan y ap yon pè trese 24AWG bay chemen kominikasyon diferans CAN.
| Non pwodwi | XT302 + 2 Fi Power + CAN Otobis Kominikasyon Integrated Corection Cable |
| Premye kab P/N | PCM-0930 |
| Konektè | XT30 2+2 Fi |
| Fen opoze | Louvri Fil |
| Longè kab | 3000+50mm |
| Kab Modèl | UL2725 |
| Estrikti kab | 18AWGx2C + 24AWGx1P + AE |
| Kab OD | 6.3mm |
| Louvri-Fil Longè | Apeprè . 10±3mm |
Deklarasyon konpatibilite
Konpatibilite mekanik ak yon konektè XT30 2+2 pa garanti otomatikman konpatibilite elektrik.
Verifye polarite pouvwa a, kat CANH / CANL, vòltaj, aktyèl, CAN bitrate ak kondisyon revokasyon anvan enstalasyon an.
Avi teknik konpatibilite:
PCM-0930 se yon pouvwa pasif ak CAN asanble kab.
Li pa genyen yon kontwolè CAN, CAN transceiver, konvètisè pwotokòl, sikwi izolasyon oswa konvètisè DC/DC.
Epitou, yon pè trese 24AWG pa poukont li pwouve yon enpedans karakteristik 120-ohm espesifye, epi pa gen okenn rezistans revokasyon CAN bati-an espesifye pou PCM-0930.
Konesans debaz sou pwodwi
Kisa yon kab otobis XT30 2+2 + CAN ye?
Yon kab pouvwa XT30 2+2 + CAN Bus konbine kondiktè DC pouvwa ak yon pè siyal CAN diferans nan yon sèl asanble kab.
PCM-0930 itilize de kondiktè 18AWG pou pouvwa ak yon pè trese 24AWG pou kominikasyon CAN.
Poukisa entegre pouvwa ak CAN?
Konbine pouvwa ak CAN nan yon sèl konektè diminye kantite kab, konte konektè ak konpleksite fil elektrik, ki se patikilyèman itil nan zouti kontra enfòmèl ant ak modil robotik.
Pwen Doulè ak Valè Pwodwi
Defi 1:
KA Kominikasyon depann de Kalite fil elektrik
Kominikasyon fyab CAN depann de jeyometri -pè tòde, vitès bi, longè otobis, longè souch, topoloji ak tèminal apwopriye.
Defi 2:
Entèfas ekipman diferan
Tli louvri-fen fil pèmèt revokasyon fleksib pou diferan tablo kontwòl ak aparèy entegre.
Defi 3:
Gout vòltaj sou longè kab
Kondiktè pouvwa 18AWG yo ede diminye gout vòltaj sou kab 3m, men pèt aktyèl vòltaj depann sou rezistans aktyèl ak konplè sikwi.
Poukisa sèvi ak yon bout fil ki louvri-?
Lòt bout PCM-0930 adopte yon konsepsyon liy ouvè epi li kenbe apeprè:10+3mmZòn liy sòtan.
Konpare ak fen-konektè fiks, pi gwo valè liy ouvè-se:
Revokasyon jaden fleksib
Kliyan yo ka Customize ki baze sou entèfas aparèy aktyèl la:
- Koupe;
- Desoude;
- Soude;
- Konpresyon;
- Konekte nan blòk tèminal;
- Konekte PCB;
- Enstale lòt konektè;
- Defini pouvwa/KAN koòdone.
Se poutèt sa, li se patikilyèman apwopriye pou: R&D, brikoleur, modifikasyon ekipman, ti -entegrasyon ekipman pakèt ak pwojè OEM.

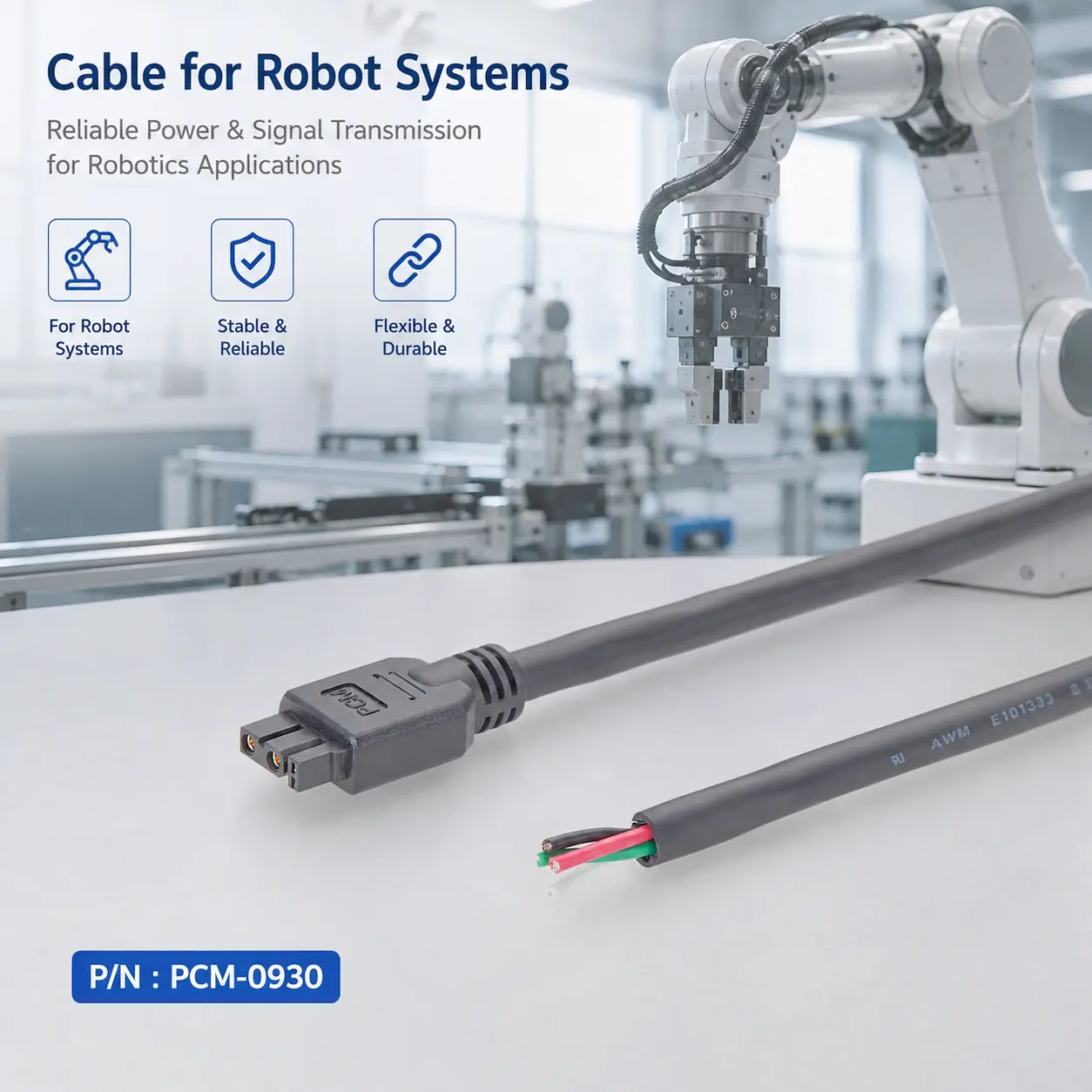

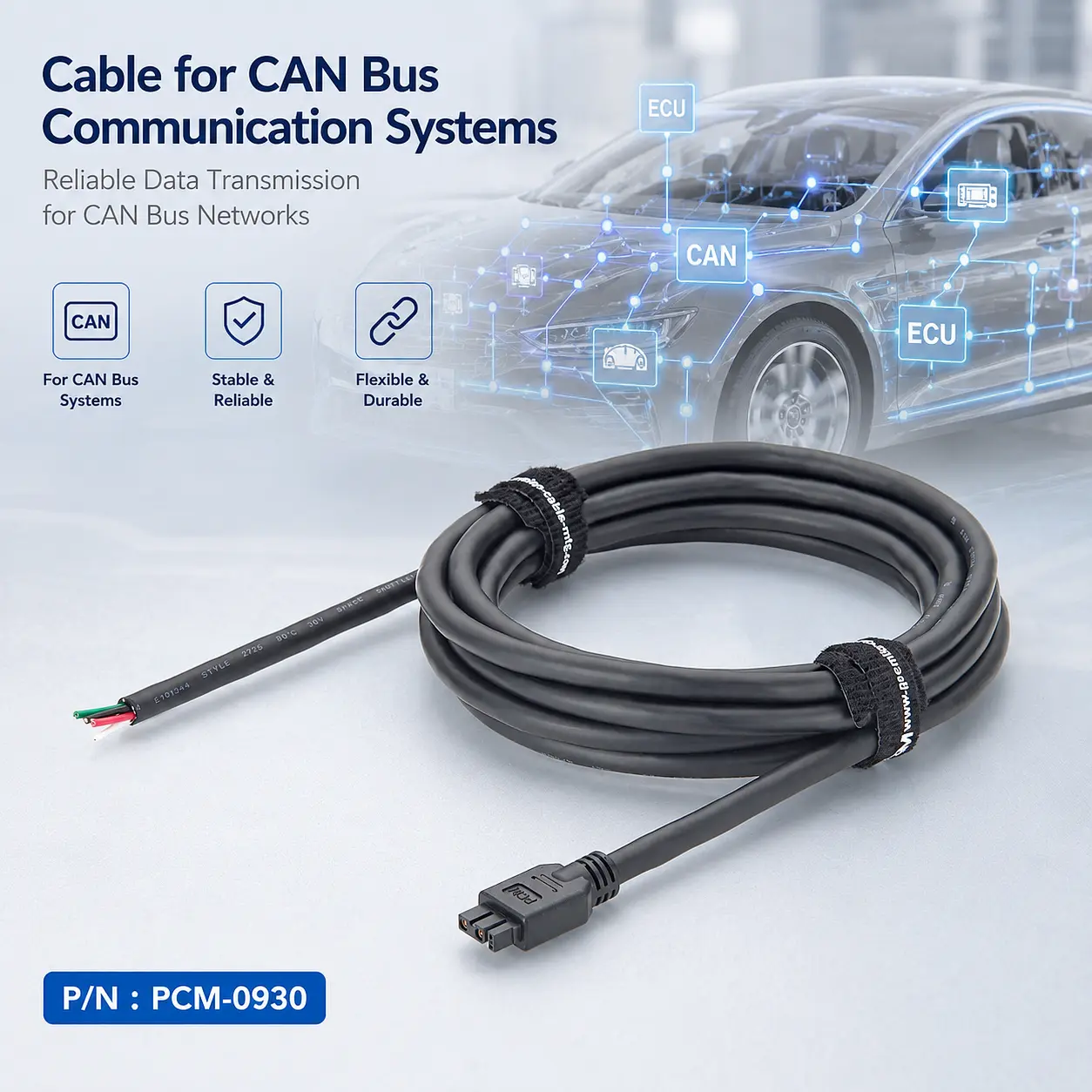

PCM-0930 XT30 2+2 Fi pouvwa + CAN Open-Wire Cable
PCM-0930 konbine yon konektè XT30 2+2 fi ak yon kab fil louvri 3m, sa ki fè li itil patikilyèman pou CAN koutim ak entegrasyon pouvwa nan enprimant 3D, robo ak sistèm entegre.
Aplikasyon:
Sitou apwopriye pou:
- 3D Printer Toolhead;
- CAN Toolhead Board;
- robo;
- CAN Motor;
- Actuator;
- Embedded CAN kontwòl Komisyon Konsèy;
- Ekipman automatisation endistriyèl;
Ekspozisyon pwodwi yo

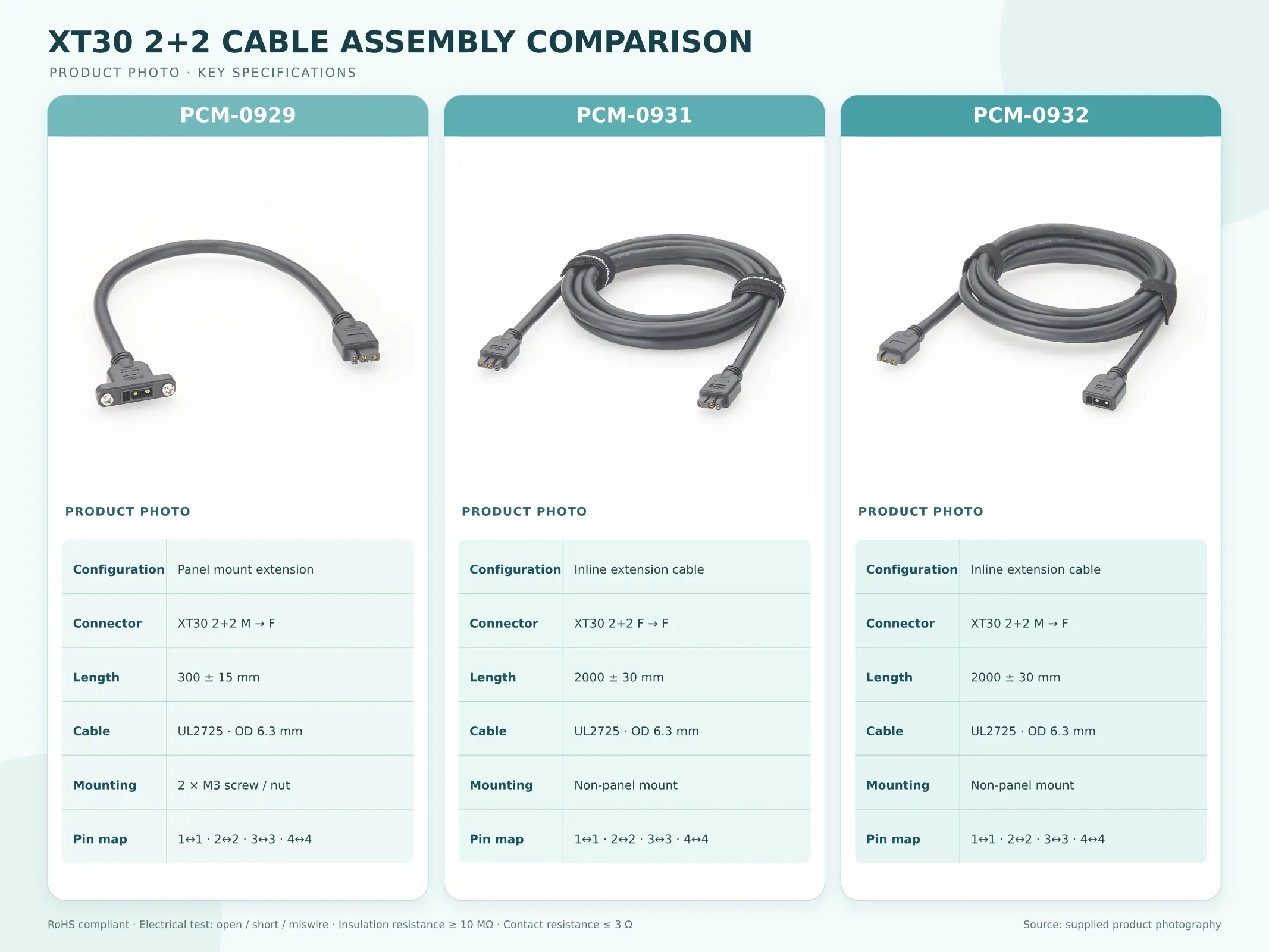

Pwodwi menm jan an
Ki jan yo chwazi bon kab la?
Premye konfime XT302 + 2 gason ak fenmèl
PCM-0930 itilize yonXT30 2+2 Konektè fi, kidonk aparèy sib la dwe bay koòdone kwazman ki koresponn lan.
Konpatibilite pa ta dwe detèmine pa tèm "XT30" pou kont li, paske aestanda XT30 ak yon XT30 2+2 se pa menm estrikti konektè a.
Anvan achte oswa enstalasyon, verifye seri konektè, sèks, koòdone mekanik, ak plasman pin.
Konfime Power+ / Power− Polarite
Youn nan kondisyon ki pi enpòtan nan yon sistèm pouvwa DC se kenbepolarite kòrèk.
Anvan fil elektrik, verifye pinout ofisyèl la oswa kat fil elektrik la:
Pozitif → Pozitif
Negatif → Negatif
Pa detèmine polarite sèlman nan koulè fil, oryantasyon konektè, oswa pozisyon tèminal, paske devwa pin ka varye ant aparèy ak pwojè OEM.Polarite ranvèse ka anpeche operasyon epi li kapab domaje ekipman ki konekte.
Konfime kat siyal CANH / CANL
CAN Otobis itilize siyal diferans, kidonk CANH ak CANL dwe make selon aparèy la
spesifikasyon:
CANH → CANH
CANL → CANL
Si CANH ak CANL yo ranvèse, rezo CAN an anjeneral echwe pou kominike kòrèkteman epi li ka fè eksperyans nœuds offline, erè mesaj, oswa lòt defo kominikasyon. Verifye pinout kontwolè a, kondwi motè, BMS, oswa lòt aparèy CAN anvan ou enstale PCM-0930.
Konfime Can Bus Bitrate a
Diferan sistèm CAN Otobis yo ka opere nan diferan pousantaj kominikasyon, tankou:
125 kbps, 250 kbps, 500 kbps, 1 Mbps, oswa lòt pwojè-debi espesifik.
CAN bitrate afekte akseptab lalongè total otobis, longè souch, layout ne, ak kondisyon fil elektrik. An jeneral, pi wo pousantaj kominikasyon enpoze kondisyon pi sevè sou topoloji rezo ak entegrite siyal.
Se poutèt sa,apeprè 3 m longè PCM-0930 pou kont li pa ka garanti konpatibilite ak chak sistèm CAN Bus. Topoloji rezo konplè a ak bitrate yo ta dwe evalye ansanm.
Kapasite Personnalisation
Longè kab Custom
Longè kab koutim yo disponib, ak entegrite siyal CAN ak gout vòltaj pouvwa evalye selon aplikasyon an.
Custom pouvwa fil kalib
Gwosè kondiktè pouvwa ka Customized selon aktyèl, longè kab ak kondisyon tèmik.
Personalize CAN Siyal Pè
Konstriksyon kab dedye CAN yo ka chwazi lè kondisyon espesifik enpedans, pwoteksyon oswa CAN FD aplike.
Koutim Louvri-Fen Terminasyon
Fen ouvè a ka apwovizyone kòm fil dezabiye, fil fèblan, tèminal crimp oswa revokasyon konektè koutim.
Custom PIN Kat jeyografik
Custom Power+, Power-, CANH ak CANL kat ka pwodwi dapre chema ekipman an.
XT30 2+2 Pèsonalizasyon Konektè
Konfigirasyon gason, fi, louvri-fil, ekstansyon ak panèl-mount XT30 2+2 ka devlope pou ekipman OEM.
Kesyon yo poze souvan
01.Ki sa ki CAN Bus?
CAN la vle diRezo Zòn Kontwolè.
Li se yon otobis kominikasyon seri milti-nœud ki lajman itilize nan elektwonik otomobil, robotik, automatisation endistriyèl, kontwòl motè ak sistèm entegre.
02.Ki sa ki CANH ak CANL?
CAN kominikasyon nòmalman itilize de kondiktè siyal diferans:
CANH ak CANL
PCM-0930 bay yon pè trese 24AWG pou objektif sa a.
03.Poukisa Èske KA Sèvi ak Siyal Diferansyal?
CAN sèvi ak siyal diferans ant CANH ak CANL, ede reseptè a distenge siyal otobis ki valab nan anviwònman ki fè bwi elektrik.
04.Poukisa sèvi ak yon pè trese pou CAN?
Tòde CANH ak CANL ansanm ede kenbe balans diferans ak diminye sansibilite a entèferans ekstèn.
Sepandan, konstriksyon pè trese-pou kont li pa pwouve yon enpedans karakteristik espesifye 120-ohm.
