IX B-Tape nan M12 X-Kode Gid kab Endistriyèl Ethernet: CAT6A SFTP 10Gbps Link pou PLC, Robotics, Vizyon ak Sistèm Edge IIoT
PCM-HD-0114 se yon 2m IX B-Type M12 X-Kode 8-pin fi endistriyèl kab Ethernet ki itilize konstriksyon 26AWG CAT6A SFTP, doub pwoteksyon ak yon jakèt TPU vèt. Li fèt pou lyen konpatib gwo vitès ant contrôleur endistriyèl, kamera, robo, switch ak aparèy kwen.
PCM-HD-0114 vs Standard CAT6A RJ45 Kab Yon ti koutje sou
| Konparezon | PCM-HD-0114 | Creole CAToA RJ45 Kab |
|---|---|---|
| Konektè A | IX B-Tip | RJ45 |
| Konektè B | M12 X-Kode Fi | RJ45 |
| Entèfas kontra enfòmèl ant | IX se plis kontra enfòmèl ant nan volim | RJ45 pi gwo |
| Entegrasyon ekipman endistriyèl | Segondè | Ekipman Vue |
Ki sa ki se yon IX B-Type M12 X-Kode Ethernet Kab?
XB kalite M12X kode endistriyèl kab Ethernet se yon asanble kab omnidireksyon ki etabli koneksyon Ethernet coper ant de diferan koòdone rezo endistriyèl.
PCM-HD-0114 ka reprezante kòm:
Endistriyèl Kontwolè / Bouton → IX B-Type → CAT6A SFTP Kat-Pè → Ethernet Kab →M12 X-Kode 8Pin Fi→ Kamera / Robo / Aparèy Endistriyèl.
Fonksyon prensipal li se pa chanje pwotokòl rezo a, men transmèt kat gwoup siyal Ethemet diferans yo nan lòt bout la dapre kat Piny ki espesifye a.
Ki sa ki IX Endistriyèl?
IX Endistriyèl se yon sistèm konektè miniaturize gwo -vitès pou ekipman rezo endistriyèl. Konpare ak koòdone RJ45 tradisyonèl yo, filozofi konsepsyon li yo konsantre plis sou:
Ti Fòm Faktè + Gwo -Koneksyon Dansite + Endistriyèl Mekanik Retansyon
Se poutèt sa, li se patikilyèman apwopriye pou:
● Ti PLC;
● Endistriyèl contrôleur;
● Ekipman vizyon machin;
● Endistriyèl switch modil;
● Aparèy entegre;
Nan espas PCB de pli zan pli sere pou ekipman, koòdone IX la ka ede konsèpteur diminye espas ki okipe pa rezo interfaces.
Defi komen Ethernet endistriyèl
Deklarasyon konpatibilite
Malgre ke PCM-HD-0114 gen koòdone Ethernet endistriyèl nan tou de bout, men:
Konektè a ke yo te ploge fizikman pa nesesèman vle di ke rezo a ka kominike nòmalman.
Mekanik kwazman pou kont li pa garanti kominikasyon Ethernet.
Kodaj IX, M12 X-Kodaj, plasman pin, kat diferans-pè, vitès Ethernet ak achitekti pwoteksyon yo dwe konpatib.
Avi teknik konpatibilite:
-
PCM-HD-0114 se yonpasif endistriyèl Ethernet kab asanblepou koneksyon fizik siyal ant IX ak M12 X-kode interfaces. Li pa bay okenn konvèsyon pwotokòl, anplifikasyon siyal, routage, oswa ajou vitès.
Malgre ke yo itilize kab CAT6A SFTP, pèfòmans 10GbE toujou depann de kat pin, jeyometri pè, revokasyon, kontinwite plak pwotèj, ekipman PHY, ak longè kab; Validasyon lyen konplè rekòmande.

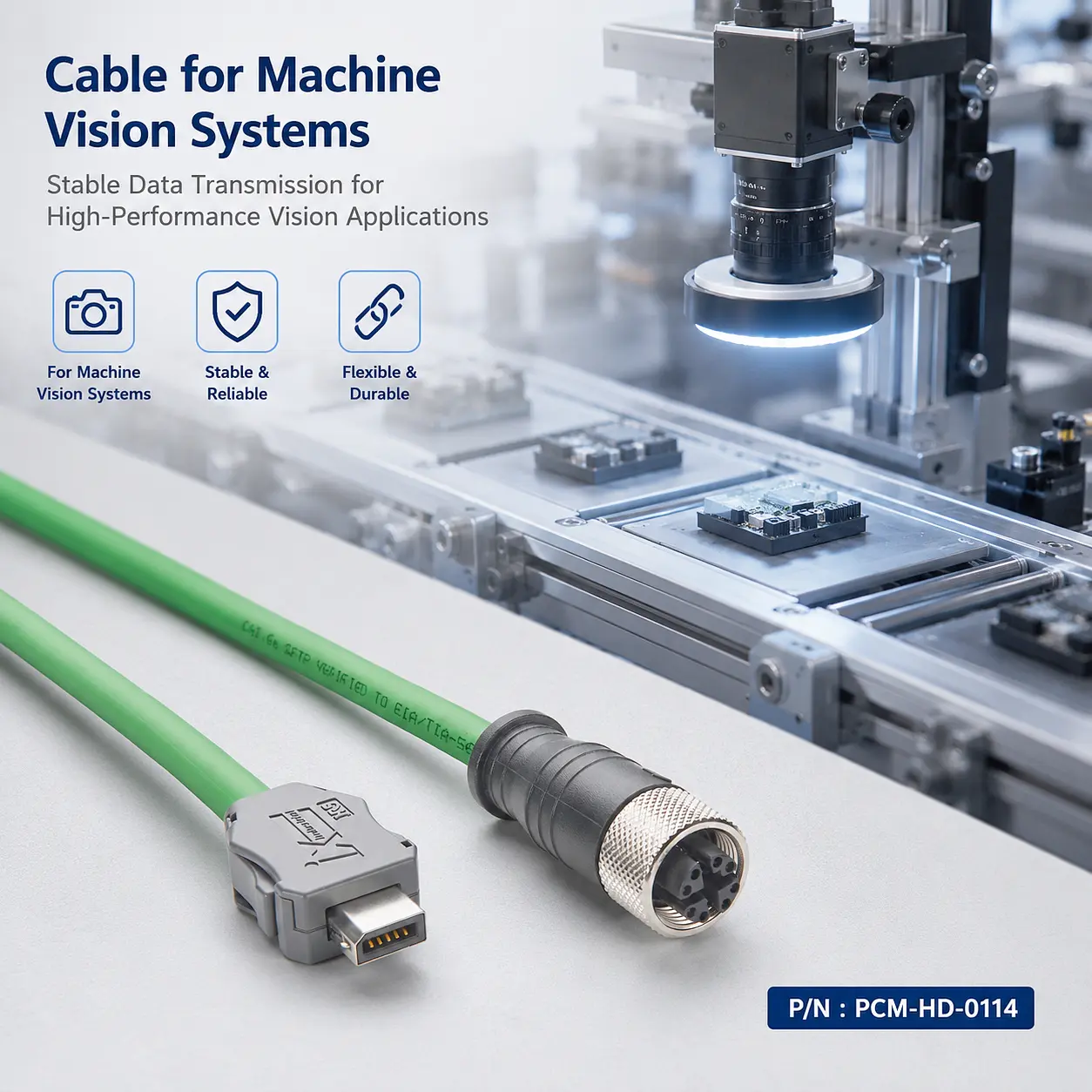

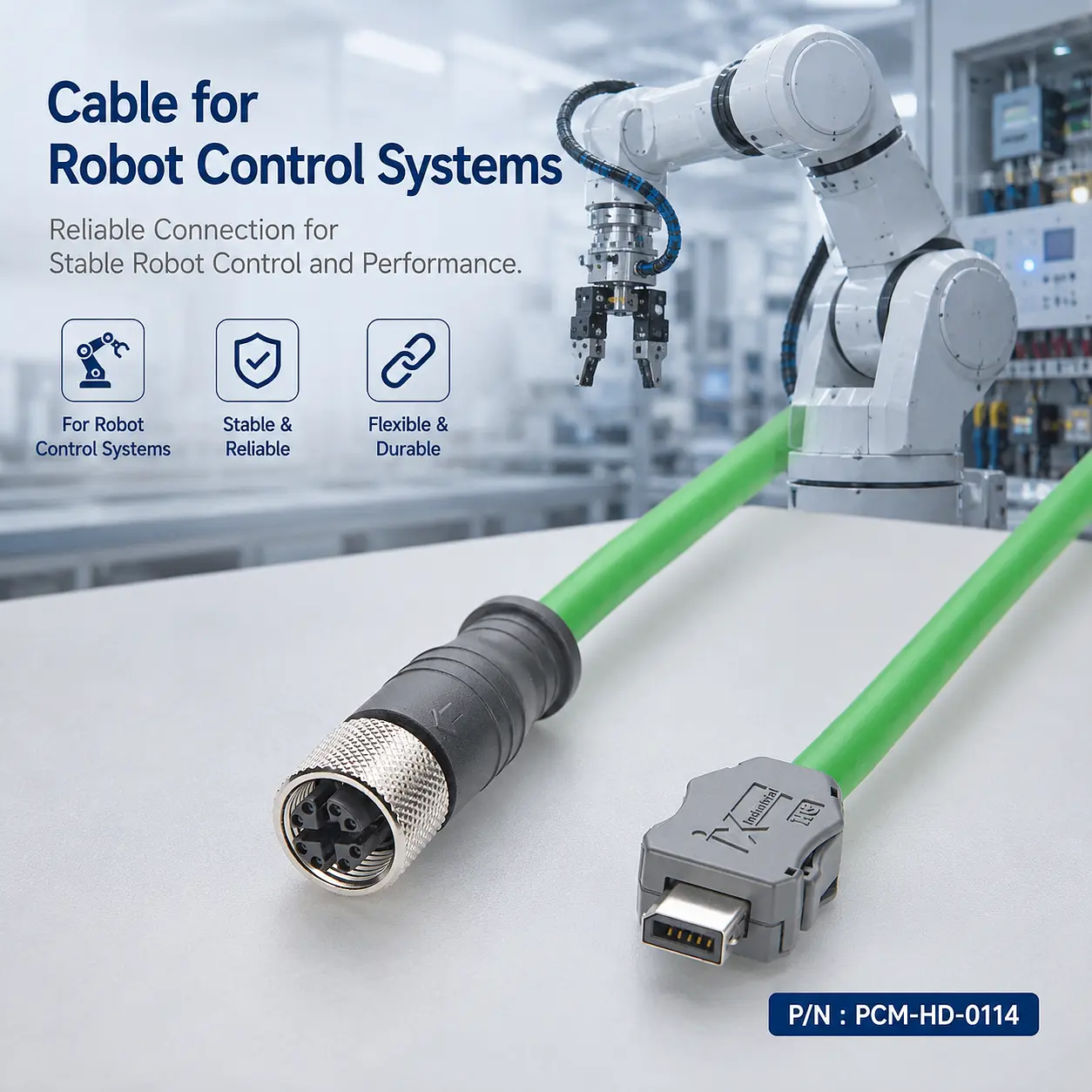

Ekspozisyon pwodwi yo

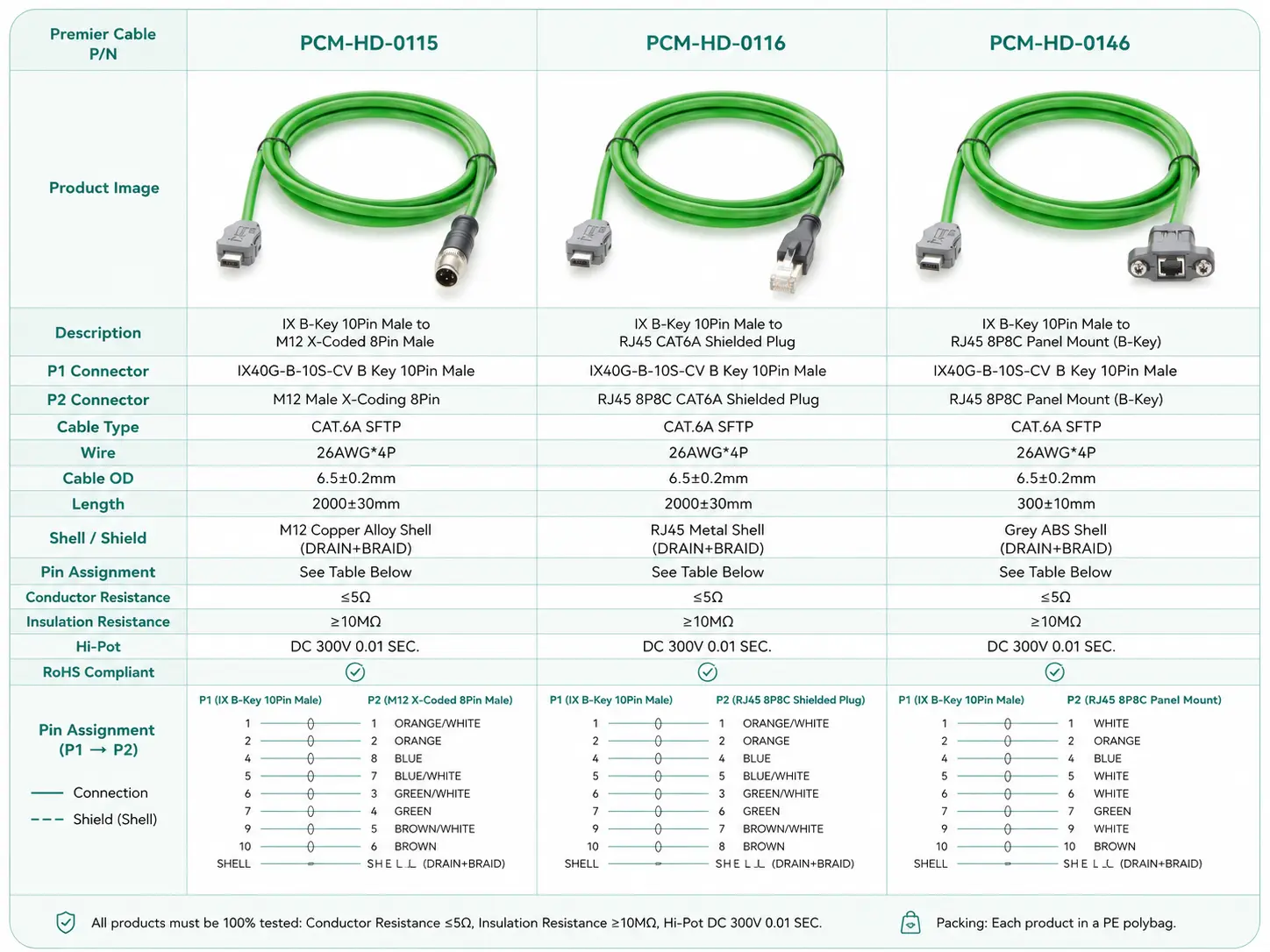

Pwodwi menm jan an
Ki jan yo chwazi yon IX B-tip M12X encoder endistriyèl kab rezo endistriyèl?
Kouman pou mwen konfime konpatibilite IX ak M12 Connector?

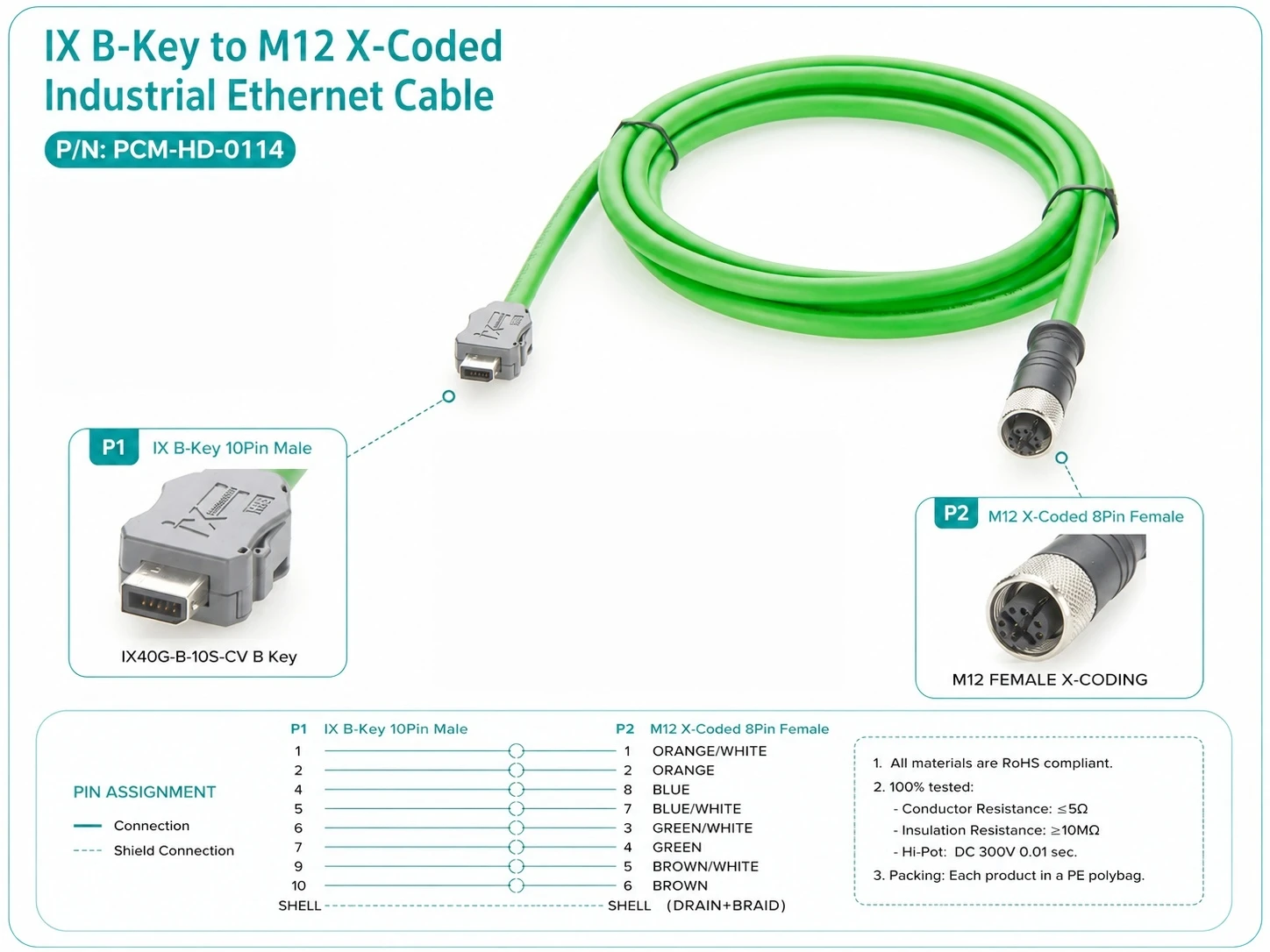

Premye verifye modèl Connector egzak, kodaj ak sèks sou tou de bò yo. PCM-HD-0114 itilize yonIX40G-B-10S-CV B-Keykonektè ak yonM12 X-Kode 8-pin fikonektè. "IX Endistriyèl" oswa "M12 8-pin" pou kont li pa garanti konpatibilite paske diferan kodaj ak sèks ka pa konekte mekanikman.
Poukisa yo dwe verifye plasman PIN ak vitès Ethernet?
Ethernet gwo-vitès mande plis pase kontinwite senp. Konplete aKat IX-a-M12 pin ak tout kat pè diferansdwe plase kòrèkteman. Pou10GBASE-T / 10Gbpsaplikasyon pou, pò ekipman, konektè, kab CAT6A, longè lyen ak pèfòmans chanèl konplè dwe tout satisfè espesifikasyon yo mande yo.
Ki jan yo ta dwe tcheke pwoteksyon, PoE ak konfigirasyon elektrik?
Verifye ke chemen an pwoteje soti nanplak pwotèj kab nan koki konektè ak chasi / tèse byen fèt. Si pouvwa sou Ethernet obligatwa, konfime touPoE estanda, kat pè, aktyèl, evalyasyon konektè ak ogmantasyon tanperati. Konstriksyon CAT6A pou kont li pa otomatikman etabli konpatibilite PoE.
Kouman pou mwen detèmine si kab la adapte nan anviwònman endistriyèl aktyèl la?
Evalye anviwònman enstalasyon aktyèl la, ki gen ladan lwil oliv, likid refwadisman, ekspoze deyò, tanperati, flechi kontinyèl, itilize tren-chèn ak kondisyon enpèmeyab. Yon jakèt TPU pa otomatikman garanti chak evalyasyon lwil oliv, flechi oswa tanperati, ak yon konektè M12 pou kont li pa defini evalyasyon IP asanble konplè a. Espesifikasyon apwovizyone yo diPi gran pase oswa egal a 5000 sik kwazman, men aplikasyon pou -devwa ki pi wo yo ta dwe valide separeman.
Opsyon Custom Asanble Kab
Konbinezon konektè koutim, longè kab, mezi fil, estrikti pwoteksyon, devwa PIN, etikèt, anbalaj ak konfigirasyon enstalasyon yo ka devlope selon OEM ak kondisyon pwojè yo.
FAQ pwodwi
Kisa IX B-Kle vle di?
B-Kle refere a kodaj mekanik konektè a olye ke pwotokòl Ethernet li menm.
Ekipman sib la dwe itilize kodaj IX ki matche.
Ki sa ki se yon konektè M12 X-kode?
M12 X-Konektè kode yo itilize yon konsepsyon sikilè endistriyèl 8-kontak ki fèt pou koneksyon Ethernet gwo vitès.
Ki sa ki se SFTP Shielded Kab?
PCM-HD-0114 sèvi ak yon FOIL-plis trese ki pwoteje konstriksyon kab CAT6A pou amelyore kontwòl EMC nan anviwònman endistriyèl ki fè bwi elektrik.
Bezwen yon asanble kab pou pwojè ou a?
Voye nou nimewo pati konektè ou, desen, spesifikasyon kab ak kondisyon aplikasyon an. Ekip nou an ka sipòte konbinezon konektè koutim ak konfigirasyon asanble kab.
