IX B-Tape nan RJ45 Panel Mount Endistriyèl Ethernet Kab: Karakteristik, Aplikasyon ak Gid Seleksyon
Aprann ki jan yon IX B-Type to RJ45 panèl mòn endistriyèl kab Ethernet konbine 26AWG CAT6A SFTP konstriksyon, doub pwoteksyon, jakèt TPU ak vis-koneksyon RJ45 te monte pou PLCs, robotics, switch endistriyèl ak sistèm automatisation.
PCM-HD-0117 se yon 0.3m IX B-Type pou RJ45 panèl mòn endistriyèl kab Ethernet prezante yon IX40G-B{-10S-CV konektè gason, pwoteje CAT6A RJ45 pò fi, 26AWG vise koòdone rezo SFTP.
Entwodiksyon rapid pwodwi
PCM-HD-0117 konbine yon IX40G-B{-10S-CV B-Type konektè gason ak yon CAT6A RJ45 8P8C koòdone panèl ki pwoteje atravè yon kab SFTP 0.3m 26AWG.
| Longè fil | 300 +15mm |
| Kalib fil | 26AWG |
| Kab Klas | CAT6A |
| Estrikti | 4 pè trese |
| Pwoteksyon | AL/ MYLAR + Fil drenaj + galon |
| Dyamèt Eksteryè | 6.5 + 0.2 mm |
| IX fen | 10-pin B-type konektè gason |
| Pò RJ45 | 8P8C Pwoteje Fi Connector |
| Premye kab P/N | PCM-HD-0117 |
PCM-HD-0117 vs IX pou RJ45 gason kab
| Konparezon | PCM-HD-0117 Panel Mount | IX pou RJ45 gason kab |
|---|---|---|
| Panel Mount | Wi | Non |
| Entegrasyon anvlòp ekipman | Ekselan | Limite |
| Kapasite CAT6A | Wi | Gade pwodwi |
| Mekanik fikse | Vis mòn | Kab Connector |
Ki sa ki se yon IX B-Type RJ45 Panel Mount Ethernet Kab?
Yon kab Ethernet IX B-tip RJ45 se yon ekipay Ethernet pasif gwo-vitès ki itilize pou konekte aparèy endistriyèl ki ekipe ak rezo IX ak ekipman ak koòdone rezo RJ45 estanda.
PCM-HD-0117 ka reprezante kòm:
Endistriyèl kontwolè → IX B-Type → CAT6A SFTP Kab → RJ45 Panel Mount Fi → Ethernet switch / Ekipman rezo
Fonksyon prensipal li se:
Anba site konpatib Pin Mapping, transmèt gwo -vitès diferans siyal Ethemet soti nan fen IX nan fen RJ45.
Ki sa ki IX Endistriyèl?
IX Endistriyèl se yon achitekti konektè endistriyèl kontra enfòmèl ant ki fèt pou gwo -rezo dansite nan ekipman espas-konstrent.
Konsantre konsepsyon li anjeneral gen ladan:
Gwosè kontra enfòmèl ant + Segondè dansite kontak + Koneksyon mekanik an sekirite
Konpare ak koòdone tradisyonèl RJ45, estrikti IX la pi apwopriye pou:
● Ti PLC;
● Endistriyèl contrôleur;
● Endistriyèl switch modil;
● Aparèy enfòmatik entegre;
● Ekipman vizyon machin;
● Sistèm kontwòl robo.
An patikilye, lè PCB ak espas panèl andedan ekipman yo limite, entèfas miniaturize IX ofri avantaj estriktirèl enpòtan.
Defi komen Ethernet endistriyèl
Valè pwodwi debaz
PCM-HD-0117
Avantaj prensipal yo nan PCM-HD-0117 ka rezime kòm:
◆ Kontra enfòmèl ant Endistriyèl Ethernet Entèfas
Konektè IX B-Type kontra enfòmèl ant ekipman endistriyèl ki gen espas-konstrent, pandan y ap panèl RJ45 CAT6A-mont fi a bay koneksyon Ethernet estanda ak enstalasyon chasi an sekirite.
◆ CAT6A Gwo-Vitès Kat-Pè Transmisyon
CAT6A SFTP kab ak 26AWG kat -konstriksyon diferans pè bay yon fondasyon fizik solid pou gwo -vitès Ethernet endistriyèl ak kout-lyen ekipman entèn yo.
◆ Plizyè -Kouch Pwoteksyon & Sekirite Montaj
Foil, fil drenaj, ak pwoteksyon galon ede amelyore pèfòmans EMC, pandan y ap 4#-40 vis aliye nan fen RJ45 a amelyore sekirite panèl ak estabilite koneksyon.
◆ Endistriyèl TPU Kout -Cable Design
Jakèt TPU a konbine fleksibilite ak rezistans abrasion, pandan y ap 0.3 m kout -konsepsyon kab la minimize fil elektrik depase pou koneksyon kontra enfòmèl ant PCB, modil kontwòl, ak panno patiraj.

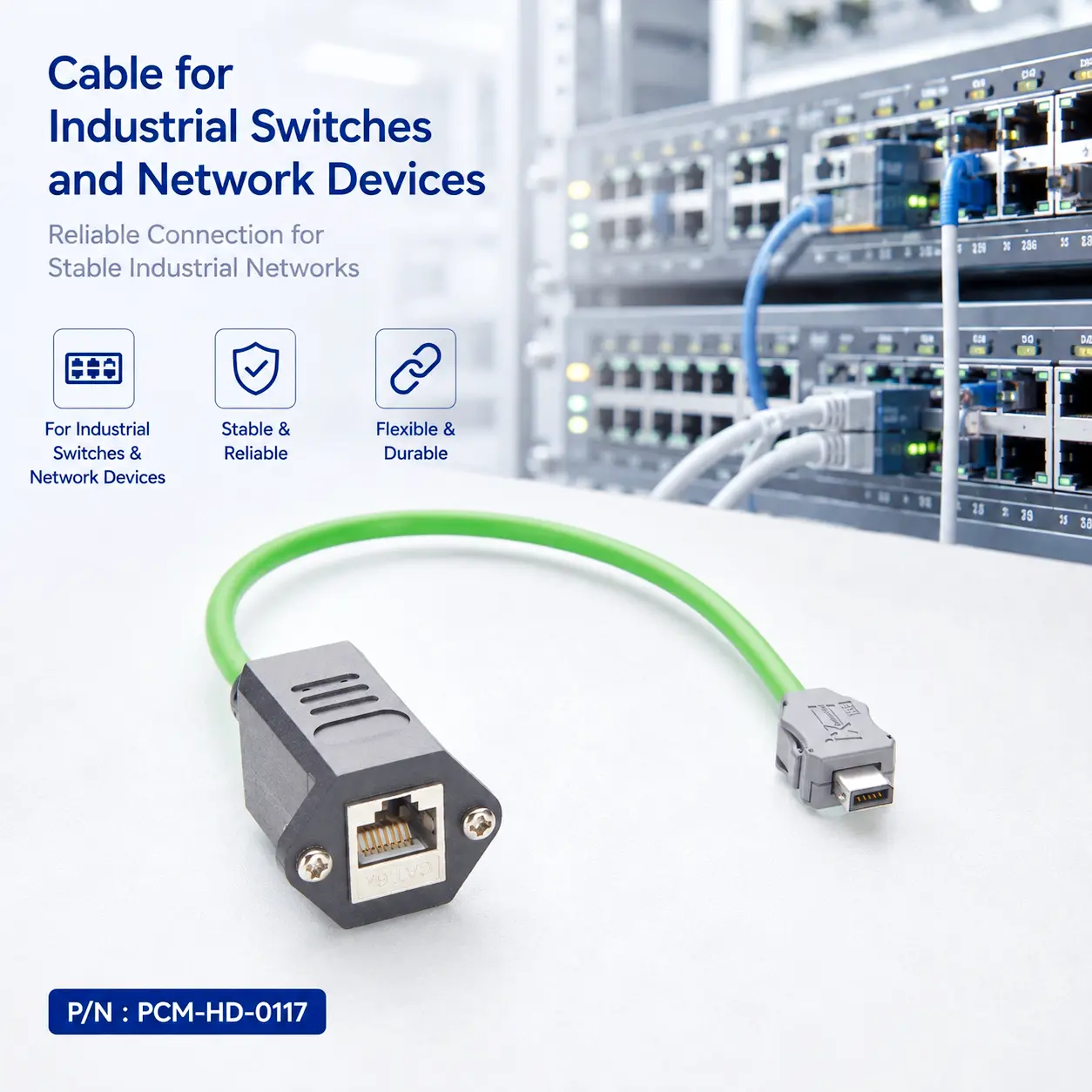

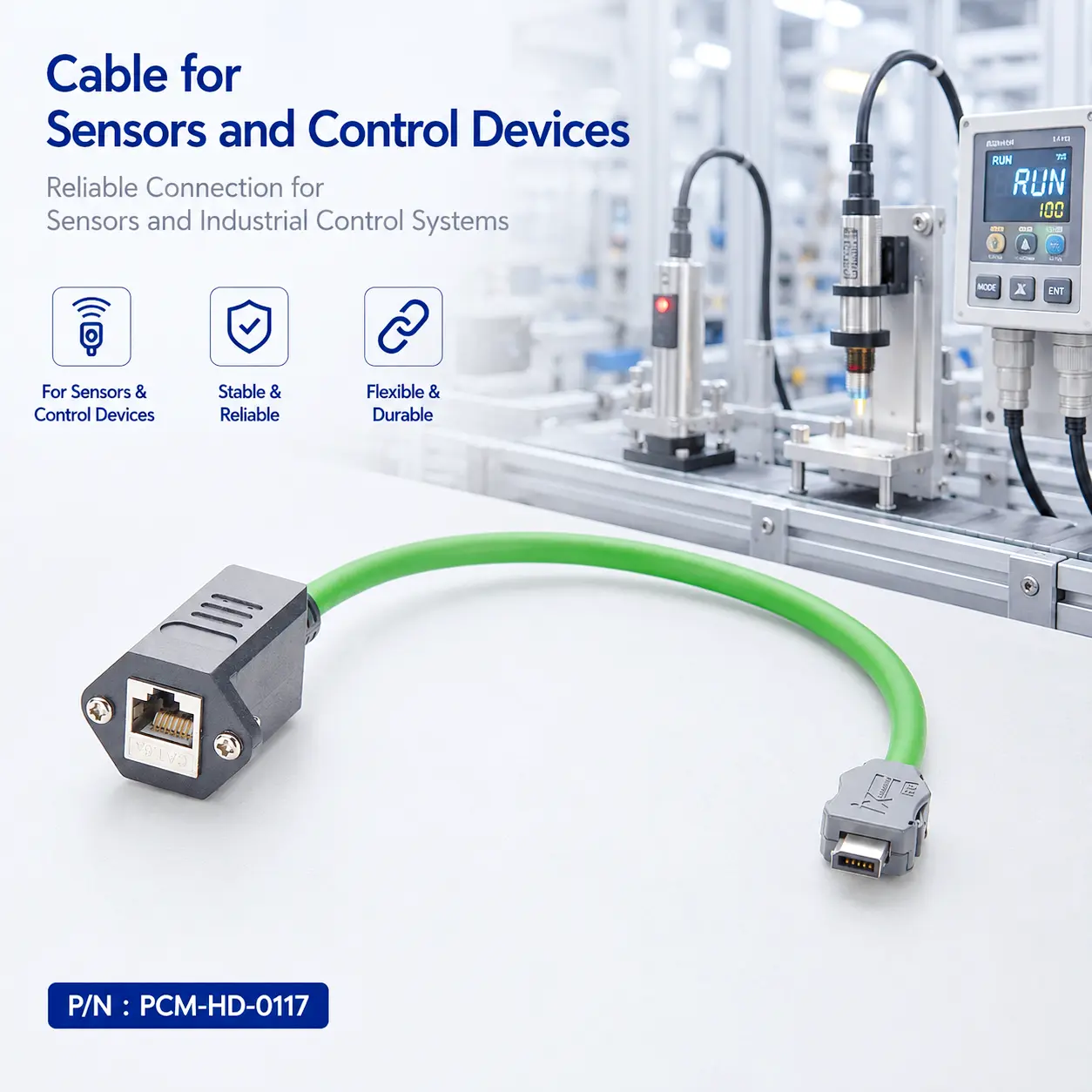

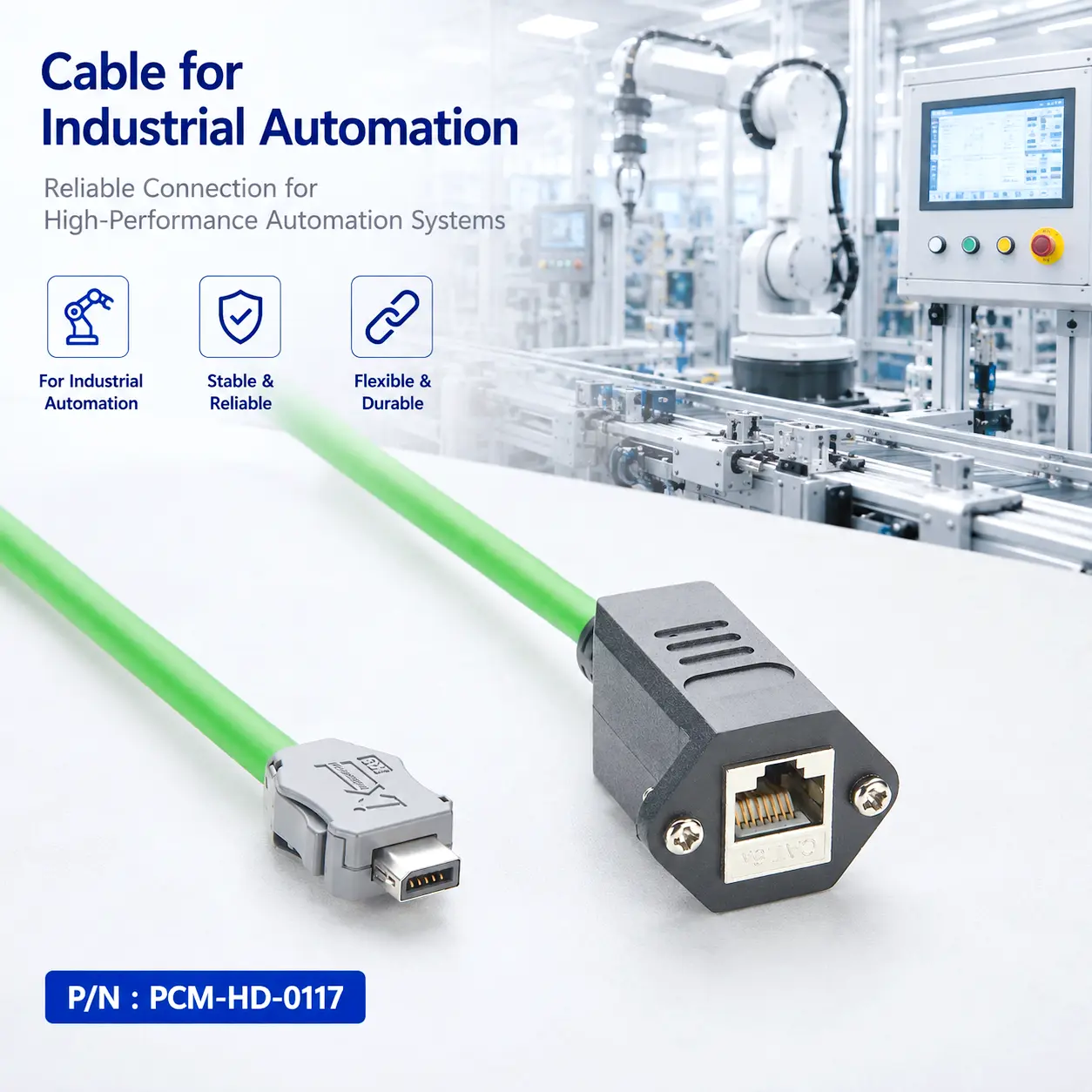

Ekspozisyon pwodwi yo

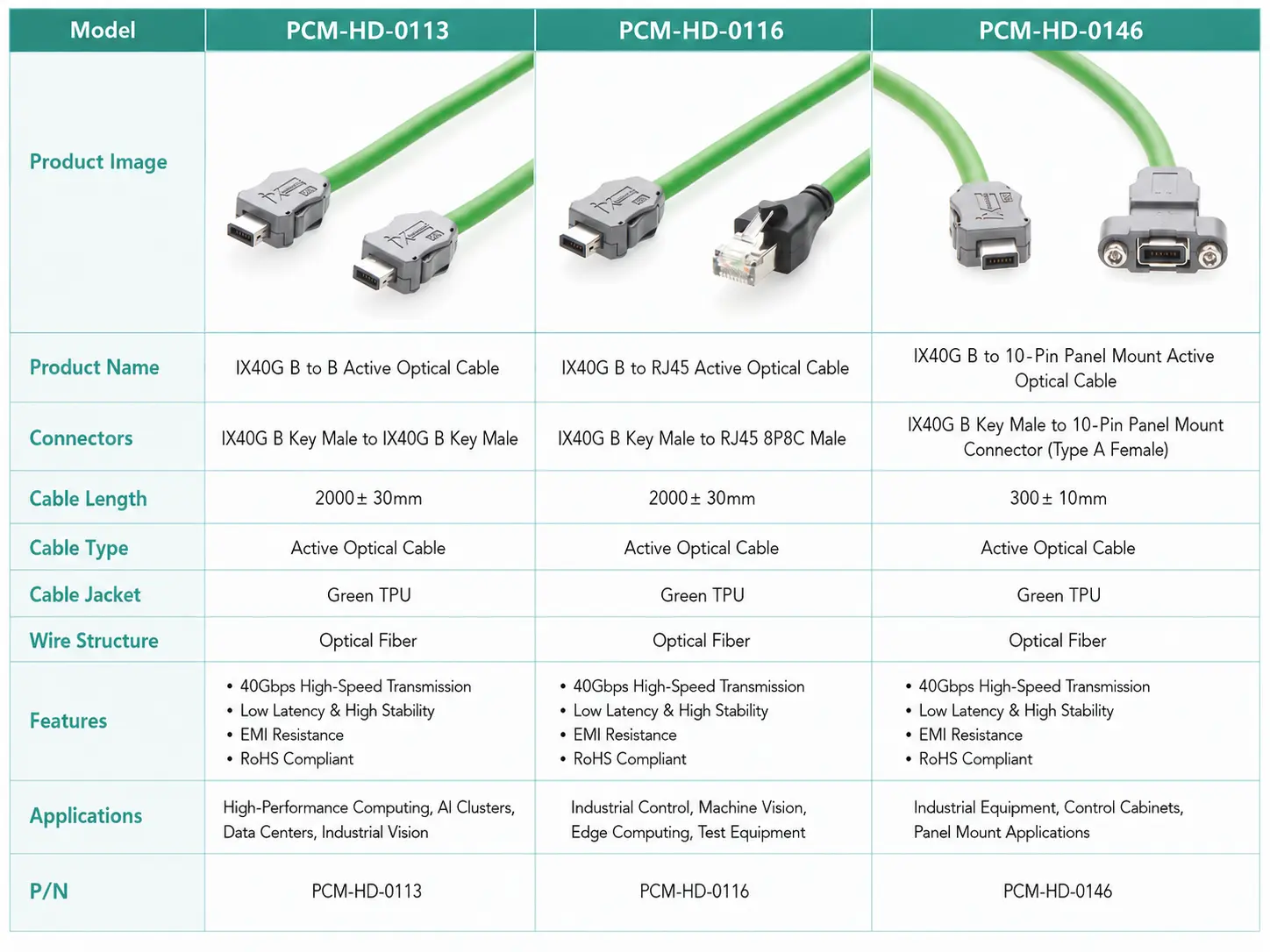

Pwodwi menm jan an
Deklarasyon konpatibilite
Verifikasyon konpatibilite
- PCM-HD-0117 sèvi ak entèfas IX B-Type ak RJ45, men kwayans mekanik pa garanti konpatibilite rezo a. Verifye kalite konektè, sèks, kat pin, pè diferans, vitès Ethernet, PHY, pwoteksyon, baz, ak kondisyon PoE anvan enstalasyon.
Transmisyon pasif & Pèfòmans Link
- PCM-HD-0117 se yon kab Ethernet endistriyèl pasif ki pa gen okenn konvèsyon pwotokòl, routage, chanje, anplifikasyon, oswa ajou vitès. CAT6A SFTP kab pou kont li pa sètifye chanèl konplè a; Pèfòmans 10GbE depann sou revokasyon, kontinwite pwoteksyon, ekipman PHY, ak longè kab.
Ki jan yo chwazi yon panèl IX B-kalite RJ45 pou enstalasyon kab rezo endistriyèl?
Kouman pou mwen verifye konpatibilite Connector?
Verifye egzak modèl IX Connector, kodaj ak sèks, osi byen ke kalite koòdone RJ45 la. Fòm Connector pou kont li pa garanti konpatibilite.
Poukisa yo dwe tcheke kat jeyografi ak pèfòmans 10Gbps?
Kòrèk kat IX-a-pè RJ45 esansyèl. Kontinwite pou kont li pa ka pwouve pèfòmans 10Gbps; chanèl konplè a dwe valide.
Ki jan yo ta dwe verifye pwoteksyon ak montaj panèl?
Verifye chemen pwoteksyon konplè a ak dimansyon panèl mekanik, pozisyon vis ak oryantasyon konektè. Montaj panèl amelyore estabilite men li pa otomatikman bay yon evalyasyon IP.
Kouman pou mwen matche ak kab la ak anviwònman an?
Pou lwil oliv, likid refwadisman, gwo -flex, deyò oswa tanperati-aplikasyon kritik, verifye materyèl aktyèl la kab, konektè ak espesifikasyon asanblaj konplè.
Kapasite Personnalisation
↕ Custom IX Connector
Modèl konektè IX, kodaj, sèks ak estrikti revokasyon yo ka Customized dapre ekipman sib la.
□ Custom RJ45 Panel Interface
Entèfas fi RJ45 yo ka Customized dapre kategori, pwoteksyon, oryantasyon ak konsepsyon panèl-monte.
◉ Custom PIN Kat jeyografik
Personalize IX-a- kat pin RJ45 ak diferans- pè rout ka devlope nan desen kliyan yo.
⚙ Custom CAT6A kab
Kalib kab, dyamèt, pwoteksyon, materyèl jakèt ak koulè ka Customized.
⌘ Longè kab Custom
Longè kab koutim yo ka pwodwi selon layout ekipman entèn yo.
◇ Koutim pwoteksyon
Foil, drenaj-fil, galon ak konektè-revokasyon koki yo ka optimize pou kondisyon EMC.
Konklizyon:
PCM-HD-0117 konbine yon koòdone kontra enfòmèl ant IX B-Type, CAT6A SFTP kablaj ak yon pò fi RJ45 ki kouvri ak vis pou entegrasyon ekipman Ethernet endistriyèl.
Valè prensipal li se bay yon koneksyon pratik ki soti nan yon koòdone rezo endistriyèl entèn konpak ak yon pò estanda eksteryè RJ45 panèl pandan w ap kenbe achitekti fizik ki nesesè pou gwo -vitès Ethernet pwoteje.
FAQ pwodwi
Ki sa ki konfigirasyon RJ45 la?
Bò RJ45 la se yon koòdone fi ki pwoteje CAT6A 8P8C ki fèt pou enstalasyon panèl vis -.
Poukisa itilize panèl aliye pou RJ45?
Panèl aliye amelyore estabilite mekanik epi li bay aksè pratik Ethernet ekstèn.
Èske yo ka chanje pwent -fil ouvè a nan yon lòt konektè?
Wi. Ouvèti a ka fini ak tèminal crimp, yon lòt konektè, fil fèblan oswa lòt solisyon OEM-koneksyon espesifik.
Èske li sipòte 10Gbps?
Li espesifye pou jiska 10Gbps nan yon sistèm Ethernet konpatib CAT6A.
Èske doub pwoteksyon konplètman elimine EMI?
Non. Pwoteksyon diminye entèferans men li pa ka elimine tout pwoblèm EMC.
Èske panèl aliye enpèmeyab?
Non. Montaj panèl bay fiksasyon mekanik men li pa otomatikman etabli yon evalyasyon IP.
