M12 Y-Kode 8-Pin Terminator : Karakteristik, Aplikasyon ak Gid Seleksyon
Aprann kijan PCM-HD{-0156 M12 Y{-Kode 8-pin terminator entegre yon rezistans done 120Ω, chaj pouvwa 1kΩ, sele IP67, po epoksidik ak overmolding TPU pou sistèm done ak pouvwa konpatib endistriyèl.
PCM-HD-0156 se yon aparèy terminasyon gason M12 Y{-Kode 8-pin ki entegre yon rezistans done 120Ω/0.5W atravè Pins 1–2 ak yon chaj 1kΩ/0.5W pouvwa-bò sou Pins 5–6. Li gen pwoteksyon IP67, po epoksidik, kontak lò -plake ak yon overmold TPU nwa 80A pou sistèm done ak pouvwa ibrid endistriyèl konpatib.
Entwodiksyon rapid pwodwi
PCM-HD{-0156 konbine yon M12 Y-Kode 8-konektè gason ak rezo done dedye ak rezo rezistans bò kote pouvwa andedan yon asanble revokasyon sele kontra enfòmèl ant.
| Non pwodwi | M12 Y-Kod Tèminal Rezistans |
| Premye kab P/N | PCM-HD-0156 |
| Konektè | M12 Y-Kode 8Pin Gason |
| Konektè Creole | IEC61076-2-113 |
| Pwoteksyon Rating | IP67 |
| Tanperati Fonksyònman | -40 degre ~+85 degre |
| Sipò pouvwa | Jiska 60V AC/DC, 6A |
| Kategori kab done | Aplikasyon ki gen rapò ak Cat5e- |
| To Done Nominal | Aplikasyon 100 Mbps |
PCM-HD-0156 vs Single 120Ω Terminal Aparèy
| Konparezon | PCM-HD-0117 Panel Mount | IX pou RJ45 gason kab |
|---|---|---|
| Konektè | M12 Y-Kode 8Pin | Gade pwodwi yo |
| Done Rezistans | 120Ω | 120Ω |
| Pouvwa rezistans | 1kΩ | Okenn |
| Apwopriye pou entèfas ibrid | Wi | Limite |
Kisa yon Terminator M12 Y-Kode?
Yon Terminator M12 Y-Kode se aaparèy tèminal/chaj pasif ki entegre rezo rezistans predefini dirèkteman andedan yon konektè kode M12 Y-.
Kontrèman ak yon konektè M12 konvansyonèl oswa yon adaptè dwat-, li pa tou senpleman bay yonpin-a-pin koneksyon. Olye de sa, valè rezistans espesifik yo konekte ant broch deziyen dapre konsepsyon elektrik ki nesesè yo.
PCM-HD-0156 entegre de sikwi rezistans endepandan:
PIN 1 ↔ PIN 2: 120Ω / 0.5W
PIN 5 ↔ PIN 6: 1kΩ / 0.5W
Sikwi 120Ω la ka bay revokasyon kote sistèm kominikasyon diferans ki espesifye a mande pou rezistans sa a, pandan y ap sikwi 1kΩ bay yon fonksyon chaj rezistan separe. Avèk rezo rezistans entegre sa yo, PCM-HD-0156 dekri pi byen tankou yon:
Done ibrid + Terminasyon pouvwa / Aparèy chajolye ke yon estanda M12 pass-atravè konektè.
PCM-HD-0156 →Ki sa ki se yon M12 Y-konektè kode?
M12 Y-Kode se yonibrid sikilè konektè koòdonefèt pou automatisation endistriyèl, lè l sèvi avèk kleing mekanik espesifik yo anpeche misating pandan y ap entegredone ak koneksyon pouvwanan yon sèl koòdone.
PCM-HD-0156 itilize yonM12 Y-Kode 8Pin Gasonkonektè, kidonk gwosè M12, Y-kodaj, konfigirasyon 8-pin, ak sèks gason yo dwe tout verifye pou asire konpatibilite kòrèk.
Defi Endistriyèl komen yo
Entegre rezistans yo nan konektè a diminye fil elektrik jaden ak erè enstalasyon rezistans.
Konesans teknik
Poukisa konbine done ak pouvwa?
Ekipman tradisyonèl endistriyèl souvan mande pou separedone ak kab pouvwa, ogmante kantite konektè, câbles, ak ouvèti patiraj pandan y ap konsome plis espas enstalasyon epi ajoute konpleksite nan asanble, fil elektrik, ak antretyen.
Yon done ibrid + koòdone pouvwa entegrekominikasyon ak pouvwanan yon sèl konektè, diminye entèfas separe ak asanble kab pandan y ap pèmèt yon achitekti sistèm ki pi kontra enfòmèl ant ak òganize. Apwòch sa a se patikilyèman apwopriye pou espas-modil I/O ki limite, detèktè endistriyèl, modil robotik, inite kondwi, ak ekipman automatisation kontra enfòmèl ant.
Poukisa 120Ω pa yon revokasyon Ethernet inivèsèl?
Yon rezistans 120Ω yo souvan itilize pou fen otobis fizik -terminasyon nan rezo diferansye tankou CAN ak RS-485, ki ka mennen nan sipozisyon ke li se yon terminateur rezo inivèsèl. Ethernet itilize yon achitekti diferan kouch fizik, kote matche siyal anjeneral enplike nanPHY, mayetik, liy transmisyon diferans, ak rezo terminasyon entèn yo.
Se poutèt sa, rezistans 120Ω nan PCM -HD-0156 ta dwe itilize sèlman dapre ekipman sib la.plasman PIN, konsepsyon sikwi, ak kondisyon revokasyon espesifye, olye ke yo dekri kòm yon terminateur Ethernet 100Mbps inivèsèl.

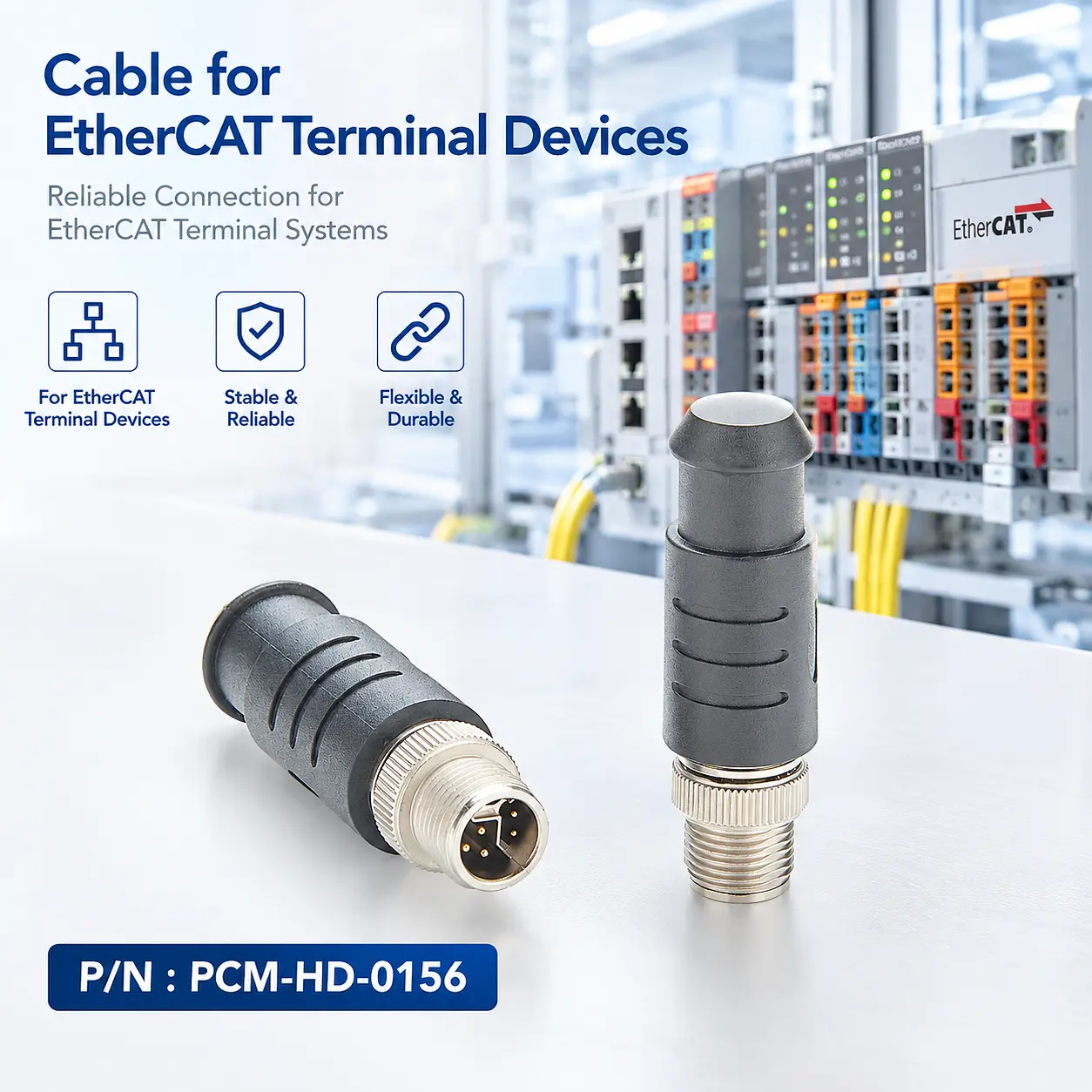

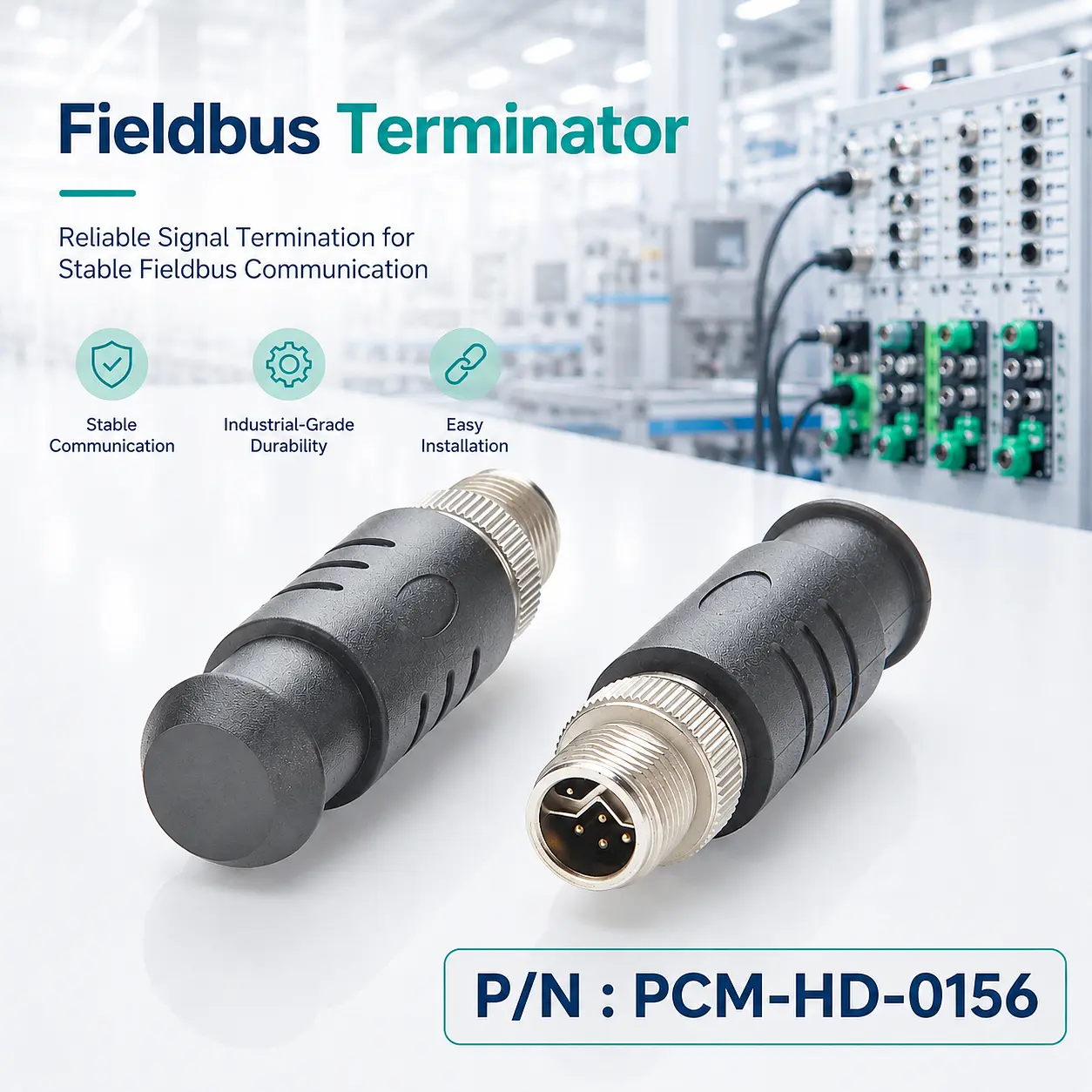

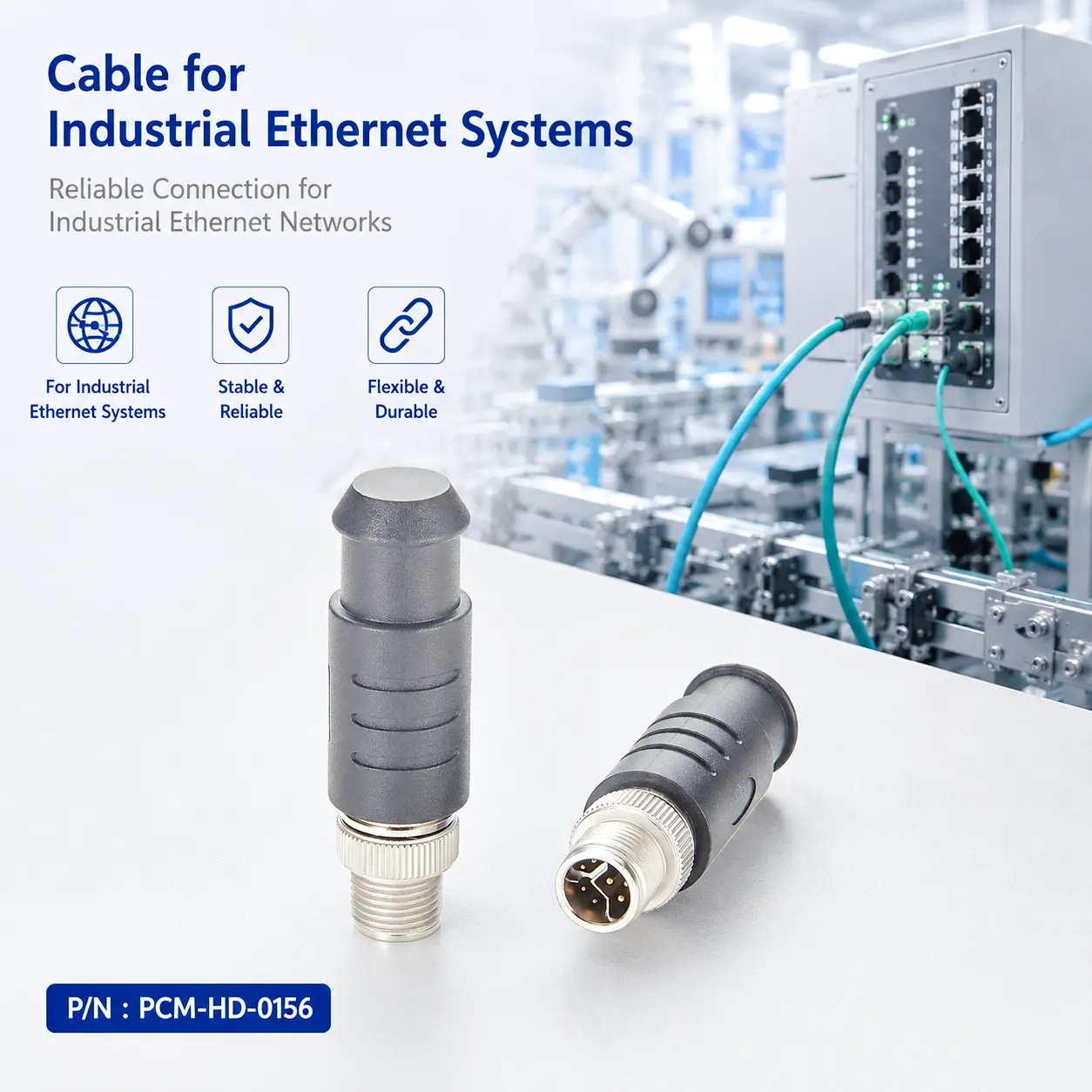

Ekspozisyon pwodwi yo

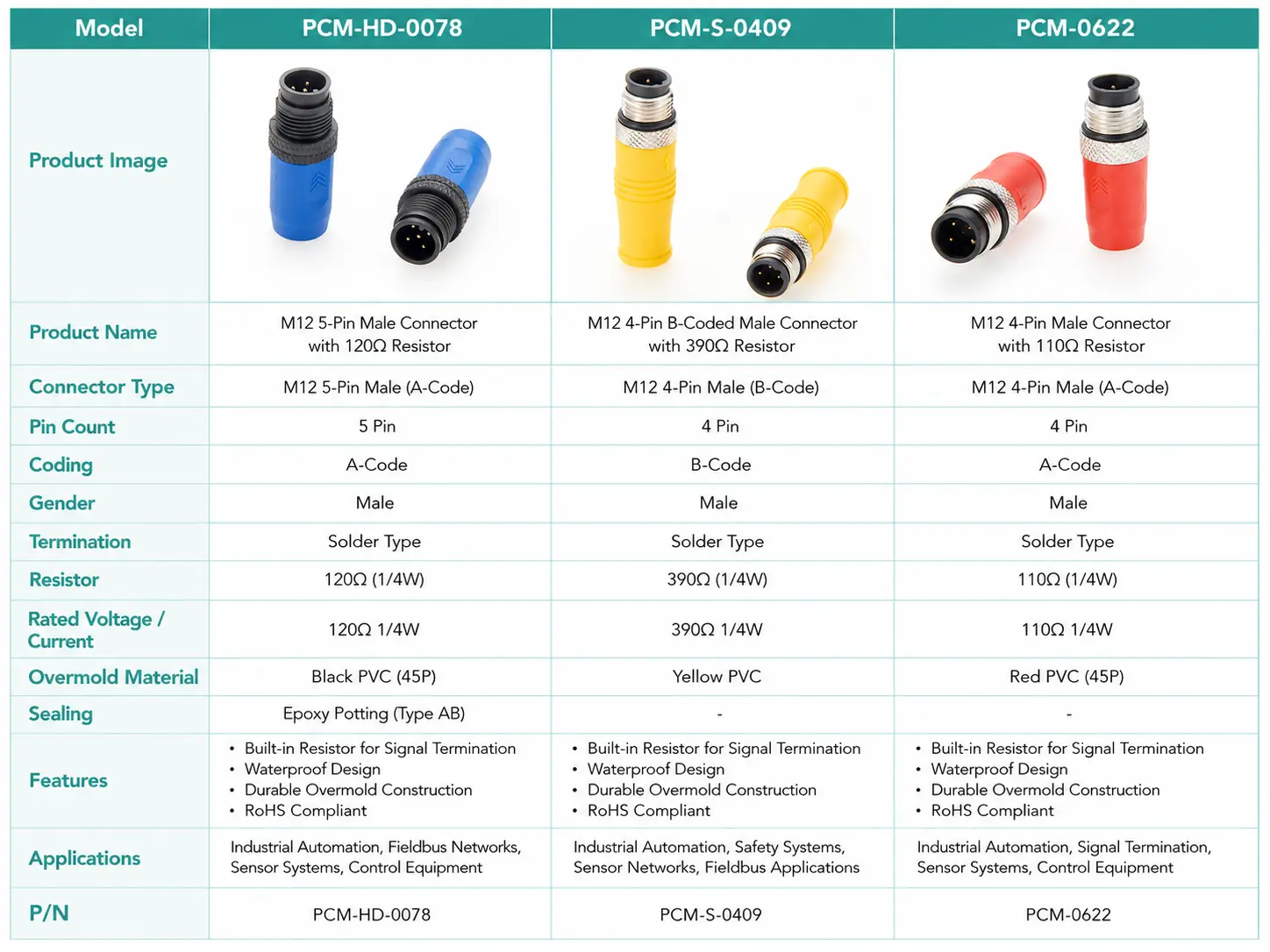

Pwodwi menm jan an
Deklarasyon konpatibilite
Verifikasyon konpatibilite
Mekanik kwazman nanM12 Y-Kode 8Pinkonektè pa garanti konpatibilite elektrik ak PCM-HD-0156. Anvan seleksyon an, verifye kodaj konektè, sèks, plasman zepeng, pozisyon rezistans 120Ω ak 1kΩ, vòltaj fonksyònman, Rating pouvwa rezistans, chaj admisib, topoloji sistèm, ak metòd revokasyon an espesifye pa manifakti ekipman an.
Konektè konpatibilite ≠ Konpatibilite revokasyon elektrik.Operasyon kòrèk mande pou aparèy sib la sèvi ak menm definisyon pin, konfigirasyon rezistans, ak achitekti revokasyon ak PCM-HD-0156.
Avi Konpatibilite Teknik
-
PCM-HD-0156 se yonaparèy revokasyon pasif rezistanski bay revokasyon deziyen oswa fonksyon chaj atravè rezo rezistans entèn li predefini. Li pa fè okenn konvèsyon pwotokòl, anplifikasyon siyal, chanje, routage, konvèsyon vòltaj, oswa règleman aktyèl la.
Sa ki enpòtan,120Ω Done Rezistans ≠ Inivèsèl Ethernet Terminator. Ethernet sèvi ak pwòp PHY, mayetik, ak achitekti revokasyon li yo, kidonk PCM-HD-0156 ta dwe itilize sèlman lè manifakti ekipman an presize klèman menm bagay la.plasman PIN ak konfigirasyon revokasyon 120Ω.
Ki jan yo chwazi M12 Y-rezistans tèminal kode?
Kouman pou mwen verifye konpatibilite Connector ak PIN?
Verifye M12 Y-Kode kode 8-pin koòdone gason an epi konfime ke Pins 1–2 ak Pins 5–6 koresponn ak done yo ak fonksyon pouvwa yo.
Kouman pou mwen verifye valè rezistans yo?
Valè rezistans yo dwe konfime nan schematic ekipman an oswa spesifikasyon revokasyon manifakti a olye ke yo dedwi nan non rezo a.
Ki jan yo ta dwe tcheke vòltaj, aktyèl ak pouvwa rezistans?
Evalyasyon Connector ak dissipation pouvwa rezistans yo dwe evalye separeman. Kalkile pouvwa rezistans nan vòltaj aktyèl la atravè chak branch rezistans.
Kijan pou mwen verifye si kondisyon anviwònman an?
Tcheke evalyasyon IP67, tanperati opere, konstriksyon po ak kondisyon kwazman kont anviwònman enstalasyon aktyèl la.
Kapasite Personnalisation
↕ Custom M12 Entèfas
Diferan kodaj M12, sèks, konte PIN ak konfigirasyon mekanik yo ka devlope.
□ Rezistans revokasyon done Custom
Done -valè rezistans bò ak evalyasyon pouvwa yo ka Customized dapre kouch fizik sib la.
◉ Pouvwa Custom -Rezistans Side
Yo ka pèsonalize valè rezistans-bò yo pou chaj ekipman, deteksyon oswa kondisyon -definisyon eta.
⚙ Plasman PIN Custom
Rezistans-pou-pin devwa yo ka Customized dapre chema kliyan yo.
⌘ Branding ak etikèt
OEM logo, etikèt, nimewo pati ak anbalaj ka Customized.
◇ OEM/ODM Terminator Devlopman
Terminatè koutim yo ka devlope soti nan desen konektè, kat pin, valè rezistans, evalyasyon pouvwa ak kondisyon anviwònman an.
Konklizyon:
PCM-HD-0156 entegre yon koòdone M12 Y-Kode 8-pin, yon rezistans 120Ω done-bò, yon rezistans 1kΩ pouvwa-bò ak pwoteksyon anviwònman endistriyèl nan yon sèl aparèy revokasyon kontra enfòmèl ant.
Itilizasyon li yo dwe baze sou chema ekipman aktyèl la, plasman pin ak kondisyon revokasyon. Yon rezistans 120Ω pa ta dwe janm sipoze inivèsèl konpatib ak Ethernet, PROFINET, EtherCAT oswa lòt rezo endistriyèl.
FAQ pwodwi
Èske se yon Terminator CAN?
Pa nesesèman. Yon rezistans 120Ω pou kont li pa pwouve CAN konpatibilite; Pinout konektè ak kondisyon sistèm yo dwe matche.
Èske Cat5e vle di yon Terminator 120Ω obligatwa?
No Cat5e kab klasifikasyon pa etabli yon inivèsèl 120Ω egzijans revokasyon ekstèn.
Ki avantaj ki genyen nan kontak lò-plake?
Plaquage lò amelyore -estabilite kontak alontèm ak rezistans korozyon.
Èske yo ka pwodwi lòt kodaj M12?
Wi. Lòt konfigirasyon kodaj M12 ka devlope ak redesign elektrik apwopriye.
Kouman pou mwen konfime konpatibilite?
Bay modèl ekipman, nimewo konektè, plasman pin, chema, valè rezistans, vòltaj, aktyèl ak kondisyon revokasyon anvan seleksyon an.
Poukisa entegre rezistans yo andedan Connector a?
Rezistans entegre diminye fil elektrik, konpozan separe ak koneksyon ekspoze pandan y ap senplifye enstalasyon.
