Kisa atik sa a kouvri?
Nan enprimant 3D, robo, tribin AGV/AMR, sistèm automatisation ak ekipman batri entelijan, yon modil souvan mande tou de pouvwa elektrik ak kominikasyon CAN Bus.
Desen tradisyonèl yo ka itilize konektè pouvwa ak kominikasyon separe, ogmante ouvèti panèl, konte kab, konpleksite BOM ak espas fil elektrik entèn yo.
Sèvi ak Premier CablePCM-0929 XT30 2+2 Pouvwa + CAN Panel Mount Extension Cablekòm yon egzanp, gid sa a eksplike XT30 2+2 achitekti, pouvwa konbine ak fil elektrik CAN, kondiktè pouvwa 18AWG, 24AWG 120Ω CAN Otobis trese pè, aliye panèl, entegrite siyal, konpatibilite, seleksyon ak OEM / ODM personnalisation.
Entwodiksyon rapid pwodwi
PCM-0929 itilize achitekti sa a:
XT30 2+2 Gason Panel Mount → 300±15 mm entegre kab → XT30 2+2 Fi
Konsepsyon "2+2" a konbine:
2 pi gwo kontak pouvwa + 2 kontak kominikasyon/siyal
Kab la enkòpore:
18AWG × 2C pou pouvwa
24AWG × 1P pou kominikasyon CANH / CANL
Pè CAN la fèt alantou yon120Ω enpedans karakteristikepi sèvi ak konstriksyon-pè trese.
Konektè panèl la sekirize pa vis M3 ak yon distans sant twou -aliye 25 mm epi li espesifye pou yon panèl apeprè 1.0 mm.
| Non pwodwi | XT30 2+2 Power + CAN Kominikasyon Integrated Panel Mount Extension Cable |
| Premye kab P/N | PCM-0929 |
| Konektè A | XT30 2+2 Male Panel Mount |
| Konektè B | XT30 2+2 Fi |
| Longè kab | 300+15mm |
| Metòd aliye | Vis-Kloke Panel Mount |
| Fastener | M3 |
| Twou vis | Apeprè . 3.5 mm |
| Kab Dyamèt Eksteryè | 6.3 mm |
Deklarasyon konpatibilite
PCM-0929 itilize yon fòma konektè XT30 2+2, menmenm jeyometri fizik XT30 2+2 la pa garanti asiyasyon pin idantik, polarite pouvwa oswa definisyon siyal CAN nan tout ekipman yo.
Anvan w itilize, verifye:
● polarite pouvwa;
● pozisyon CANH ak CANL;
● sèks konektè;
● vòltaj opere;
● aktyèl aktyèl;
● CAN otobis pousantaj done;
● rezistans revokasyon;
● ekipman PIN plasman.
Sa enpòtan sitou pou Bambu Lab, Voron, robo koutim, kontwolè AGV ak sistèm batri twazyèm pati yo.
PCM-0929 se yonpouvwa pasif ak ekipay ekstansyon kominikasyon.
Li pa fè sa:
● chanje vòltaj opinyon;
● ogmante pouvwa ki disponib;
● konvèti UART pou CAN;
● konvèti RS-485 an CAN;
● bay CAN fonksyonalite transceiver;
● otomatikman bay revokasyon otobis 120Ω.
"120Ω CAN Otobis kab" spesifikasyon refere a konsepsyon enpedans karakteristik nan pè a trese CAN.Li pa vle di ke yon rezistans 120Ω se otomatikman entegre nan ekipay la.
Yo dwe detèmine revokasyon CAN dapre topoloji rezo konplè a.
Konesans debaz sou pwodwi
Kisa yon kab ekstansyon XT30 2+2 Power + CAN Panel Mount?
Yon kab ekstansyon XT30 2+2 pouvwa ak CAN se yon asanblaj kab ibrid ki konbine asikwi pouvwa ak yon sikwi kominikasyon de-filnan yon sèl sistèm konektè.
PCM-0929 ka wè kòm de sikui fonksyonèl:
Sikwi pouvwa: 18AWG × 2C
CAN Kominikasyon Awondisman: 24AWG × 1P
Tou de sikui yo pataje menm XT30 2+2 koòdone mekanik pandan y ap rete endepandan elektrik.
Sa a se patikilyèman itil pou tèt enprime modilè, aktè robotik, platfòm mobil, modil batri ak inite kontwòl mouvman.
Poukisa pouvwa ak kominikasyon ka pataje yon sèl Connector?
Pataje yon sèl konektè pa vle di pataje menm kondiktè yo.
PCM-0929 itilize estrikti kondiktè separe:
● 18AWG kondiktè pou pouvwa;
● yon pè trese 24AWG pou CANH/CANL.
Konektè a bay kontak separe nan fonksyon sa yo, sa ki pèmèt pouvwa ak kominikasyon ansanm nan yon sèl koòdone mekanik.
Apwopriye zepeng, gwosè kondiktè, konstriksyon -pè trese, baz ak konsepsyon PCB rete esansyèl.
Pwen Doulè ak Valè Pwodwi
Defi 1:
Twòp Entèfas
Sèvi ak yon sèl konektè pou pouvwa ak yon lòt pou CAN mande pou omwen de interfaces pou chak modil.
Sa a ogmante espas panèl ak konpleksite mekanik nan robo kontra enfòmèl ant oswa enprimant 3D.
XT30 2+2 konbine tou de fonksyon yo nan yon sèl koòdone.
Defi 2:
Plis ekipay entèn
Achitekti separe mande pou konektè adisyonèl, asanble kab ak konpozan retansyon.
Sa ogmante kantite BOM, operasyon asanble ak konpleksite sèvis.
Yon ekipay entegre senplifye modil-a-modil entèkoneksyon.
Defi 3:
Konektè ki pa sipòte ka estrès fil elektrik
Avèk konektè ki pandye gratis-, fòs ekstèn kab yo ka transfere nan fil elektrik entèn oswa revokasyon PCB.
Konektè panèl M3-sekirite a kreye yon pwen aliye mekanik ki pi defini.
Valè pwodwi
Valè debaz PCM-0929 se pa tou senpleman yon "XT30 ekstansyon".
Li rezoud pwoblèm nan nan ekipman modilè ranpli pouvwa ak CAN koneksyon kominikasyon an menm tan atravè yon sèl pò koòdone.
Valè prensipal li gen ladan:
● Diminye kantite pouvwa endepandan ak koòdone CAN;
● Diminye kantite fil elektrik entèn yo;
● Senplifye etap modil asanble ak antretyen;
● Amelyore fikse koòdone atravè bloke panèl;
● Sèvi ak 18AWG ak 1200 CAN trese pè câbles pou diferan kondisyon elektrik;
● Plis apwopriye pou ekipman kontra enfòmèl ant, modilè, ak byen vit antretyen.

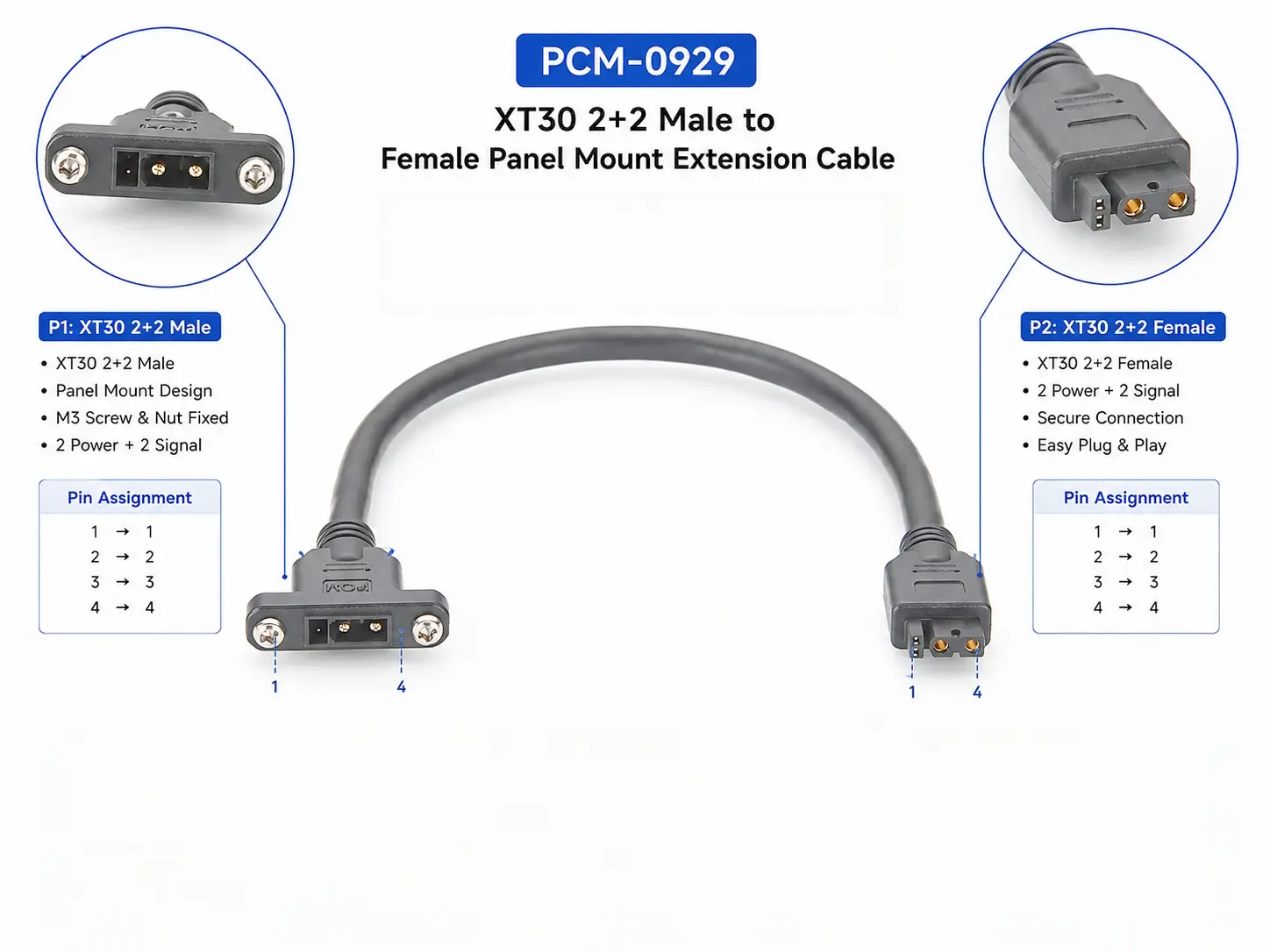

PCM-0929 XT30 2+2 Panel Mount Extension Cable
PCM-0929 itilize yon konektè panèl gason XT30 2+2 pou konfigirasyon fi XT30 2+2.
300±15 mm nwa UL2725 kab la gen yon OD apeprè 6.3 mm epi li entegre:
18AWG × 2C pouvwa
24AWG × 1P 120Ω CAN Otobis
Fen panèl la sèvi ak pyès ki nan konpitè aliye M3 ak yon twou -distans sant 25 mm epi li fèt alantou yon panèl apeprè 1.0 mm.
Aplikasyon:

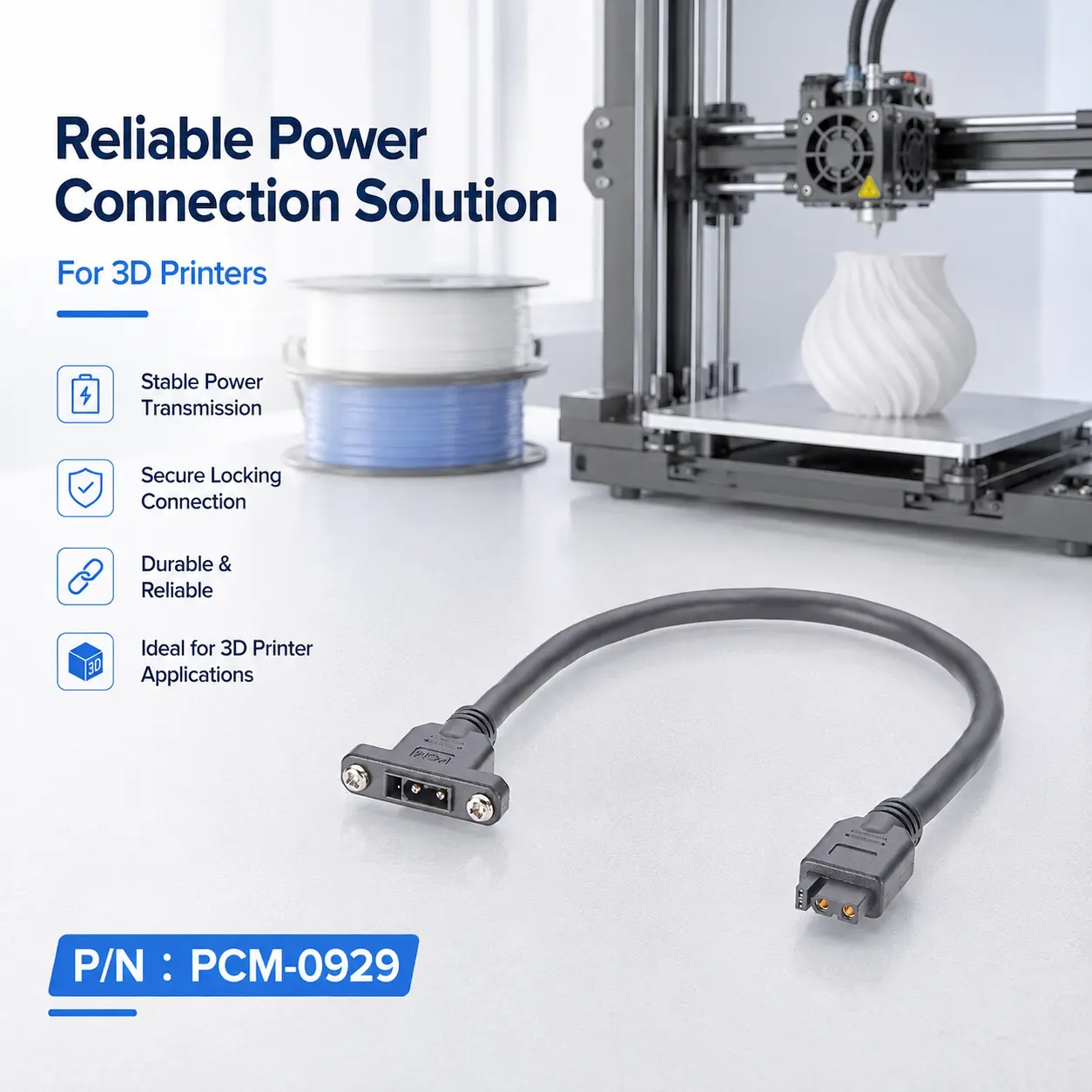

Aplikasyon tipik yo enkli enprimant 3D, robotics, AGV / AMR, pil entelijan, automatisation endistriyèl ak ekipman elektwomekanik modilè.
Ekspozisyon pwodwi yo
XLR Vis Tèminal Adaptè vs Soude-Tapte XLR Connector
| Atik | XT30 2+2 Solisyon entegre | Separe pouvwa + PEUT solisyon | |
| Kantite entèfas | 1 gwoup | Anjeneral 2 gwoup | |
| Pwovizyon pou pouvwa + Kominikasyon | Se koòdone nan menm ranpli | Konplete Separeman | |
| PanelOpening | Mwens | Plis | |
| Kantite ekipay | Mwens | Plis | |
| Modil Ranplasman | Pi senp | Chak bezwen yo dwe mete. | |
| Espas mekanik | Plis kontra enfòmèl ant | Plis Okipe | |
| Endepandans sikwi | Menm koòdone, diferan PIN | Yon koòdone otonòm | |
| Konsepsyon anti-mal ensèsyon | Depann sou Connector ak Pinout | Ka defini separeman | |
| Senaryo aplikab yo | Aparèy modil kontra enfòmèl ant | Jeneral Endistriyèl Achitekti |
Pwodwi menm jan an

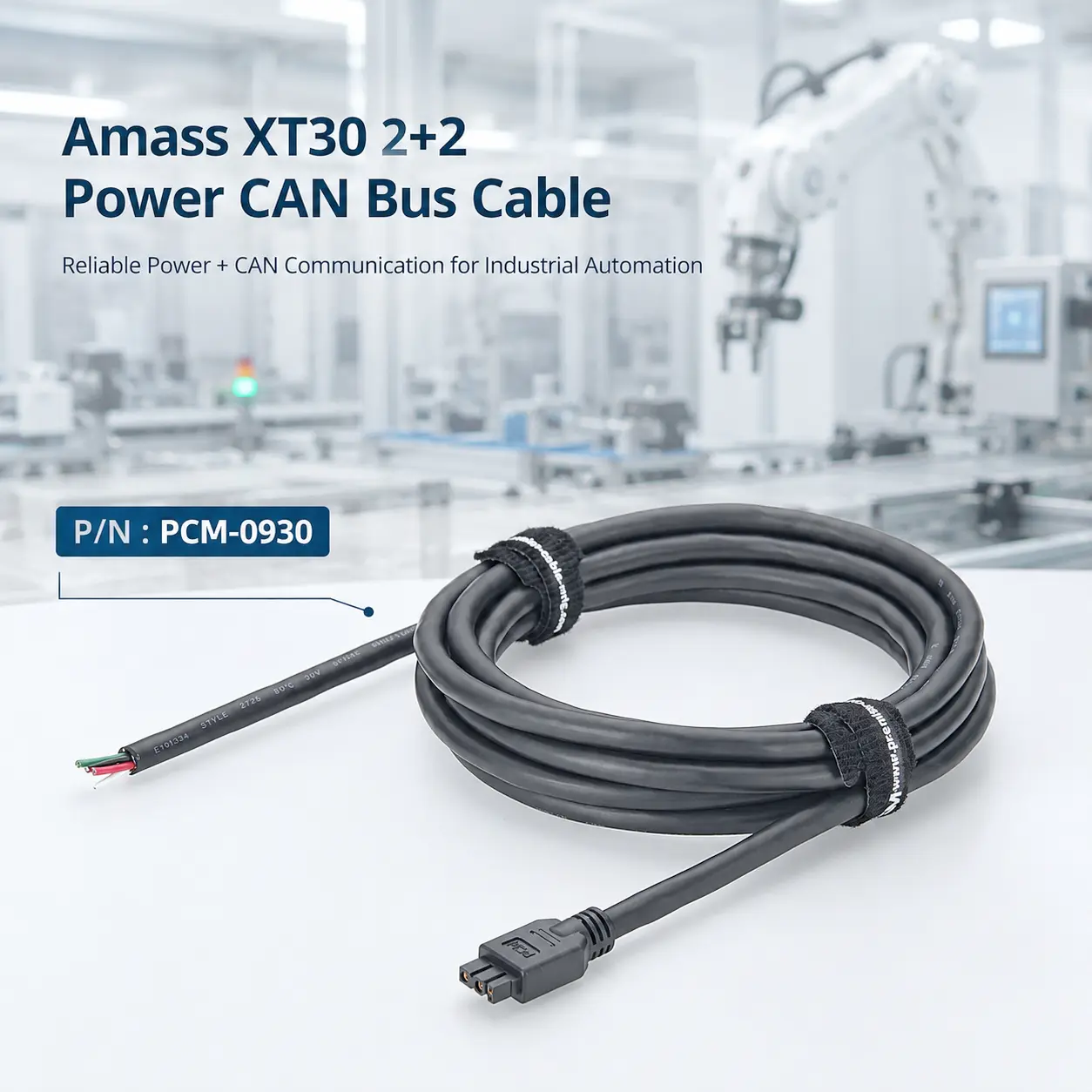

Amass XT30 2+2 Power CAN Bus Cable
P/N: PCM-0930

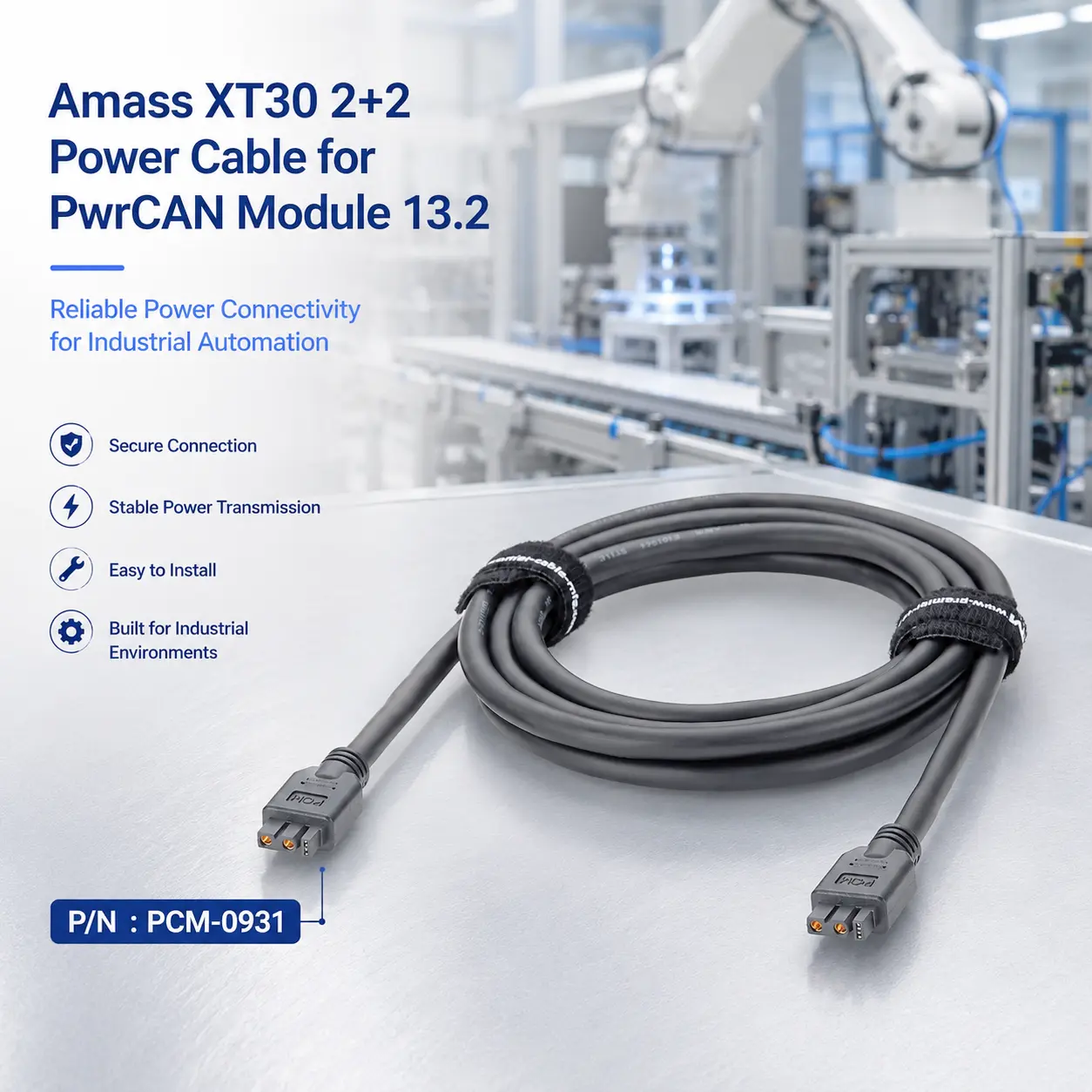

Amass XT30 2+2 Kab pouvwa pou PwrCAN Modil 13.2
P/N: PCM-0931

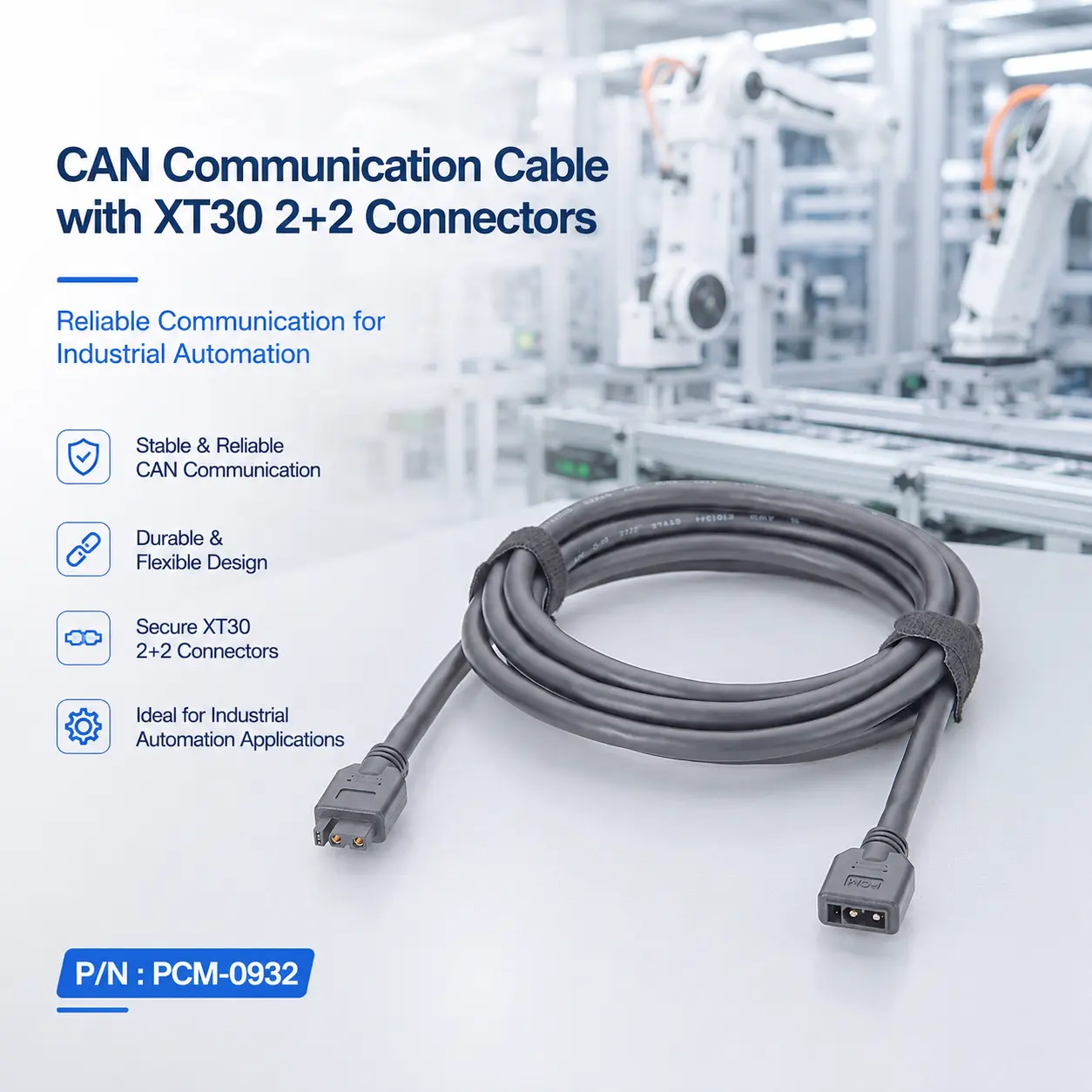

CAN Kominikasyon Kab ak Konektè XT30 2+2
P/N: PCM-0932
Ki jan yo chwazi yon adaptè XLR nan vis tèminal?
Premyèman, verifye Plasman Pin an
Sa a se etap seleksyon ki pi enpòtan an.
Konfime ki kontak ki koresponn ak:
● Pouvwa +;
● Pouvwa -;
● CANH;
● CANL.
Pa sipoze konpatibilite kwa-mak ki baze sèlman sou aparans konektè.
Verifye Voltage Fonksyònman
PCM-0929 ka itilize nan achitekti ekipman komen 12V/24V, men evalyasyon vòltaj final la dwe konfime kont konektè, kab ak espesifikasyon ekipman sib yo.
Verifye aktyèl aktyèl la
18AWG sipòte livrezon pouvwa, men kapasite aktyèl ekipay konplè limite pa eleman ki pi fèb la.
Evalyasyon Connector, rezistans kontak, longè kab, tanperati anbyen, ogmantasyon tanperati ak chaj kontinyèl yo ta dwe konsidere.
Verifye vitès otobis CAN ak longè rezo a
Estabilite CAN depann sou to done, longè total otobis, longè souch, topoloji ak revokasyon.
PCM-0929 bay yon pè trese 120Ω, men ekipay la pou kont li pa detèmine distans maksimòm CAN oswa to done.
Kapasite Personnalisation
Custom PIN Kat jeyografik
Pouvwa +, pouvwa -, CANH ak CANL pozisyon yo ka Customized selon ekipman -devwa PIN espesifik.
Longè kab Custom
Longè kab estanda a se 300±15 mm epi yo ka ajiste pou boîtier enprimant, jwenti robotik, kabinèt kontwòl ak modil batri.
Pouvwa fil kalib pèsonalizasyon
Konfigirasyon estanda a sèvi ak 18AWG × 2C, pandan y ap ka evalye lòt mezi fil selon aktyèl, gout vòltaj, longè ak tanperati -ogmante kondisyon.
Pèsonalizasyon kab kab
Diferan kalib kondiktè, desen tòde, estrikti pwoteksyon ak 120Ω CAN konstriksyon kab ka evalye.
Panel Mount personnalisation
Montaj -zeyometri twou, gwosè vis, epesè panèl, oryantasyon konektè ak panèl-bò konstriksyon ka Customized selon kondisyon patiraj.
Konektè Sèks ak Oryantasyon
Konbinezon XT30 2+2 gason/fi ak oryantasyon sòti kab ka ajiste pou adapte ak aranjman ekipman yo.
Kesyon yo poze souvan
01.Kisa "2+2" vle di?
Li refere a de kontak prensipal pouvwa plis de kontak siyal oksilyè.
Nan PCM-0929, kontak sa yo itilize pou pouvwa pozitif/negatif ak CANH/CANL.
02. Èske li ka pote pouvwa ak ka an menm tan an?
Wi. Sa a se fonksyon konsepsyon debaz PCM-0929.
Pouvwa ak ka itilize kondiktè separe ak kontak konektè olye ke pataje menm fil la.
03.Poukisa Èske KAPAB Itilize Twisted-Pair Cable?
CANH ak CANL sèvi ak siyal diferans.
Tòde kondiktè yo ede entèferans ekstèn kouple menm jan an nan tou de fil yo, amelyore rejè komen -bri nan reseptè a.
04. Èske yo ka ajoute pwoteksyon nan pè CAN?
Pwoteje kab CAN oswa pwoteksyon an jeneral ka evalye pou anviwònman EMI ki mande.
Bezwen pou pwoteje yo ta dwe detèmine ansanm ak tè, revokasyon plak pwotèj, longè otobis la ak anviwònman elektwomayetik la.
